ГОСТ 15524-70 ГАЙКИ ШЕСТИГРАННЫЕ ВЫСОКИЕ КЛАССА ТОЧНОСТИ А
|
ГАЙКИ ШЕСТИГРАННЫЕ ВЫСОКИЕ КЛАССА ТОЧНОСТИ А Конструкция и размеры Hexagon thick nuts product grade A. Construction and dimensions |
ГОСТ 15524-70(СТ СЭВ 5636-86) |
Дата введения 01.01.72
в части размера «под ключ» S =13 мм01.01.73
1. Настоящий стандарт распространяется на шестигранные высокие гайки класса точности А с диаметром резьбы от 3 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 5636-86.
(Измененная редакция, Изм. № 4, 6).

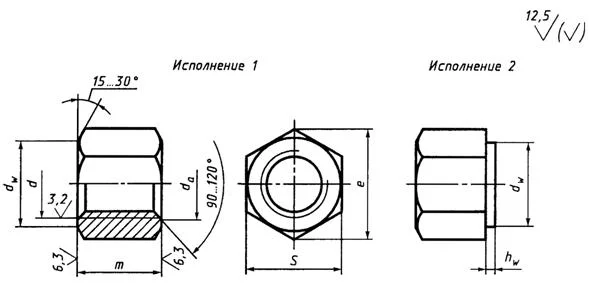

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2-8).
мм
| Номинальный диаметр резьбы d | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы | крупный | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |||||
| мелкий | - | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||||||
| Размер «под ключ»S | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | ||
| Диаметр описанной окружности е, не менее | 6 | 7,7 | 8,8 | 11,1 | 14,4 | 17,8 | 20,0 | 23,9 | 26,8 | 30,1 | 33,5 | 37,7 | 40,0 | 45,6 | 51,3 | 61,3 | 72,6 | 83,9 | ||
| dа | не менее | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | |
| не более | 3,45 | 4,60 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | ||
| dw, не менее | 5,00 | 6,30 | 7,20 | 9,00 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 28,2 | 31,7 | 33,6 | 38,4 | 43,1 | 51,5 | 61,0 | 70,5 | ||
| hw | не более | 0,4 | 0,5 | 0,6 | 0,8 | |||||||||||||||
| не менее | 0,15 | 0,20 | 0,25 | |||||||||||||||||
| Высота т | 3,6 | 4,8 | 6,0 | 7,2 | 9,6 | 12 | 14 | 17 | 19 | 22 | 24 | 26 | 29 | 32 | 36 | 43 | 50 | 58 | ||
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в приложении 2.
Пример условного обозначениягайки исполнения 1 с диаметром резьбыd= 12 мм, с размером «под ключ»S= 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 (S18) ГОСТ 15524-70
То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:
Гайка М12-6Н.6.А (S18) ГОСТ 15524-70
То же, исполнения 2, с размером «под ключ»S= 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12 × 1,25-6Н.12.40Х.016 ГОСТ 15524-70
3. Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б.(Введены дополнительно, Изм. № 5).
4. Допускается по соглашению между изготовителем и потребителем изготавливать гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.
(Измененная редакция, Изм. № 2, 5).
5. Технические требования - по ГОСТ 1759.0.
6.(Исключен, Изм. № 2).
7. Масса гаек указана в приложении 1.
8.(Исключен, Изм. № 4).
ПРИЛОЖЕНИЕ 1
Справочное
Масса стальных гаек (исполнение 1) с крупным шагом резьбы
| Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг ≈ | Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг ≈ | Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг ≈ |
|---|---|---|---|---|---|
| 3 | 0,562 | 12 | 19,030 | 24 | 170,00 |
| 4 | 1,183 | 14 | 32,650 | 27 | 232,70 |
| 5 | 1,798 | 16 | 47,170 | 30 | 334,70 |
| 6 | 3,188 | 18 | 69,81 | 36 | 574,70 |
| 8 | 8,285 | 20 | 93,15 | 42 | 930,60 |
| 10 | 14,260 | 22 | 132,90 | 48 | 1451,00 |
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.
ПРИЛОЖЕНИЕ 1.(Измененная редакция, Изм. № 6, 7, 8).
ПРИЛОЖЕНИЕ 2
Справочное
Размеры в мм
| Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
|---|---|---|---|---|
| Размер «под ключ»S | 17 | 19 | 22 | 32 |
| Диаметр описанной окружности е, не менее | 18,9 | 21,1 | 24,5 | 35,7 |
| dw, не менее | 15,6 | 17,4 | 20,6 | 30,0 |
| Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг ≈ | 16,92 | 22,51 | 37,56 | 109,90 |
ПРИЛОЖЕНИЕ 2.(Введено дополнительно, Изм. № 7; измененная редакция, Изм. № 8).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И.Н. Недовизий,канд. техн. наук;Б.М. Ригмант; В.И. Мокринский,канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 12.08.70 № 178
3. Стандарт полностью соответствует СТ СЭВ 5636-86
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта | Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|---|---|
| ГОСТ 1759.0-87 | 5 | ГОСТ 1759.3-83 | 3б |
| ГОСТ 1759.1-82 | 3а | ГОСТ 24705-81 | 3 |
6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
