ГОСТ 11860-85 Гайки колпачковые класса точности А. Конструкция и размеры
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ КОЛПАЧКОВЫЕ КЛАССА ТОЧНОСТИ А |
ГОСТ
Взамен |
|
Конструкция и размеры |
|
|
Blind nuts , product grade A . Construction and dimensions |
Постановлением Государственного комитета СССР по стандартам от 26 ноября 1985 г. № 3711 дата введения установлена
01.01.87
Издание 2006 г. с Изменением № 1, утвержденным в июле 1992 г. (ИУС 9-92).
1. Настоящий стандарт распространяется на колпачковые гайки класса точности А с диаметром резьбы от 3 до 24 мм.
Требования настоящего стандарта являются обязательными.

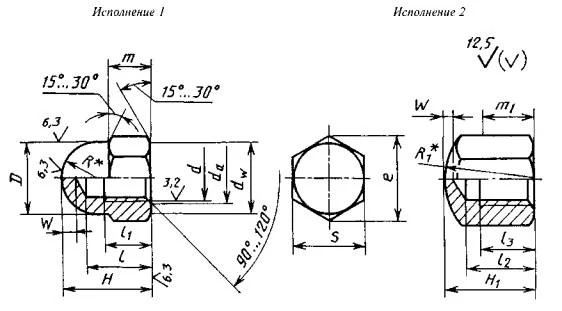

2. Конструкция и размеры гаек исполнения 1 должны соответствовать указанным на чертеже и в табл. 1, гаек исполнения 2 - указанным на чертеже и в табл. 2.
* Размер для справок.
m1- минимальная высота «под ключ».
Таблица 1
мм
| Номинальный диаметр резьбы d | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы | крупный | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2,5 | 2,5 | 3 | |||
| мелкий | - | - | - | - | 1 | 1,25 | 1,5 | 2 | ||||||
| Размер «под ключ»S | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | |
| Диаметр описанной окружности e, не менее | 6,0 | 7,7 | 8,8 | 11,1 | 14,4 | 17,8 | 20,0 | 23,4 | 26,7 | 30,1 | 33,5 | 37,7 | 40,0 | |
| Н , пред. откл. по h 14 | 7,5 | 8,0 | 10,0 | 12,0 | 15,0 | 18,0 | 22,0 | 25,0 | 28,0 | 32,0 | 34,0 | 39,0 | 42,0 | |
| m , пред. откл. п o h 14 | 2,4 | 3,2 | 4,0 | 5,0 | 6,5 | 8,0 | 10,0 | 11,0 | 13,0 | 15,0 | 16,0 | 18,0 | 19,0 | |
| D 1, пред. откл. по h 14 | 5,0 | 6,5 | 7,5 | 9,5 | 12,5 | 15,0 | 17,0 | 20,0 | 23,0 | 26,0 | 28,0 | 33,0 | 34,0 | |
| da | не более | 3,45 | 4,60 | 5,75 | 6,75 | 8,75 | 10,80 | 13,00 | 15,10 | 17,30 | 19,40 | 21,60 | 23,80 | 25,90 |
| не менее | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
| R ≈ | 2,5 | 3,2 | 3,7 | 4,7 | 6,2 | 7,5 | 8,5 | 10,0 | 11,5 | 13,0 | 14,0 | 16,5 | 17,0 | |
| l , пред. откл. по js 15 | 5,0 | 5,5 | 7,5 | 8,0 | 11 | 13 | 16 | 18 | 21 | 25 | 26 | 29 | 31 | |
| l 1, не менее | 2 | 3 | 3,8 | 4 | 6 | 7 | 9 | 11 | 13 | 14 | 16 | 18 | 19 | |
| dw, не менее | 5,0 | 5,8 | 6,8 | 8,3 | 11,3 | 14,3 | 16,2 | 19,2 | 22,2 | 25,3 | 28,2 | 31,4 | 33,2 | |
| w, не менее | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | |||||||||
Таблица 2
мм
| Номинальный диаметр резьбы d | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы | крупный | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | |||
| мелкий | - | - | - | 1 | 1,25 | 1,5 | 2 | ||||||
| Размер «под ключ»S, пред. откл. по h 13 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | |
| Диаметр описанной окружности e, не менее | 7,7 | 8,8 | 11,1 | 14,4 | 17,8 | 20,0 | 23,4 | 26,7 | 30,1 | 33,5 | 37,7 | 40,0 | |
| H 1пред. откл. по h 14 | 5,5 | 7 | 9 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | |
| m 1, не менее | 2,75 | 3,5 | 4,5 | 6 | 7 | 8 | 9 | 10 | 11 | 12,5 | 14 | 15 | |
| da | не более | 4,60 | 5,75 | 6,75 | 8,75 | 10,80 | 13,00 | 15,10 | 17,30 | 19,40 | 21,60 | 23,80 | 25,90 |
| не менее | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
| R 1≈ | 8 | 10 | 12 | 15 | 20 | 25 | 28 | 30 | 32 | 35 | 35 | 40 | |
| l 2, не более | 4,4 | 5,2 | 7 | 9,5 | 11 | 13,5 | 15 | 17 | 19 | 21 | 22 | 24 | |
| l 3, не менее | 3 | 3,8 | 4 | 6 | 7 | 9 | 11 | 13 | 14 | 16 | 18 | 19 | |
| dw, не менее | 6,3 | 7,2 | 9,0 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 28,2 | 31,7 | 33,6 | |
| w, не менее | 1 | 1,5 | 2 | 2,5 | 3 | ||||||||
Примечания к табл. 1 и 2 :
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Для изделий, спроектированных до 01.01.93, допускается применять гайки М10, M 12, M 14 и М22 исполнений 1 и 2 с размерами, указанными в приложении 2.
Пример условного обозначения гайки исполнения 1, диаметром резьбыd= 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12 - 6H.5 ГОСТ 11860-85
То же исполнения 2, с мелким шагом резьбы с полем допуска 6Н, класса прочности 6, с цинковым покрытием толщиной 6 мкм, хроматированным, с размером «под ключ»S= 16 мм:
Гайка 2М12×1,25 - 6H.6.016(s16) ГОСТ 11860-85
1, 2.(Измененная редакция, Изм. № 1).
3. Резьба - по ГОСТ 24705-2004.
4. Недорез резьбы - короткий по ГОСТ 10549-80.
Допускается выполнение проточки - нормальная по ГОСТ 10549-80 для гаек сd≥ 10 мм на длинеl-l1.
5. Неуказанные допуски и методы контроля размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.
6. Дефекты поверхности и методы контроля - по ГОСТ 1759.3-83.
7. Допускается на радиусной поверхности прямая площадка диаметром не более 0,3D.
8. Конфигурация дна отверстия не регламентируется.
9. Технические требования - по ГОСТ 1759.0-87 для гаек класса точности А.
10. Теоретическая масса гаек исполнения 1 указана в приложении.
ПРИЛОЖЕНИЕ 1
Справочное
Таблица 3
| Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг, исполнения | |
|---|---|---|
| 1 | 2 | |
| 3 | 0,92 | - |
| 4 | 1,60 | 1,30 |
| 5 | 2,43 | 2,16 |
| 6 | 4,93 | 4,40 |
| 8 | 10,00 | 9,67 |
| 10 | 17,46 | 16,91 |
| 12 | 26,06 | 22,04 |
| 14 | 40,40 | 34,74 |
| 16 | 57,80 | 48,78 |
| 18 | 83,68 | 67,48 |
| 20 | 102,13 | 94,87 |
| 22 | 167,00 | 137,10 |
| 24 | 192,60 | 174,40 |
Масса стальных гаек с крупным шагом резьбы
Для определения массы алюминиевых и латунных гаек значения массы, указанные в таблице, следует умножить на коэффициенты:
0,356 - для алюминиевого сплава;
1,080 - для латуни.
ПРИЛОЖЕНИЕ 1 (Измененная редакция. Изм. № 1).
ПРИЛОЖЕНИЕ 2
Справочное
Таблица 4
мм
| Номинальный диаметр резьбы d | 10 | 12 | 14 | 22 |
|---|---|---|---|---|
| Размер «под ключ» | 17 | 19 | 22 | 32 |
| Диаметр описанной окружности e, не менее | 18,9 | 21,1 | 24,5 | 35,7 |
| lw, не менее | 15,3 | 17,2 | 20,2 | 29,5 |
| D, пред. откл. по h 14 | 16 | 18 | 21 | 30 |
| R≈ | 8,0 | 9,0 | 10,5 | 15,0 |
Пример условного обозначения гайки исполнения 1, диаметром резьбыd= 10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, без покрытия:
Гайка М10 - 6Н.6 ГОСТ 11860-85.=
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 1).
Соответствует DIN 1587.
