ГОСТ 10657-80 Гайки круглые со шлицем на торце. Технические условия
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ КРУГЛЫЕ СО ШЛИЦЕМ НА ТОРЦЕ |
ГОСТ |
|
Технические условия |
|
|
Round nuts slotted on face. Specifications |
Дата введения 01.01.82
Настоящий стандарт распространяется на круглые гайки со шлицем на торце с диаметром резьбы от 1 до 20 мм класса точности В.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. 2).
Содержание
1. РАЗМЕРЫ
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3. ПРАВИЛА ПРИЕМКИ
4. МАРКИРОВКА И УПАКОВКА
ПРИЛОЖЕНИЕ 1 Справочное МАССА СТАЛЬНЫХ ГАЕК
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗМЕРЫ

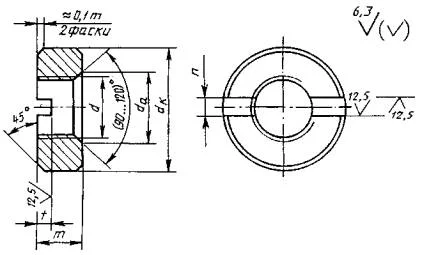

1.1. Размеры гаек должны соответствовать указанным на чертеже и в таблице.
| Номинальный резьбы диаметр d | M 1 | M 1,2 | M 1,4 | M 1,6 | M 2 | M 2,5 | M 3 | (M 3,5) | M 4 | M5 | M6 | MS | M10 | M12 | (M14) | M16 | (M18) | M20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шаг резьбы P | крупный | 0,25 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 |
| мелкий | - | - | - | - | - | - | - | - | - | - | - | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | |
| d a | min | 1,0 | 1,2 | 1,4 | 1,6 | 2,0 | 2,5 | 3,0 | 3,45 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 |
| max | 1,15 | 1,4 | 1,6 | 1,84 | 2,3 | 2,9 | 3,5 | 4,0 | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,5 | 21,6 | |
| d k | min | 2,25 | 2,75 | 2,75 | 3,2 | 4,2 | 5,2 | 5,7 | 6,64 | 7,64 | 8,64 | 10,57 | 13,57 | 17,57 | 20,48 | 23,48 | 25,48 | 28,48 | 31,38 |
| max | 2,5 | 3,0 | 3,0 | 3,5 | 4,5 | 5,5 | 6,0 | 7,0 | 8,0 | 9,0 | 11,0 | 14,0 | 18,0 | 21,0 | 24,0 | 26,0 | 29,0 | 32,0 | |
| m | min | 0,75 | 0,95 | 1,15 | 1,35 | 1,75 | 1,95 | 2,25 | 2,75 | 3,2 | 3,9 | 4,7 | 6,14 | 7,64 | 9,64 | 10,57 | 11,57 | 12,57 | 13,57 |
| max | 1,0 | 1,2 | 1,4 | 1,6 | 2,0 | 2,2 | 2,5 | 3,0 | 3,5 | 4,2 | 5,0 | 6,5 | 8,0 | 10,0 | 11,0 | 12,0 | 13,0 | 14,0 | |
| n | ном | 0,3 | 0,4 | 0,4 | 0,5 | 1,0 | 1,2 | 1,2 | 1,4 | 1,4 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,0 | 4,0 | 4,0 | 5,0 |
| min | 0,36 | 0,46 | 0,46 | 0,56 | 1,06 | 1,26 | 1,26 | 1,46 | 1,46 | 2,06 | 2,56 | 3,06 | 3,57 | 4,07 | 4,07 | 4,07 | 4,07 | 5,07 | |
| max | 0,5 | 0,6 | 0,6 | 0,7 | 1,2 | 1,51 | 1,51 | 1,71 | 1,71 | 2,31 | 2,81 | 3,31 | 3,87 | 4,37 | 4,37 | 4,37 | 4,37 | 5,37 | |
| t | min | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 0,9 | 1,0 | 1,0 | 1,2 | 1,5 | 2,0 | 2,5 | 3,2 | 3,8 | 3,8 | 3,8 | 4,8 | 4,8 |
| max | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,1 | 1,2 | 1,4 | 1,6 | 1,9 | 2,4 | 3,0 | 3,7 | 4,3 | 4,3 | 4,3 | 5,5 | 5,5 | |
Примечания:
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Для гаек с диаметром резьбы M 1 и M 1,2 вместо фасок допускается притупление радиусомR= 0,1 мм.
3. Для гаек с диаметром резьбы М4 допускается применять размерnmin = 1,66 мм и max = 1,91 мм.
Пример условного обозначения гайки диаметром резьбыd= 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, с покрытием химическим окисным и пропитанным маслом:
Гайка М12 - 6Н.5.05 ГОСТ 10657-80
То же, с мелким шагом резьбы с полем допуска 6Н, из материала группы 32, латунь марки Л63 с серебряным покрытием толщиной 9 мкм:
Гайка М12×1,25 - 6Н.32.Л63.129 ГОСТ 10657-80
(Измененная редакция, Изм. № 1, 2).
1.2.(Исключен, Изм. № 2).
1.3. Теоретическая масса гаек указана в приложении 1.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Гайки должны изготовляться в соответствии с требованиями настоящего стандарта и ГОСТ 1759.0.
2.2. Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. № 1).
2.3.(Исключен, Изм. № 2).
2.4. Допуски формы и расположения поверхностей гаек по ГОСТ 24643;
симметричности шлица относительно оси резьбы - по 13-й степени точности;
соосности наружного диаметра относительно резьбы - по 12-й степени точности.
Допуск перпендикулярности опорных поверхностей гайки относительно оси резьбы соответствует 1 °С.
(Измененная редакция, Изм. № 1).
2.5.(Исключен, Изм. № 1).
3. ПРАВИЛА ПРИЕМКИ
3.1. Правила приемки - по ГОСТ 17769.
4. МАРКИРОВКА И УПАКОВКА
4.1. Временная противокоррозионная защита, упаковка гаек и маркировка тары - по ГОСТ 18160.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
МАССА СТАЛЬНЫХ ГАЕК
| Номинальный диаметр резьбы d, мм | Теоретическая масса 1000 шт. гаек, кг |
|---|---|
| 1 | 0,033 |
| 1,2 | 0,056 |
| (1,4) | 0,063 |
| 1,6 | 0,066 |
| 2 | 0,146 |
| 2,5 | 0,256 |
| 3 | 0,414 |
| 4 | 1,040 |
| 5 | 1,830 |
| 6 | 2,530 |
| 8 | 5,260 |
| 10 | 11,030 |
| 12 | 21,060 |
| 16 | 36,270 |
| 20 | 56,320 |
| - | - |
Примечание. Для определения массы гаек из латуни, массы, указанные в таблице, следует умножить на коэффициент 1,080.
ПРИЛОЖЕНИЕ 2.(Исключено, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.07.80 № 3504
3. ВЗАМЕН ГОСТ 10657-73
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 1759.0 -87 | 2.1 |
| ГОСТ 17769 -83 | 3.1 |
| ГОСТ 18160 -72 | 4.1 |
| ГОСТ 24643 -81 | 2.4 |
| ГОСТ 24705 -2004 | 2.2 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 19.11.91 № 1757
6. ИЗДАНИЕ 2006 г. с Изменениями № 1, 2, утвержденными в августе 1986 г., ноябре 1991 г. (ИУС 11-86, 2-92).
Соответствует DIN 546.
