    БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ В
    Конструкция и размеры

    ГОСТ 7798-70

    (СТ СЭВ 4728-84)

    Hexagon bolts, product grade B.

    Construction and dimensions

    Дата введения 01.07.72

    1. Настоящий стандарт распространяется на болты с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм.

    Стандарт полностью соответствует СТ СЭВ 4728-84.

    (Измененная редакция, Изм. № 4).

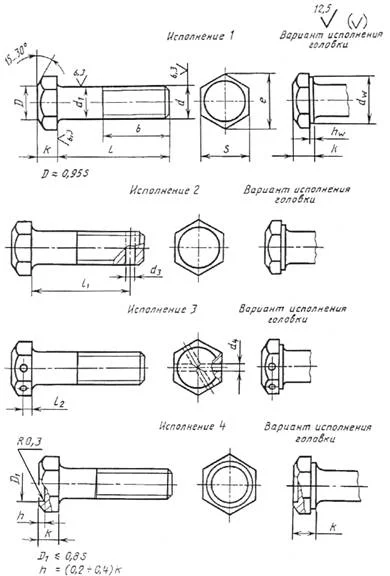

    2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1, 2.

    (Измененная редакция, Изм. № 2-6).

    3. Резьба - по ГОСТ 24705. Сбег и недорез резьбы - по ГОСТ 27148. Концы болтов - по ГОСТ 12414.

    (Измененная редакция, Изм. № 5).

    3а. Радиус под головкой - по ГОСТ 24670.

    36. Не установленные настоящим стандартом допуски размеров, откло­нений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.

    3в. Допустимые дефекты поверхности болтов и методы контроля - по ГОСТ 1759.2.

    3а - 3в. (Введены дополнительно, Изм. № 4).

    4. (Исключен, Изм. № 4).

    5. Варианты исполнения головки устанавливает изготовитель.

    5а. Допускается изготавливать болты с диаметром гладкой части стерж­ня d1 приблизительно равным среднему диаметру резьбы.

    (Введен дополнительно, Изм. № 3).

    5б. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4 k.

    (Введен дополнительно, Изм. № 5).

    6. Технические требования - по ГОСТ 1759.0.

    7. (Исключен, Изм. № 2).

    8. Масса болтов указана в приложении 1.

    Таблица 1

    Номинальный диаметр резьбы, d 6 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 36 42 48
    Шаг резьбы крупный 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
    мелкий - 1 1,25 1,5 2 3
    Диаметр стержня d1 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
    Размер «под ключ» S 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75
    Высота головки k 4,0 5,3 6,4 7,5 8,8 10,0 12,0 12,5 14,0 15,0 17,0 18,7 22,5 26,0 30,0
    Диаметр описанной окружности е, не менее 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45,2 50,9 60,8 71,3 82,6
    dw, не менее 8,7 11,5 14,5 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4
    hw не менее 0,15 0,20 0,25
    не более 0,6 0,8
    Диаметр отверстия в стержне d3 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0
    Диаметр отверстия в головке d4 Н15 2,0 2,5 3,2 4,0 5,0
    Расстояние от опорной поверхности до оси отверстия в головке l2 js15 2,0 2,8 3,5 4,0 4,5 5,0 6,0 6,5 7,0 7,5 8,5 9,5 11,5 13,0 15,0

    Примечания:
    1. Размеры болтов, заключенные в скобки, применять не рекомендуется.
    2. Допускается изготавливать болты с размерами, указанными в приложении 2.

    Таблица 2

    мм

    Длина болта,l Длина резьбы b и расстояние от опорной поверхности головки до оси отверстия в стержне l1 при номинальном диаметре резьбы d (знаком × отмечены болты с резьбой на всей длине стержня)
    6 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 36 42 48
    l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b
    8 - × - × - - - - - - - - - - - - - - - - - - - - - - - - - -
    10 - × - × - × - - - - - - - - - - - - - - - - - - - - - - - -
    12 - × - × - × - - - - - - - - - - - - - - - - - - - - - - - -
    14 10 × - × - × - × - - - - - - - - - - - - - - - - - - - - - -
    16 12 × 12 × - × - × - × - - - - - - - - - - - - - - - - - - - -
    (18) 14 × 14 × 14 × - × - × - × - - - - - - - - - - - - - - - - - -
    20 16 × 16 × 16 × 15 × - × - × - × - - - - - - - - - - - - - - - -
    (22) 18 18 18 × 18 × 17 × 17 × - × - × - - - - - - - - - - - - - - - -
    25 21 18 21 × 21 × 20 × 20 × 19 × - × - × - - - - - - - - - - - - - -
    (28) 24 18 24 22 24 × 23 × 23 × 22 × 22 × - × - × - - - - - - - - - - - -
    30 26 18 26 22 26 × 25 × 25 × 24 × 24 × 24 × - × - - - - - - - - - - - -
    (32) 28 18 28 22 28 26 27 × 27 × 26 × 26 × 26 × 25 × - × - - - - - - - - - -
    35 31 18 31 22 31 26 30 30 30 × 29 × 29 × 29 × 28 × 28 × - × - - - - - - - -
    (38) 34 18 34 22 34 26 33 30 33 × 32 × 32 × 32 × 31 × 31 × - × - - - - - - - -
    40 36 18 36 22 36 26 35 30 35 34 34 × 34 × 34 × 33 × 33 × 32 × - × - - - - - -
    45 41 18 41 22 41 26 40 30 40 34 39 38 39 × 39 × 38 × 38 × 37 × 36 × - - - - - -
    50 46 18 46 22 46 26 45 30 45 34 44 38 44 42 44 × 43 × 43 × 42 × 41 × 40 × - - - -
    55 51 18 51 22 51 26 50 30 50 34 49 38 49 42 49 46 48 × 48 × 47 × 46 × 45 × - × - -
    60 56 18 56 22 56 26 55 30 55 34 54 38 54 42 54 46 53 50 53 × 52 × 51 × 50 × 48 × - -
    65 61 18 61 22 61 26 60 30 60 34 59 38 59 42 59 46 58 50 58 54 57 × 56 × 55 × 53 × - -
    70 66 18 66 22 66 26 65 30 65 34 64 38 64 42 64 46 63 50 63 54 62 60 61 × 60 × 58 × 58 ×
    75 71 18 71 22 71 26 70 30 70 34 69 38 69 42 69 46 68 50 68 54 67 60 66 66 65 × 63 × 63 ×
    80 76 18 76 22 76 26 75 30 75 34 74 38 74 42 74 46 73 50 73 54 72 60 71 66 70 × 68 × 68 ×
    (85) 81 18 81 22 81 26 80 30 80 34 79 38 79 42 79 46 78 50 78 54 77 60 76 66 75 × 73 × 73 ×
    90 86 18 86 22 86 26 85 30 85 34 84 38 84 42 84 46 83 50 83 54 82 60 81 66 80 78 78 × 78 ×
    (95) - - 91 22 91 26 90 30 90 34 89 38 89 42 89 46 88 50 88 54 87 60 86 66 85 78 83 × 83 ×
    100 - - 96 22 96 26 95 30 95 34 94 38 94 42 94 46 93 50 93 54 92 60 91 66 90 78 88 × 88 ×
    (105) - - - - 101 26 100 30 100 34 99 38 99 42 99 46 98 50 98 54 97 60 96 66 95 78 93 90 93 ×
    110 - - - - 106 26 105 30 105 34 104 38 104 42 104 46 103 50 103 54 102 60 101 66 100 78 98 90 98 ×
    (115) - - - - 111 26 110 30 110 34 109 38 109 42 109 46 108 50 108 54 107 60 106 66 105 78 103 90 103 102
    120 - - - - 116 26 115 30 115 34 114 38 114 42 114 46 113 50 113 54 112 60 111 66 110 78 108 90 108 102
    (125) - - - - 121 26 120 30 120 34 119 38 119 42 119 46 118 50 118 54 117 60 116 66 115 78 113 90 113 102
    130 - - - - 126 32 125 36 125 40 124 44 124 48 124 52 123 56 123 60 122 66 121 72 120 84 118 96 118 108
    140 - - - - 136 32 135 36 135 40 134 44 134 48 134 52 133 56 133 60 132 66 131 72 130 84 128 96 128 108
    150 - - - - 146 32 145 36 145 40 144 44 144 48 144 52 143 56 143 60 142 66 141 72 140 84 138 96 138 108
    160 - - - - 156 32 155 36 155 40 154 44 154 48 154 52 153 56 153 60 152 66 151 72 150 84 148 96 148 108
    170 - - - - 166 32 165 36 165 40 164 44 164 48 164 52 163 56 163 60 162 66 161 72 160 84 158 96 158 108
    180 - - - - 176 32 175 36 175 40 174 44 174 48 174 52 173 56 173 60 172 66 171 72 170 84 168 96 168 108
    190 - - - - 186 32 185 36 185 40 184 44 184 48 184 52 183 56 183 60 182 66 181 72 180 84 178 96 178 108
    200 - - - - 196 32 195 36 195 40 194 44 194 48 194 52 193 56 193 60 192 66 191 72 190 84 188 96 188 108
    220 - - - - - - 215 49 215 57 214 57 214 61 214 65 213 69 213 73 212 79 211 85 210 97 208 109 208 121
    240 - - - - - - 235 49 235 57 234 57 234 61 234 65 233 69 233 73 232 79 231 85 230 97 228 109 228 121
    260 - - - - - - 255 49 255 57 254 57 254 61 254 65 254 69 253 73 252 79 251 85 250 97 248 109 248 121
    280 - - - - - - - - 275 57 274 57 274 61 274 65 273 69 273 73 272 79 271 85 270 97 268 109 268 121
    300 - - - - - - - - 295 57 294 57 294 61 294 65 293 69 293 73 292 79 291 85 290 97 288 109 288 121

    Примечания:
    1. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.
    2. Болты, для которых значения b расположены над ломаной линией, допускается изготавливать с длиной резьбы до головки.
    Пример условного обозначения болта исполнения 1 с диаметром резьбы d=12 мм, с размером «под ключ» S=18 мм, длиной l=60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:

    Болт М12 - 6g ×60.58 (S18) ГОСТ 7798-70

    То же, исполнения 2, с размером «под ключ» S=19 мм, с мелким ша­гом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

    Болт 2М12×1,25 - 6g×60.109.40Х.016 ГОСТ 7798-70

    ПРИЛОЖЕНИЕ 1

    Справочное

    Масса стальных болтов (исполнение 1) с крупным шагом резьбы

    Длина болта l, мм Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм
    6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
    8 4,306 8,668 - - - - - - - - - - - - -
    10 4,712 9,394 16,68 - - - - - - - - - - - -
    12 5,118 10,120 17,82 - - - - - - - - - - - -
    14 5,524 10,850 18,96 27,89 - - - - - - - - - - -
    16 5,930 11,570 20,10 29,48 43,98 - - - - - - - - - -
    18 6,336 12,300 21,23 31,12 46,21 65,54 - - - - - - - - -
    20 6,742 13,020 22,37 32,76 48,45 68,49 95,81 - - - - - - - -
    22 7,204 13,520 23,51 34,40 50,69 71,44 99,52 - - - - - - - -
    25 7,871 14,840 25,22 36,86 54,05 75,87 105,10 133,3 - - - - - - -
    28 8,537 16,330 26,92 39,32 57,40 80,29 110,60 140,2 - - - - - - -
    30 8,981 17,120 28,52 40,96 59,64 83,24 114,30 144,8 193,0 - - - - - -
    32 9,426 17,910 29,43 42,59 61,87 86,19 118,00 149,4 198,6 237,0 - - - - -
    35 10,090 19,090 31,28 45,34 65,24 90,62 123,60 156,3 207,0 246,9 340,6 - - - -
    38 10,760 20,280 33,18 48,00 68,59 95,04 129,20 163,2 215,4 256,9 353,3 - - - -
    40 11,200 21,070 34,36 49,78 71,25 97,99 132,90 167,8 221,0 263,5 361,8 474,8 - - -
    45 12,310 23,040 37,45 54,22 77,30 105,70 142,10 179,4 235,0 280,1 373,0 500,9 - - -
    50 13,420 25,020 40,53 58,67 83,35 113,60 152,40 190,9 249,0 296,7 404,1 526,9 834,5 - -
    55 14,530 26,990 43,62 63,11 89,39 121,50 162,40 203,7 263,1 313,3 425,3 553,0 872,1 1304 -
    60 15,640 28,970 46,70 67,55 95,44 129,40 172,40 216,0 278,9 329,9 446,5 579,0 909,8 1356 -
    65 16,760 30,940 49,79 71,99 101,50 137,30 182,40 228,4 293,8 348,8 467,7 605,1 947,4 1407 2009
    70 17,870 32,910 52,87 76,44 107,50 145,20 192,40 240,7 308,8 366,5 491,1 631,1 985,0 1458 2076
    75 18,980 34,890 55,96 80,88 113,60 153,10 202,40 253,0 323,7 384,3 513,6 659,7 1023,0 1509 2143
    80 20,090 36,860 59,04 85,33 119,60 161,00 212,40 265,0 338,6 402,1 536,1 687,5 1061,0 1561 2211
    85 21,200 38,840 62,13 89,77 125,70 168,90 222,40 277,7 353,6 419,8 558,6 715,2 1098,0 1612 2278
    90 22,310 40,810 65,21 94,20 131,70 176,80 232,40 290,1 368,5 437,6 581,0 743,0 1141,0 1663 2345
    95 - 42,790 68,30 98,64 137,80 184,70 242,40 302,4 383,4 455,4 603,5 770,8 1181,0 1715 2412
    100 - 44,760 71,38 103,10 143,80 192,60 252,40 314,7 398,3 473,2 626,0 798,5 1221,0 1766 2479
    105 - - 74,47 107,50 149,90 200,50 262,40 327,1 413,3 490,9 648,5 826,3 1261,0 1826 2546
    110 - - 77,55 112,00 155,90 208,40 272,30 339,4 428,2 508,7 671,0 854,1 1301,0 1880 2614
    115 - - 80,63 116,40 162,00 216,30 282,30 351,8 443,1 526,5 693,5 881,8 1341,0 1934 2690
    120 - - 83,72 120,90 168,00 224,20 292,30 364,1 458,1 544,2 716,0 909,6 1381,0 1989 2760
    125 - - 86,80 125,30 174,00 232,10 302,30 376,4 473,0 562,0 738,5 937,4 1421,0 2043 2831
    130 - - 89,89 129,70 180,10 240,00 312,30 388,8 487,9 579,8 761,0 965,2 1461,0 2098 2903
    140 - - 96,06 138,60 192,20 255,80 332,30 413,5 517,8 615,3 806,0 1021,0 1541,0 2207 3045
    150 - - 102,18 147,50 204,30 271,60 352,30 438,1 547,6 650,8 850,1 1076,0 1621,0 2315 3187
    160 - - 108,38 156,40 216,40 287,40 372,30 462,8 577,5 686,4 895,9 1132,0 1701,0 2424 3329
    170 - - 114,58 165,30 228,50 303,20 392,30 487,5 607,4 721,9 940,9 1188,0 1780,0 2533 3471
    180 - - 120,68 174,20 240,60 319,00 412,30 512,2 637,2 757,5 985,9 1243,0 1860,0 2642 3614
    190 - - 126,88 183,10 252,70 333,80 432,30 536,9 667,1 793,0 1031,0 1299,0 1940,0 2751 3756
    200 - - 133,08 191,90 264,70 350,60 452,20 561,5 697,0 828,6 1076,0 1354,0 2020,0 2860 3898
    220 - - - 209,70 228,90 382,20 492,20 610,9 756,7 899,6 1166,0 1465,0 2180,0 3077 4182
    240 - - - 227,50 313,10 413,80 532,20 660,3 816,4 970,8 1256,0 1576,0 2340,0 3295 4466
    260 - - - 245,20 337,60 445,40 572,20 709,6 876,1 1042,0 1346,0 1687,0 2500,0 3513 4751
    280 - - - - 361,50 476,90 612,20 759,0 935,9 1113,0 1436,0 1798,0 2660,0 3730 5035
    300 - - - - 385,70 508,50 652,20 808,3 995,6 1184,0 1526,0 1910,0 2820,0 3948 5319

    (Измененная редакция, Изм. № 5)

    ПРИЛОЖЕНИЕ 2

    Справочное

    Дополнительные требования, отражающие потребности народного хозяйства

    Размеры в мм

    Номинальный диаметр резьбы d 10 12 12 22
    Размер «под ключ» S 17 19 22 32
    Диаметр описанной окружности е, не менее 18,7 20,9 23,9 35,0
    dw, не менее 15,5 17,2 20,1 29,5
    Длина болта l 10 Теоретическая масса 1000 шт. болтов (исполнение 1) с крупным шагом резьбы, кг 18,10 - - -
    12 19,24 - - -
    14 20,38 29,75 - -
    16 21,52 31,34 46,52 -
    18 22,65 32,98 48,75 -
    20 23,79 34,62 50,09 -
    22 24,93 36,26 53,23 -
    25 26,64 38,72 56,59 -
    28 28,34 41,18 59,94 -
    30 29,48 42,82 62,18 180,6
    32 30,85 44,45 64,41 186,2
    35 32,70 47,20 67,78 194,6
    38 34,55 49,86 71,13 203,0
    40 35,78 51,64 73,79 208,6
    45 38,87 56,08 79,84 222,6
    50 41,95 60,53 85,89 236,6
    55 45,04 64,97 91,93 250,7
    60 48,12 69,41 97,98 266,5
    65 51,21 73,85 104,00 281,4
    70 54,29 78,30 110,00 296,4
    75 57,38 82,74 116,10 311,3
    80 60,46 87,19 122,10 326,2
    85 63,55 91,63 128,20 341,2
    90 66,63 96,06 134,20 356,1
    95 69,72 100,50 140,30 371,0
    100 72,80 105,00 146,30 385,9
    105 75,89 109,40 152,40 400,9
    110 78,97 113,90 158,40 415,8
    115 82,05 118,30 164,50 430,7
    120 85,14 122,80 170,50 445,7
    125 88,22 127,20 176,50 460,6
    130 91,31 131,60 182,60 475,5
    140 97,48 140,50 194,70 505,4
    150 103,60 149,40 206,80 535,2
    160 109,80 158,30 218,90 565,1
    170 116,00 167,20 231,00 595,0
    180 122,10 176,10 243,10 624,7
    190 128,30 185,00 255,20 654,7
    200 134,50 193,80 267,20 684,6
    220 - 211,60 291,40 744,3
    240 - 229,40 315,60 804,0
    260 - 247,10 339,80 863,7
    280 - - 364,00 923,5
    300 - - 388,20 983,2

    ПРИЛОЖЕНИЕ 2 (Введено дополнительно, Изм. № 5; измененная редакция, Изм. № 6).

    ИНФОРМАЦИОННЫЕ ДАННЫЕ

    1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
       РАЗРАБОТЧИКИ И. Н. Недовизий, канд. техн. наук; Б. М. Ригмант; В. И. Мокринский, канд. техн. наук
    2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 04.03.70 № 270
    3. Стандарт полностью соответствует СТ СЭВ 4728-84
    4. ВЗАМЕН ГОСТ 7798-62
    5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

    Обозначение НТД, на который дана ссылка Номер пункта Обозначение НТД, на который дана ссылка Номер пункта
    ГОСТ 1759.0-87 6 ГОСТ 24670-81 3а
    ГОСТ 1759.1-82 3б ГОСТ 24705-81 3
    ГОСТ 1759.2-82 3в ГОСТ 27148-86 3
    ГОСТ 12414-66 3

    6. Ограничение срока действия снято по протоколу № 5-94 Межгосу­дарственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
    7. ПЕРЕИЗДАНИЕ с Изменениями № 2, 3, 4, 5, 6, утвержденными в феврале 1974 г., марте 1981г., марте 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 6-85, 6-89, 9-95)



    Скачать ГОСТ 7798-70 БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ В в формате PDF
    Скачать ГОСТ 7798-70 БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ В в формате DOC
    Просмотров: 17869
    Дата первого показа: 18.06.2010 04:55:34
    Дата публикации: 18.06.2010 04:55:34

    Назад в раздел

    Скачать полный прайс-лист
    Каталог стандартного крепежа
    Умный бот
    Скачать прайс наличия на складе
    По ссылке ниже вы можете скачать прайс-лист на позиции: для вашего удобства, мы подготовили прайс с табличном формате.
    Скачать полный прайс-лист
    Так же мы публикуем каталог стандартного крепежа в формате PDF
    Каталог стандартного крепежа
