Гайка круглая шлицевая стандарт DIN 981. Исключительно все соединения в строительстве осуществляются с помощью строительных метизов (крепежных элементов), к которым, непосредственно, относятся и гайки.Порой вместо паза делают сквозную прорезь в валу. Однако такая фиксация ослабляет вал. Поэтому этот способ применяют только в конечной установке круглой шлицевой гайки DIN 981 на валу. Хотя в других случаях на ступенчатом вале при промежуточных установках гайки эти способы применимы. Гайка круглая шлицевая производится из стали с покрытием (гальванической оцинковкой), главной составляющей является углеродистая сталь, нержавеющая сталь А2, А4, гайка может быть изготовлена из латуни, поэтому круглая шлицевая гайка DIN 981 наиболее востребованный крепежный элемент в строительно-ремонтных работах и используется в разных видах промышленности.

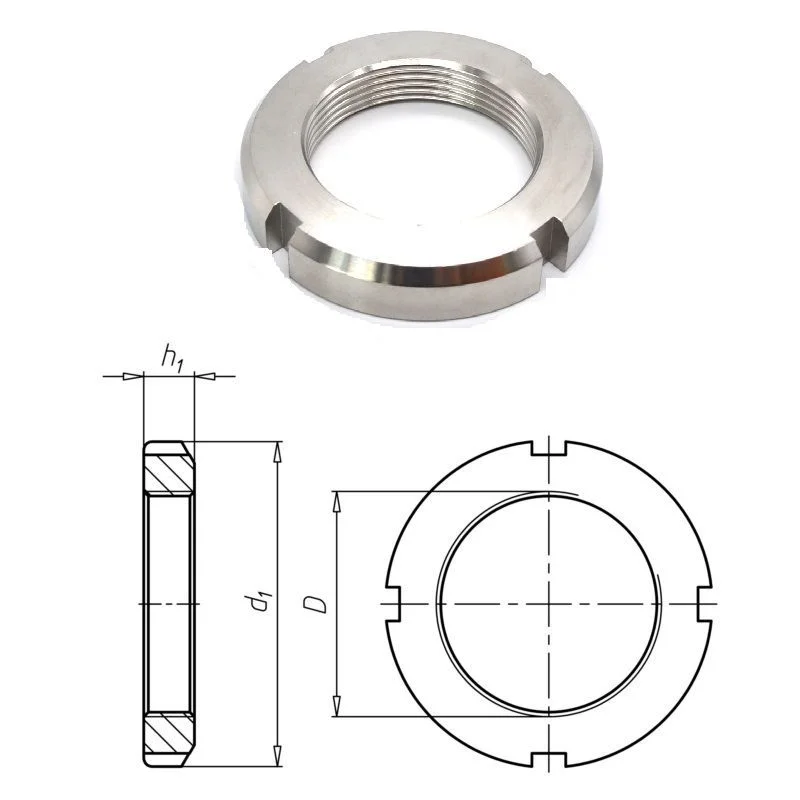

DIN 981 Гайка круглая шлицевая
В настоящее время, в основном, используется нержавеющий крепеж, произведенный из высокосортной стали, которая способствует основательной прочности и сопротивляемости к коррозии.
Порой вместо паза делают сквозную прорезь в валу. Однако такая фиксация ослабляет вал. Поэтому этот способ применяют только в конечной установке круглой шлицевой гайки DIN 981 на валу. Хотя в других случаях на ступенчатом вале при промежуточных установках гайки эти способы применимы.
Гайки самых различных форм и видов, с разными предназначениями используются при качественном закреплении деталей, образуя разъемные соединения. Их резьба отличается определенным шагом и гайка, в свою очередь, должна сочетаться с деталью, с которой образует разъемное соединение.Круглая гайка DIN 981 оснащена метрической резьбой, ее используют при монтаже или демонтаже подшипников, многих концентрических элементов. При затягивании гайка стопорится шайбой стопорной многолапчатой DIN 5406. Фиксация внутренней лапки происходит путем отгибания «от гайки», или «под гайку» (при этом, паз на валу отличается глубиной выемки). Если вал достаточной толщины, глубину паза делают очень большой, чтобы фиксирующая внутренняя лапка многолапчатой шайбы вошла без отгиба. Тогда фиксация соединения будет надежной.
Гайка круглая шлицевая производится из стали с покрытием (гальванической оцинковкой), главной составляющей является углеродистая сталь, нержавеющая сталь А2, А4, гайка может быть изготовлена из латуни, поэтому круглая шлицевая гайка DIN 981 наиболее востребованный крепежный элемент в строительно-ремонтных работах и используется в разных видах промышленности.
Благодаря достаточной прочности, долговечности, она находит широкое применение для сборки серьезных конструкций.
Круглая шлицевая гайка представлена стальной (латунной) крепежной деталью, предназначенной для стяжных и закрепительных втулок, имеющей внутреннюю метрическую резьбу.
Изготавливают круглые шлицевые гайки с трапецеидальной резьбой. Диаметр резьбы достигает от М10 до М200. Она универсальна в применении, с ее помощью скрепляются металлические, деревянные, каменные и бетонные изделия и поверхности в связке с болтовым соединением. Гайка шлицевая DIN 981с метрической резьбой производится крупного и мелкого шага с полями допуска резьбы 7Н, 6Н.
| d | d1 | d2 | h | b |
|---|---|---|---|---|
| KM0 | M10x0.75 | 18 | 4 | 3 |
| KM1 | M12x1 | 22 | 4 | 3 |
| KM2 | M15x1 | 25 | 5 | 4 |
| KM3 | M17x1 | 28 | 5 | 4 |
| KM4 | M20x1 | 32 | 6 | 4 |
| KM5 | M25x1.5 | 38 | 7 | 5 |
| KM6 | M30x1.5 | 45 | 7 | 5 |
| KM7 | M35x1.5 | 52 | 8 | 5 |
| KM8 | M40x1.5 | 58 | 9 | 6 |
| KM9 | M45x1.5 | 65 | 10 | 6 |
| KM10 | M50x1.5 | 70 | 11 | 6 |
| KM11 | M55x2 | 75 | 11 | 7 |
| KM12 | M60x2 | 80 | 11 | 7 |
| KM13 | M65x2 | 85 | 12 | 7 |
| KM14 | M70x2 | 92 | 12 | 8 |
| KM15 | M75x2 | 98 | 13 | 8 |
| KM16 | M80x2 | 105 | 15 | 8 |
| KM17 | M85x2 | 110 | 16 | 8 |
| KM18 | M90x2 | 120 | 16 | 10 |
| KM21 | M105x2 | 140 | 18 | 12 |
| KM22 | M110x2 | 145 | 19 | 12 |
| KM27 | M135x2 | 175 | 22 | 14 |
| KM32 | M160x3 | 210 | 25 | 16 |
Гайка круглая шлицевая DIN 981 изготавливается из оцинкованной стали.
| KM | d | d1 | d2 | h | b | t | MB |
|---|---|---|---|---|---|---|---|
| КМ 0 | М10х0.75 | 13.5 | 18 | 4 | 3 | 2 | МВ 0 |
| КМ 1 | М12х1 | 17 | 22 | 4 | 3 | 2 | МВ 1 |
| КМ 2 | М15х1 | 21 | 25 | 5 | 4 | 2 | МВ 2 |
| КМ 3 | М17х1 | 24 | 28 | 5 | 4 | 2 | МВ 3 |
| КМ 4 | М20х1 | 26 | 32 | 6 | 4 | 2 | МВ 4 |
| КМ 5 | М25х1.5 | 32 | 38 | 7 | 5 | 2 | МВ 5 |
| КМ 6 | М30х1.5 | 38 | 45 | 7 | 5 | 2 | МВ 7 |
| КМ 7 | М35х1.5 | 44 | 52 | 8 | 5 | 2 | МВ 7 |
| КМ 8 | М40х1.5 | 50 | 58 | 9 | 6 | 2.5 | МВ 8 |
| КМ 9 | М45х1.5 | 56 | 65 | 10 | 6 | 2.5 | МВ 9 |
| КМ 10 | М50х1.5 | 61 | 70 | 11 | 6 | 2.5 | МВ 10 |
| КМ 11 | М55х2 | 67 | 75 | 11 | 7 | 3 | МВ 11 |
| КМ 12 | М60х2 | 73 | 80 | 11 | 7 | 3 | МВ 12 |
| КМ 13 | М65х2 | 79 | 85 | 12 | 7 | 3 | МВ 13 |
| КМ 14 | М70х2 | 85 | 92 | 12 | 8 | 3.5 | МВ 14 |
| КМ 15 | М75х2 | 90 | 98 | 13 | 8 | 3.5 | МВ 15 |
| КМ16 | М80х2 | 95 | 105 | 15 | 8 | 3.5 | МВ 16 |
| КМ 17 | М85х2 | 102 | 110 | 15 | 8 | 3.5 | МВ 17 |
| КМ 18 | М90х2 | 108 | 120 | 16 | 10 | 4 | МВ 18 |
| КМ 19 | М95х2 | 113 | 125 | 17 | 10 | 4 | МВ 19 |
| КМ 20 | М100х2 | 120 | 130 | 18 | 10 | 4 | МВ 20 |
| КМ 21 | М105х2 | 126 | 140 | 18 | 12 | 5 | МВ 21 |
| КМ 22 | М110х2 | 133 | 145 | 19 | 12 | 5 | МВ 22 |
| КМ 23 | М115х2 | 137 | 150 | 19 | 12 | 5 | МВ 23 |
| КМ 24 | М120х2 | 138 | 155 | 20 | 12 | 5 | МВ 24 |
| КМ 25 | М125х2 | 148 | 160 | 21 | 12 | 5 | МВ 25 |
| КМ 26 | М130х2 | 149 | 165 | 21 | 12 | 5 | МВ 26 |
| КМ 27 | М135х2 | 160 | 175 | 22 | 14 | 6 | МВ 27 |
| КМ 28 | М140х2 | 160 | 180 | 22 | 14 | 6 | МВ 28 |
| КМ 29 | М145х2 | 171 | 190 | 24 | 14 | 6 | МВ 29 |
| КМ 30 | М150х2 | 171 | 195 | 24 | 14 | 6 | МВ 30 |
| КМ 31 | М155х3 | 182 | 200 | 25 | 16 | 7 | МВ 31 |
| КМ 32 | М160х3 | 182 | 210 | 25 | 16 | 7 | МВ 32 |
| КМ 34 | М165х3 | 193 | 210 | 26 | 16 | 7 | МВ 33 |
Обозначения:
КМ - обозначение гайки
d - номинальный диаметр резьбы
d1 - размер под ключ для шлицевой гайки
d2 - наружный диаметр гайки
h - высота гайки
b - ширина паза под ключ
t - глубина паза под ключ
МВ - обозначение многолапчатой шайбы DIN 5406
