DIN 966 Винт с полупотайной головкой (с крестообразным шлицем)

Изделие представляет собой винт с тупым концом и резьбой и сферической головкой с крестообразным шлицем с другой стороны. Не портит внешний вид скрепляемых деталей, благодаря чему нашел широкое применение во всех отраслях производства, будь то производство мебели или сборка станков, судов или автомобилей. Также популярен в домашнем быту. Аналог: ГОСТ 17474, ISO 7047. При необходимости винт с потайной полукруглой головкой DIN 966 проходит дополнительную обработку методом оцинковки. Изделие может обладать различными покрытиями, что способствует более стойкому переносу различных нагрузок из вне. Например, частые перепады температур, повышенная влажность, агрессивная внешняя среда и прочее.

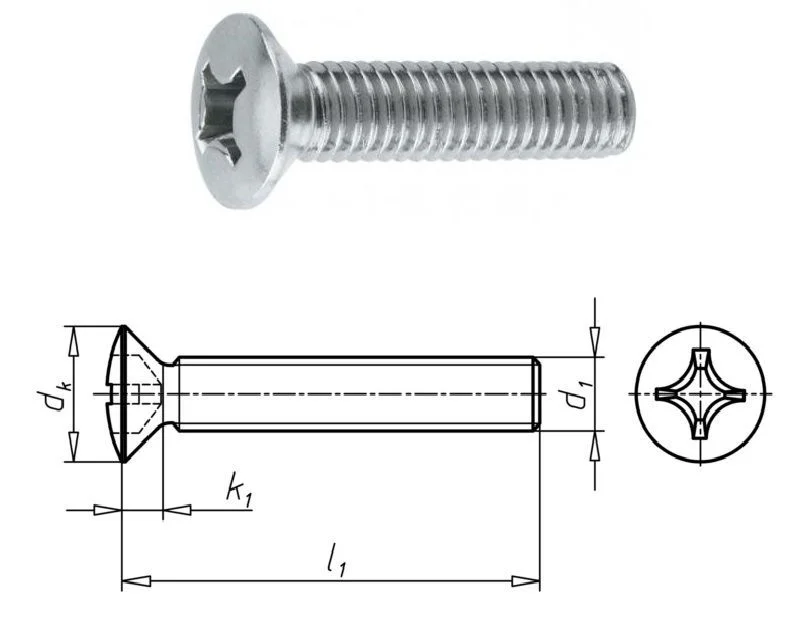

DIN 966

Данные крепежные детали просто незаменимы при сооружении различных технических средств разного назначения. Винт DIN 966 может присутствовать абсолютно во всех агрегатах, системах и механических узлах. При своем создании, рассматриваемый винт с потайной полукруглой головкой обрабатывается специальным штампом – шлиц типа Pozidrive, то есть крестообразный шлиц. Благодаря этому, данное крепежное изделие получило такое широкое применение повсеместно.

Таблица размеров

L(мм)	d
	M3	M4	M5	M6
8
10
12
16
20
25
30
35
40

Размеры винтов с полупотайной головкой DIN 966, крестообразный шлиц PZ в мм

dk	4.7	5.6	7.5	9.2	11	14,5
f	0.6	0.75	1	1.25	1.5	2
k	1.5	1.65	2.2	2.5	3	4
l
	M2.5	M3	M4	M5	M6	М8
3
4
5
6
8
10
12
14
16
18
20
22
25
30
35
40
45
50
55
60

Таблица размеров винтов с полупотайной головкой DIN 966 (ISO 7047) в мм

Обозначения:

d - номинальный диаметр резьбы
d_k - диаметр полупотайной головки
k - высота головки
f - высота полукруглой части головки
m - размер крестообразного шлица PH
b - длина резьбы винта
