DIN 960 Болт с мелкой неполной резьбой

Особопрочные шестигранные болты DIN 960 с не полной резьбой и мелким шагом. Чаще всего применяются в машиностроении, поэтому и используются в основном из высокопрочной стали класса прочности 8,8 10,9 или 12,9. Чуть реже болты с мелким шагом DIN 960 применяются для установки из нержавеющей стали или латуни или пластика. Применяются болты с мелкой резьбой для надежной фиксации конструкции где крупный шаг может вызвать дополнительный люфт изделия. Применяется в комплекте с шестигранными гайками как стандартного типа 934, так и низкими контргайками, а также гайками самоконтрящими, и обязательно укомплектовывается стопорными шайбами – либо стандартной плоской шайбой повышенной твердости 200HV 300HV (DIN 125 ISO 7089), либо тарельчатыми пружинами DIN 6796 DIN 2093.

DIN 960

Данный вид машиностроительного болта с мелким шагом представляет собой резьбовой стержень с головой под накидной ключ. Резьба выполнена с учетом следующих параметров - резьба не дорезана до головки, а имеется четкая длина резьбой части, определенная нормативами для данного вида.
Российский аналог DIN 960 – ГОСТ 7798 ГОСТ 7805 ГОСТ 15589. Международный аналог DIN 960 – ISO 8765

Основные материалы и покрытия DIN960

DIN 960 Болт с шестигранной головкой с метрической мелкой и супермелкой резьбой, неполная резьба

10.9 M 10 x 1 x 45
10.9 M 12 x 1,5 x 120
10.9 цинк M 14 x 1,5 x 100
8.8 M 10 x 1,25 x 110
А2 M 16 x 1,50 x 150
латунь M 20 x 1,50 x 100
полиамид, пластик M 14 x 1,50 x 60

½’’ UNF x 1 ¼’’
DIN 960 5/8’’ BSF x 2 ½’’

Основные размеры болтов с мелким шагом и неполной резьбой DIN960

Например: 8,8 М42 х 650мм M12 x 90 8.8 ZN

Аналоги ДИН 960

Дин 601 ISO 4017 - Машиностроительный болт с шестигранной головкой и неполной резьбой класса точности С. В то время как болты DIN 931 изготавливаются только классом точности А, В.
Дин 933 – Болт машиностроительный с шестигранной головой и полной резьбой. Отличие DIN 933 от DIN 931 – в исполнении нарезки резьбовой части.
Дин 961 – машиностроительный высокопрочный болт с шестигранной головой, полной резьбой и мелким либо супер мелким шагом резьбы.

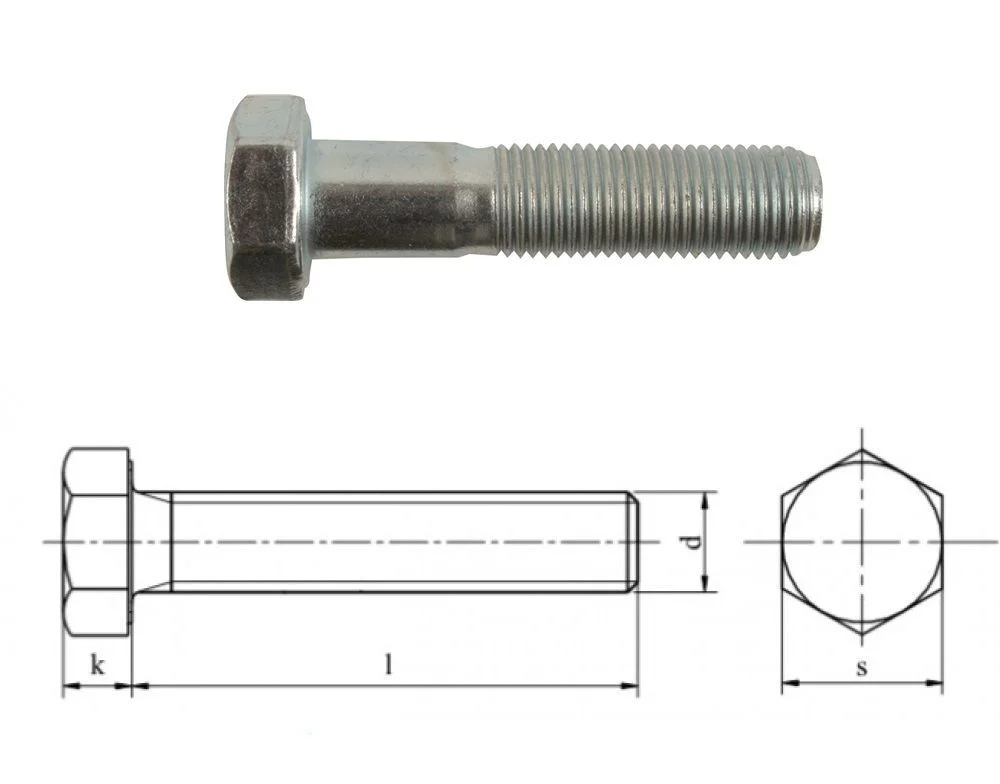

Таблица размеров и характеристик болтов с мелкой неполной резьбой DIN 960 в мм

D		М8	М10	М12	М14	М16	М18	М20	М22	М24	М27	М30	М36	М42	М48	М56	М64
P		1	1	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3	3	4	4
P		1	1,25	1,5	1,5	1,5	1,5	2	1,5	2	2	2	3	3	3	4	4
K		5,3	6,4	7,5	8,8	10	11,5	12,5	14	15	17	18,7	22,5	26	30	35	40
С	мин.	0,15	0,15	0,15	0,15	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3
С	макс.	0,6	0,6	0,6	0,6	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	1	1	1	1
R		0,4	0,4	0,6	0,6	0,6	0,6	0,8	0,8	0,8	1	1	1	1,2	1,6	2	2
е	DIN 960	14,38	18,9	21,1	24,49	26,75	30,14	33,53	38,85	39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9
е	ISO 8765	14,38	17,77	20,03	23,36	26,75	30,14	33,53	37,72	39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9
S	DIN 960	13	17	19	22	24	27	30	32	36	41	46	55	65	75	85	95
S	ISO 8765	13	16	18	21	24	27	30	34	36	41	46	55	65	75	85	95
В	L ≤ 125	22	26	30	34	38	42	46	50	54	60	66	-	-	-	-	-
	125 < L ≤ 200	28	32	36	40	44	48	52	56	60	66	72	84	96	108	-	-
	L > 200	41	45	49	53	57	61	65	69	73	79	85	97	109	121	137	153

Обозначения:

D - номинальный диаметр резьбы
P - шаг мелкой резьбы болта
K - высота головки болта
С - высота подголовка
R - радиус
e - диаметр описанной окружности, не менее
S - размер шестигранной головки под ключ
В - длина резьбовой части
L - длина болта
