Шайба плоская увеличенная (усиленная) DIN 7989 используется при соединении или креплении деталей или конструкций в производственных и строительных областях совместно с болтами, винтами, шурупами, шпильками и прочими цилиндрическими крепежными изделиями соответствующего диаметра. Шайба толстая служит для увеличения зоны давления на сопрягаемые при креплении элементы и для уменьшения расстояний резьбового соединения. Аналог: ГОСТ 17473, ISO 7045
DIN 7989 шайба плоская толстая
DIN 7989 — шайба плоская толстая. Используется при соединении или креплении деталей или конструкций в производственных и строительных областях совместно с болтами, винтами, шурупами, шпильками и прочими цилиндрическими крепежными изделиями соответствующего диаметра. Шайба толстая служит для увеличения зоны давления на сопрягаемые при креплении элементы и для уменьшения расстояний резьбового соединения.
Производство
Шайбы толстые плоские DIN 7989 производятся из углеродистой стали, нержавеющей стали А2 и А4, латуни, алюминия, пластмассы.
Таблица размеров на шайбу плоскую увеличенную (усиленную) DIN 7989
| d | d1 | d2 |
|---|---|---|
| M10 | 13.0 | 30 |
| M12 | 15.0 | 33 |
| M16 | 17.0 | 36 |
| M20 | 21.0 | 42 |
| М22 | 23.0 | 50 |
| M24 | 25.0 | 50 |
| M27 | 28.0 | 58 |
| M30 | 31.0 | 63 |
| M33 | 34.0 | 68 |
| M36 | 37.0 | 75 |
| d1 | d2 | h |
|---|---|---|
| 11 | 20 | 8 |
| 13.5 | 24 | 8 |
| 17.5 | 30 | 8 |
| 22 | 37 | 8 |
| 24 | 39 | 8 |
| 26 | 44 | 8 |
| 30 | 50 | 8 |
| 33 | 56 | 8 |
| 36 | 60 | 8 |
| 39 | 66 | 8 |

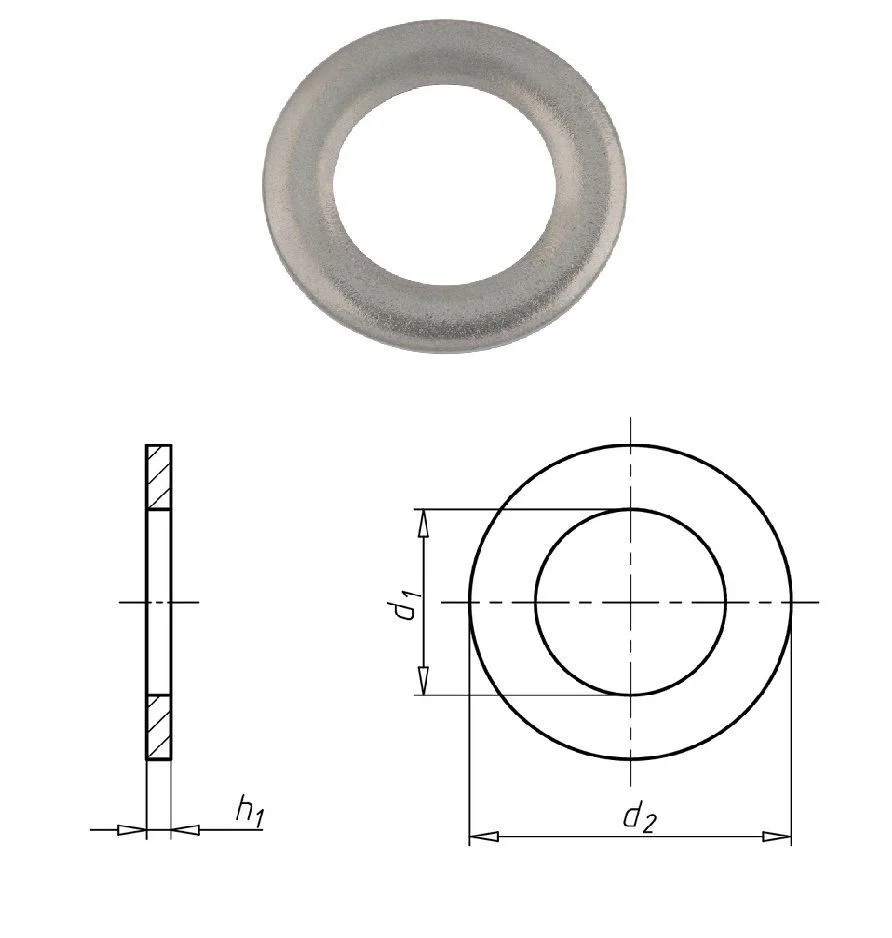

Обозначения:
d1 - внутренний диаметр
d2 - наружный диаметр
h - толщина
