DIN 6924 Гайка шестигранная, самоконтрящаяся c неметаллическим вкладышем. Материалы: Сталь: 5, 8, 10, 12 (класс прочности для гаек). Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование, гальваническое хромирование. Гайка является самым распространенным металлическим крепежным изделием. Обычно применяется с болтами, а также со шпильками, винтами. Как и остальные собратья 6924-ой гайки, она предназначена для передачи крутящихся моментов. Они могут возникнуть от воздействия на гайку специальным закручивающим инструментом. Это могут быть накидные ключи, Обычно гайка не используется одна, а в сублимации с шайбами и граверами. Аналог: ISO 7040, ISO 10512.
Гайка специальной конструкции - самоконтрящая гайка DIN 6924.
Самоконтрящая гайка DIN 6924 стоит от целого ряда аналогичных метизов особняком из-за ее необычной конструкции. Даже внешне она отличается от классической гайки, которую мы привыкли видеть и использовать при соединительных работах. Она шестигранная со скошенными боками. Но не в этом главное отличие. Гайка имеет специальный «нарост» в виде выпуклой окружности, похожей на гимнастический обруч, но только очень малого размера. Именно этот обруч и является венцом специального удлинения одного конца гайки.
Самоконтрящие гайки находят применение в тех узлах и соединениях, которые испытывают длительные и сильные вибрации. Для микширования вибрационных сил гайка снабжена специальной нейлоновой втулкой. Некоторые гайки имеют срезанные под углом края. То есть все делается для того, чтобы при вибрации соединенные при помощи болтов, винтов и самоконтрящих гаек узлы, самопроизвольно не рассоединялись. Это экономные гайки, поскольку относить к типу высоких нет никаких признаков и оснований.
Для производства самоконтрящей гайки с нейлоновым вкладышем применяют особую сталь класса 5─12, которая металлургическими предприятиями специально выпускается для гаек. Кроме этого прочная сталь дополнительно проходит обработку против коррозии, что дает возможность использовать этот тип крепежа в средах повышенной агрессивности. Метизы покрывают тончайшей пленкой цинка, никеля, хрома. При необходимости метизные заводы поставляют на профильные ликвидные площадки гайки из сталей, которые не боятся кислотных сред.

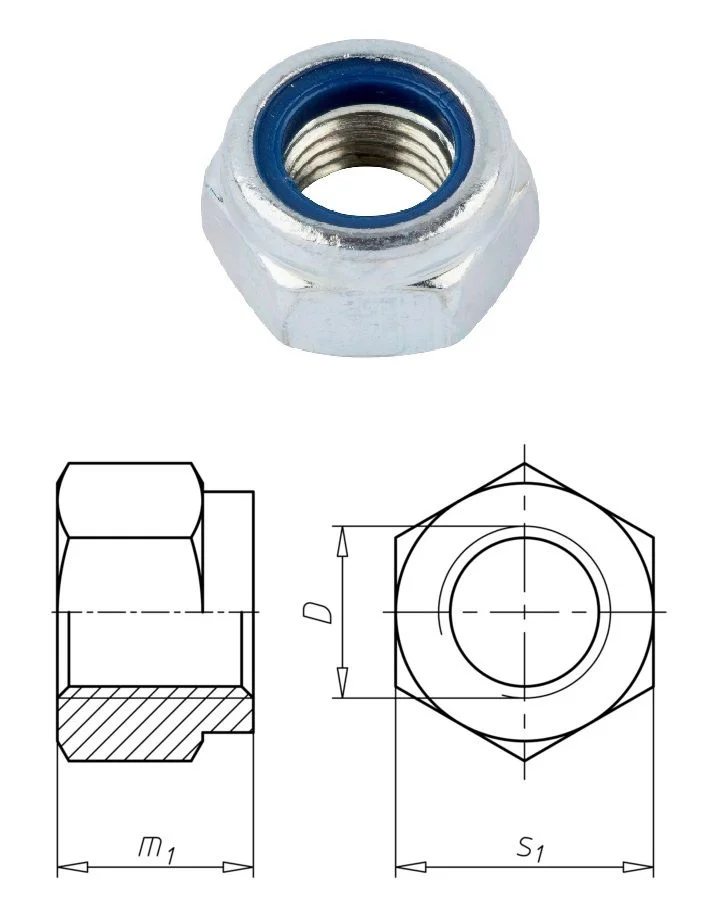

Размеры шестигранных самоконтрящихся гаек DIN 6924 в мм
| d | s | h | m | e мин. |
|---|---|---|---|---|
| М3 | 5.5 | 4.2 - 4.5 | 2.15 | 6.01 |
| М4 | 7 | 5.7 - 6.0 | 2.9 | 7.66 |
| M5 | 8 | 6.44 - 6.8 | 4.4 | 8.79 |
| M6 | 10 | 7.64 - 8.0 | 4.9 | 11.05 |
| M7 | 11 | 8.64 - 9.0 | 6.14 | 12.12 |
| M8 | 13 | 9.14 - 9.5 | 6.44 | 14.38 |
| M10 | 16 | 11.5 - 11.9 | 8.04 | 17.77 |
| M12 | 18 | 14.5 - 14.9 | 10.37 | 20.03 |
| M14 | 21 | 16.3 - 17.0 | 12.1 | 23.35 |
| M16 | 24 | 18.3 - 19.1 | 14.1 | 26.75 |
| M18 | 27 | 19.8 - 20.6 | 15.1 | 29.56 |
| M20 | 30 | 21.5 - 22.8 | 16.9 | 32.95 |
| M22 | 34 | 23.2 - 24.5 | 18.1 | 37.29 |
| M24 | 36 | 25.8 - 27.1 | 20.2 | 39.55 |
| M27 | 41 | 29.4 - 31.0 | 22.5 | 45.20 |
| M30 | 46 | 31.0 - 32.6 | 24.3 | 50.85 |
| M33 | 50 | 33.9 - 35.5 | 27.4 | 55.37 |
| M36 | 55 | 37.3 - 38.9 | 29.4 | 60.79 |
| M39 | 60 | 40.4 - 42.0 | 31.8 | 66.44 |
| M42 | 65 | 43.4 - 45.0 | 34 | 71.30 |
| M45 | 70 | 46.4 - 48.0 | 36 | 76.95 |
| M48 | 75 | 48.4 - 50.0 | 38 | 82.6 |
