Зубчатая упругая шайба - DIN 6797. Этот тип металлических крепежных изделий широко используется как стопорный элемент. Конечно, речь идет о шайбе DIN 6797. Запорная шайба представляет собой деталь с внешними зубцами. Изготавливается из пружинной стали, которая во многих случаях проходит дополнительную обработку. Нанесенный цинковый слой методом гальваники оберегает изделие от коррозии. Также для производства стали применяют нержавеющие стали А2 (тип 12Х18Н9Т) или стали кислостойкие аустенитные типа 10Х17Н13М2Т. Для многих производств используют для изготовления этого вида метизов высокопрочные сплавы, бронзу, пластик и металлы цветные. Шайба в полном объеме соответствует немецкому стандарту DIN.
DIN 6797 А Шайба зубчатая упругая
6797-ая стопорная шайба всегда работает вместе с болтами, винтами, шпильками и является очень эффективным металлическим крепежным инструментом, который препятствует рассоединению скрепленных плоскостей, узлов и деталей. Подложенная под винтовые крепежи, шайба увеличивает площадь захвата и тем самым увеличивает активное сопротивление самопроизвольному отвертыванию винтовых метизов под воздействием вибрационных и других сил. Кроме этого препятствует деформации скрепленных плоскостей.
Все виды стопорных шайб, в том числе и 6797 DIN, используются в узлах и механизмах в машиностроении, судостроении, автомобилестроении, приборостроении и так далее. Их назначение надежно фиксировать в работающих механизмах вращающиеся детали узлы. Также без них невозможно обеспечить безопасную работу рычагов и тяг, которые закреплены на осях и валах.
Импортируемые метизы данного вида из Германии и других стран Европы, отвечают высоким технологическим требованиям и отличаются долговечной эксплуатацией. Отечественные метизные предприятия также выпускают в большом количестве 6797-ю шайбу из различного материала и для различного назначения.
Купить DIN 6797
Данный метиз всегда в наличии на накопительном складе нашей компании. Мы принимает заявки на покупку шайбы стопорной вогнутой упругой из различных сталей, а также из цветных металлов и так далее. Отгрузка товара только после предварительной оплаты.
В нашей компании вы можете купить шайбу din 6797 оптом и в розницу. Для этого позвоните нам по телефону +7(812)313-22-80 и наши менеджеры помогут вам выбрать подходящие шайбы по самым низким ценам в Санкт-Петерубрге.
Стандарт DIN 6797 А.
Описание: DIN 6797 А Шайба зубчатая упругая, форма А - внешние зубцы.
Материалы:
- Сталь пружинная
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: нержавеющая сталь А2 типа 12Х18Н9Т, кислотостойкая аустенитная сталь А4 типа 10Х17Н13М2Т.
- Цветные металлы, сплавы, пластик: бронза.

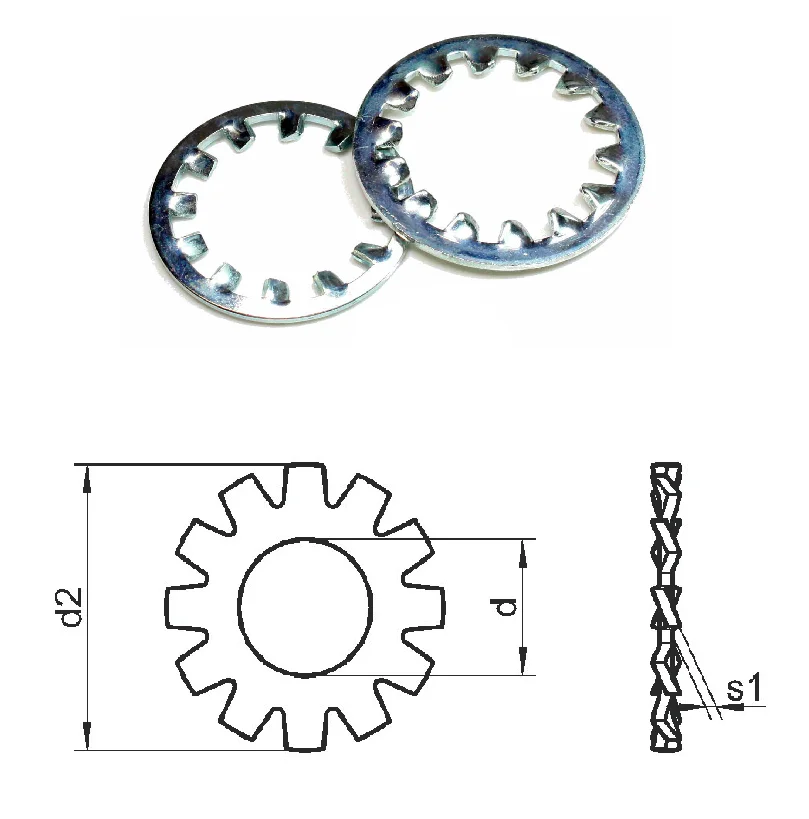

Размеры упругой зубчатой шайбы DIN 6797 А в мм:
| d | d1 | d2 | s |
|---|---|---|---|
| М2 | 2.2 | 4.5 | 0.3 |
| М2.5 | 3.2 | 5.5 | 0.4 |
| М3 | 3.7 | 6.0 | 0.4 |
| М3.5 | 4.3 | 7.0 | 0.5 |
| M4 | 5.3 | 8.0 | 0.5 |
| M5 | 5.5 | 10.0 | 0.6 |
| М6 | 6.4 | 11.0 | 0.7 |
| M7 | 7.4 | 12.5 | 0.8 |
| М8 | 8.4 | 15.0 | 0.8 |
| M10 | 10.5 | 18.0 | 0.9 |
| М12 | 13.0 | 20.5 | 1.0 |
| M14 | 15.0 | 24.0 | 1.0 |
| M16 | 17.0 | 26.0 | 1.2 |
| M18 | 19.0 | 30.0 | 1.4 |
| M20 | 21.0 | 33.0 | 1.4 |
| M22 | 23.0 | 36.0 | 1.5 |
| M24 | 25.0 | 38.0 | 1.5 |
| M27 | 28.0 | 44.0 | 1.6 |
| M30 | 31.0 | 48.0 | 1.6 |
| d* | d1 | d2 | s |
|---|---|---|---|
| М3 | 3.2 | 6 | 0.4 |
| М3.5 | 3.7 | 7 | 0.5 |
| M4 | 4.3 | 8 | 0.5 |
| M5 | 5.3 | 10 | 0.6 |
| М6 | 6.4 | 11 | 0.7 |
| М8 | 8.4 | 15 | 0.8 |
| M10 | 10.5 | 18 | 0.9 |
| М12 | 13 | 20.5 | 1 |
* - размер резьбы крепёжного изделия
| d* | d1 | d2 | s |
|---|---|---|---|
| М3 | 3.2 | 6 | 0.4 |
| М3.5 | 3.7 | 7 | 0.5 |
| M4 | 4.3 | 8 | 0.5 |
| M5 | 5.3 | 10 | 0.6 |
| М6 | 6.4 | 11 | 0.7 |
| M7 | 7.4 | 12.5 | 0.8 |
| М8 | 8.4 | 15 | 0.8 |
| M10 | 10.5 | 18 | 0.9 |
| М12 | 13 | 20.5 | 1 |
| M14 | 15 | 24 | 1 |
| M16 | 17 | 26 | 1.2 |
| M18 | 19 | 30 | 1.4 |
| M20 | 21 | 33 | 1.4 |
| M22 | 23 | 36 | 1.5 |
| M24 | 25 | 38 | 1.5 |
| M27 | 28 | 44 | 1.6 |
| M30 | 31 | 48 | 1.6 |
* - размер резьбы крепёжного изделия
