DIN 553 Винт установочный стопорный с прямым шлицем и острым коническим концом. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга. Аналог: ГОСТ 1476, ISO 7434. В мире метизов этот крепежный элемент привлекает внимание не только своим внешним видом, но и функциональным применением. Он стопорит разъединение плоскостей, узлов и деталей. Оригинальное решение прочного соединения двух конструктивных элементов было найдено несколько нетрадиционным методом ─ при помощи цилиндрического стержня с коническим наконечником. По внешней стороне цилиндрического стержня нарезана метрическая резьба. Небольшой металлический крепеж, то очень эффективный. Как говорят, мал золотник да дорог.
Общее описание
Установочный винт специальной формы DIN 553. В разнообразии металлических крепежных изделий винт установочный занимает особое положение благодаря своему применению.
Этот винт применяют для радиальной и осевой стабилизации на валу необходимых деталей. Его вкручивают в шкив, колесо, втулку. При этом заостренный наконечник проникает в отверстие, просверленное в валу. Это дает возможность предельно точно фиксировать на нем детали. Этот тип винта отличается от металлического крепежного изделия тем, что резьба у него сплошная. Винт может иметь или не иметь оголовка, а его нажимной сферический или конический наконечник служит для фиксации деталей. Благодаря необычной геометрической форме наконечника, винт идеально фиксирует детали относительно друг друга. Чтобы сочленение вала и деталей на нем было идеальным, углубление для наконечника сверлят точно по его размеру. Необходимо отметить, что таким образом сочлененные детали потом редко подлежат разъединению. Для скрепления деталей, изготовленных из мягкого материала, применяют специальные самонарезные шурупы по металлу типа 6. Винты DIN 553 изготавливают из нержавеющей стали.
Установочные винты, которые имеют сферические или конические наконечники, находят массовое применение в таких отраслях производства, как приборостроение, машиностроение, судостроение и так далее. Соответствуют по своему качеству и другим параметрам ГОСТу 1476, что идентично немецкому 553-му din, а также международному сертификационному соответствию качества EN ISO 7434.
Таблица размеров
| n | 0.25 | 0.4 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 |
|---|---|---|---|---|---|---|---|---|---|
| dt | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 1.5 | 2 | 2.5 | 3 |
| t мин. | 0.64 | 0.72 | 0.8 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
| t макс. | 0.84 | 0.95 | 1.05 | 1.42 | 1.63 | 2 | 2.5 | 3 | 3.6 |
| l | d | ||||||||
| M2 | М2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| 4 |
|
|
|||||||
| 5 |
|
|
|
|
|
||||
| 6 |
|
|
|
|
|
|
|||
| 8 |
|
|
|
|
|
|
|
||
| 10 |
|
|
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
|
|
| 18 |
|
|
|
||||||
| 20 |
|
|
|
|
|
|
|
||
| 25 |
|
|
|
|
|
|
|||
| 30 |
|
|
|
|
|
|
|||
| 35 |
|
|
|
|
|
||||
| 40 |
|
|
|
|
|
||||
| 45 |
|
|
|
|
|||||
| 50 |
|
|
|
|
|
||||
| 60 |
|
|
|
||||||
| d | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | М6 | М8 | М10 | М12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| n | 0,2 | 0,2 | 0,2 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | |
| t | 0,4 | 0,4 | 0,48 | 0,56 | 0,64 | 0,72 | 0,8 | 0,96 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 | |
| dt | 0,1 | 0,12 | 0,14 | 0,16 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 3 | |
| l | мин. | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 8 | 10 | 20 |
| макс. | 4 | 4 | 5 | 3 | 12 | 12 | 20 | 16 | 30 | 25 | 40 | 50 | 60 | 80 | |

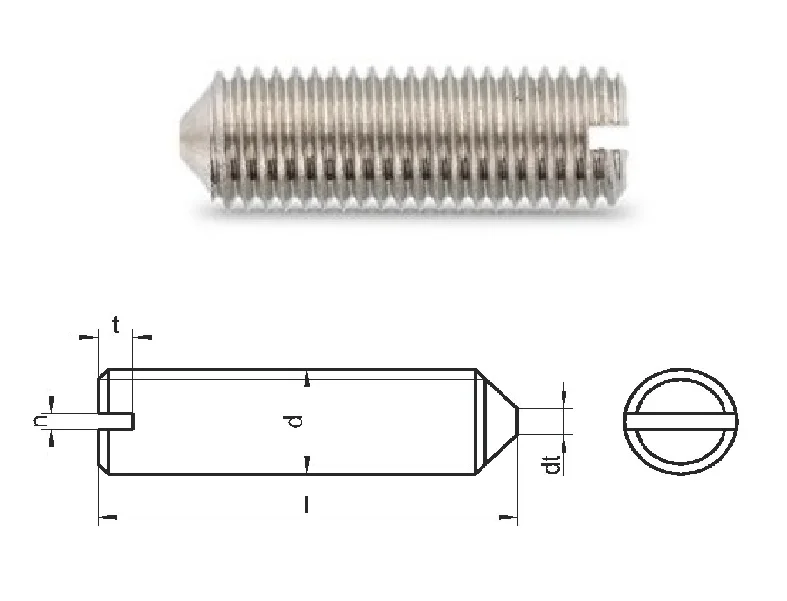

Обозначения:
d - номинальный диаметр резьбы
n - ширина шлица головки винта
t - глубина шлица
dt - диаметр конического конца
l - длина винта
