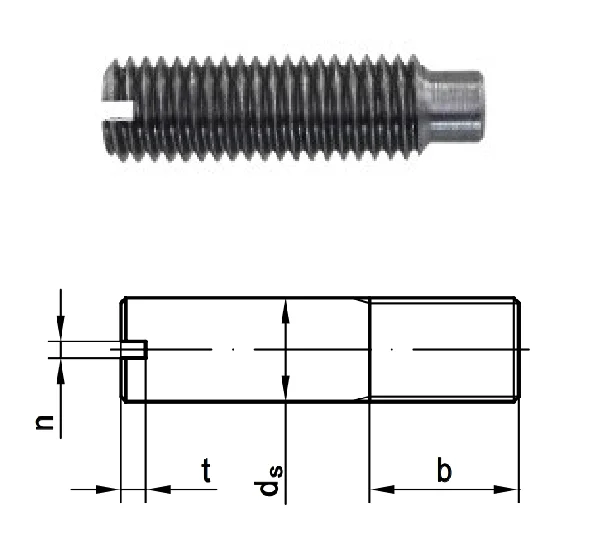

DIN 417 Винт установочный с цилиндрическим концом (цапфой) и прямым шлицем. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга. Материалы: Сталь: 14Р, 14Н, Сталь с покрытием: гальваническая оцинковка, Нержавеющая сталь А2, А4, Цветные металлы, сплавы, пластик: латунь.
Стандарт DIN 417 соответствует ГОСТ 1478, ISO 7435
Описание: DIN 417 Винт установочный с цилиндрическим концом (цапфой) и прямым шлицем. Конец установочного винта имеет специальную форму, служащую для фиксации изделий относительно друг друга.
Материалы:
- Сталь: 14Р, 14Н
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь А2, А4
- Цветные металлы, сплавы, пластик: латунь.
Размеры установочных винтов DIN 417 в мм:
| n | 0.4 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.6 |
|---|---|---|---|---|---|---|---|
| z мин. | 1.25 | 1.5 | 2 | 2.5 | 3 | 4 | 5 |
| l | d | ||||||
| M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | |
| 3 |
|
|
|||||
| 4 |
|
|
|
||||
| 5 |
|
|
|
|
|
||
| 6 |
|
|
|
|
|
||
| 8 |
|
|
|
|
|
|
|
| 10 |
|
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
|
| 16 |
|
|
|
|
|
|
|
| 18 |
|
|
|
|
|
|
|
| 20 |
|
|
|
|
|
|
|
| 25 |
|
|
|
|
|
|
|
| 30 |
|
|
|
|
|||
| 35 |
|
|
|
|
|||
| 40 |
|
|
|||||
| d | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | М6 | М8 | М10 | М12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,75 | |
| n | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,6 | 2 | 2,5 | 2 | |
| z | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 4 | 5 | 6 | |
| l | мин. | 2 | 3 | 4 | 5 | 5 | 6 | 8 | 8 | 10 | 12 | 20 |
| макс. | 3 | 6 | 8 | 12 | 16 | 16 | 20 | 30 | 40 | 55 | 80 | |
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
n - ширина шлица винта
z - длина цилиндрического конца (цапфы)
l - длина винта
