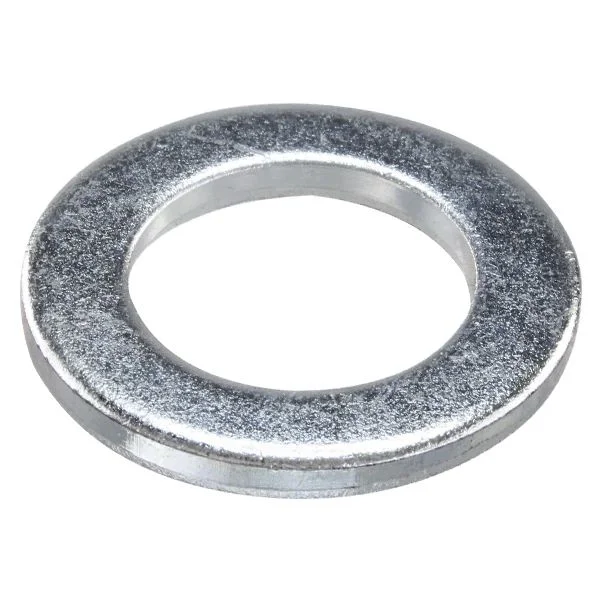

Стальные узкие шайбы DIN 433 представляют собой одни из самых популярных крепежных изделий, используемых в машиностроительной отрасли, строительстве и множестве других промышленных направлений. Эти элементы помогают уменьшить давление на поверхность материала и предотвратить самопроизвольное откручивание резьбовых соединений, особенно когда конструкция подвергается вибрациям и интенсивным нагрузкам. Надежную фиксацию винтов, болтов и гаек обеспечивает плоская форма шайб и их небольшой выступ относительно поверхности крепежной головки.
Основные особенности стальных шайб DIN 433
Широкое использование шайб DIN 433 в таких сферах, как машиностроение, производство оборудования, строительство и многие другие промышленные области, обусловлено их выдающейся механической стойкостью. Изделия из стали обладают высокой сопротивляемостью к деформациям и разрушениям.
- Материал: Чаще всего применяется сталь углеродистых марок, обеспечивающая прочность и надежность.
- Защитное покрытие: Для улучшения коррозионностойкости нередко применяют покрытия вроде цинка, никеля или хрома.
- Диапазон размеров: Доступный выбор диаметров от М2 до М36 позволяет выбрать оптимальную шайбу практически для любой задачи.
- Соответствие стандартам: Шайбы соответствуют международным требованиям ISO 7092 и российским нормативам ГОСТ 10450-78, что является гарантией высокого уровня качества.
Преимущества стальных шайб DIN 433
Узкие стальные шайбы DIN 433 обеспечивают высокую степень надежности для критически важных креплений. Применение этих элементов значительно снижает риски возникновения дефектов и увеличивает срок службы конструкций.
- Надёжная фиксация. За счет своей формы, узкие шайбы предотвращают смещение крепежа даже при значительных воздействиях.
- Многофункциональность. Разнообразие доступных размеров и материалов позволяет использовать шайбы в широком спектре задач.
- Длительный ресурс эксплуатации. Высокая устойчивость к износу и воздействию агрессивных сред продлевает срок службы крепежных узлов.
- Легкость установки. Монтаж шайб прост и не требует специального инструмента.
Где приобрести шайбы DIN 433?
Компания «Трайв» предлагает широкий ассортимент качественных стальных узких шайб DIN 433, прошедших строгий контроль качества. Покупка возможна как небольшими партиями, так и крупными заказами с доставкой по всей России и странам СНГ.
Шайбы DIN 433 играют важную роль в обеспечении надежного крепления деталей в самых разных конструкциях. Благодаря своей многофункциональности, прочности и соответствию мировым стандартам, они остаются предпочтительным вариантом для большинства отраслей промышленности.
Таблица размеров стальных плоских узких уменьшенных шайб DIN 433 под винты в мм
| d | d1 | d2 | h | |
|---|---|---|---|---|
| М1 | 1.1 | 2.5 | 0.3 | |
| М1.2 | 1.3 | 3 | 0.3 | |
| М1.4 | 1.5 | 3 | 0.3 | |
| M1.6 | 1.7 | 3.5 | 0.3 | |
| М1.8 | 2.0 | 4 | 0.3 | |
| M2 | 2.2 | 4.5 | 0.3 | |
| М2.2 | 2.4 | 4.5 | 0.3 | |
| M2.5 | 2.7 | 5 | 0.5 | |
| M3 | 3.2 | 6 | 0.5 | |
| M3.5 | 3.7 | 7 | 0.5 | |
| M4 | 1/8" | 4.3 | 8 | 0.5 |
| M5 | 3/16" | 5.3 | 9 | 1 |
| M6 | 6.4 | 11 | 1.6 | |
| М7 | 1/4" | 7.4 | 12 | 1.6 |
| M8 | 5/16" | 8.4 | 15 | 1.6 |
| M10 | 3/8" | 10.5 | 18 | 1.6 |
| M12 | 7/16" | 13 | 20 | 2 |
| M14 | 15 | 24 | 2.5 | |
| M16 | 5/8" | 17 | 28 | 2.5 |
| M18 | 19 | 30 | 3 | |
| M20 | 3/4" | 21 | 34 | 3 |
| М22 | 7/8" | 23 | 37 | 3 |
| М24 | 25 | 39 | 4 | |
| М27 | 28 | 44 | 4 | |
| М30 | 1 1/8" | 31 | 50 | 4 |
| М33 | 1 1/4" | 34 | 56 | 5 |
| М36 | 1 3/8" | 37 | 60 | 5 |
Обозначения:
d - номинальный диаметр метрической, дюймовой резьбы винтов
d1 - внутренний диаметр шайбы, мин.
d2 - наружный диаметр, макс.
h - толщина шайбы
