Гайки DIN 6924 представляют собой важный элемент крепежа, широко применяемый в различных отраслях промышленности. Эти изделия отличаются особым конструктивным решением, обеспечивающим надежную фиксацию резьбового соединения без использования дополнительных стопорящих элементов.
DIN 6924 Основные преимущества
Стандарт DIN 6924 определяет технические требования к шестигранным самоконтрящимся гайкам, которые успешно предотвращают самопроизвольное раскручивание во время эксплуатации. Особенностью конструкции является наличие вкладыша из неметаллического материала, обычно нейлонового или пластикового, который обеспечивает необходимое трение для предотвращения ослабления соединения.
- Высокая надежность фиксации резьбового соединения
- Отсутствие необходимости в дополнительных элементах стопорения
- Длительный срок службы без потери функциональных свойств
- Возможность многократного использования
- Стойкость к вибрационным нагрузкам
В машиностроении и других отраслях промышленности стальная гайка DIN 6924 применяется там, где критически важна надежность соединения. Изделия успешно используются в условиях постоянных вибраций и динамических нагрузок, демонстрируя отличные показатели удержания. Наличие специального вкладыша обеспечивает стабильное давление на резьбу болта или шпильки.
Характеристики и критерии выбора
Стальные самоконтящиеся гайки DIN 6924 изготавливаются из углеродистых сталей класса прочности 5, 8, 10 и 12 размерами от М3 до М48. Ближайшие аналоги изготавливаются по международным стандартам ISO 7040 и ISO 10512, а также Российскому ГОСТ Р 50273-92. Они могут иметь незначительные отличия по типоразмерам, из-за этого при подборе подходящих аналогов рекомендуется предварительно получить консультацию специалиста.
При выборе крепежа следует учитывать несколько важных факторов:
- Класс прочности материала
- Размеры и параметры резьбы
- Условия эксплуатации
- Требования к коррозионной стойкости
Важно отметить, что низкая стоимость не должна быть основным критерием выбора, поскольку от качества крепежа зависит безопасность всей конструкции.
Где купить стальные гайки DIN 6924?
Для приобретения продукции высшего качества обращайтесь в компанию «Трайв». Мы рады предложить вам стальные самоконтящиеся гайки DIN 6924, как мелким оптом, так и крупными партиями. Осуществляем доставку по всей территории России и в страны СНГ. Для получения детальной информации по заказу свяжитесь с нашими специалистами через звонок или форму заявки на нашем сайте — мы обеспечим оперативную помощь!

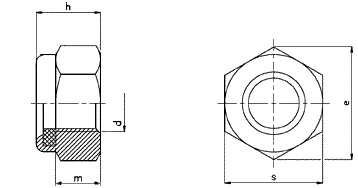

Таблица размеров шестигранных самоконтрящихся гаек DIN 6924 в мм
| d | s | h | m | e |
|---|---|---|---|---|
| М3 | 5.5 | 4.2 - 4.5 | 2.15 | 6.01 |
| М4 | 7 | 5.7 - 6.0 | 2.9 | 7.66 |
| M5 | 8 | 6.44 - 6.8 | 4.4 | 8.79 |
| M6 | 10 | 7.64 - 8.0 | 4.9 | 11.05 |
| M7 | 11 | 8.64 - 9.0 | 6.14 | 12.12 |
| M8 | 13 | 9.14 - 9.5 | 6.44 | 14.38 |
| M10 | 16 | 11.5 - 11.9 | 8.04 | 17.77 |
| M12 | 18 | 14.5 - 14.9 | 10.37 | 20.03 |
| M14 | 21 | 16.3 - 17.0 | 12.1 | 23.35 |
| M16 | 24 | 18.3 - 19.1 | 14.1 | 26.75 |
| M18 | 27 | 19.8 - 20.6 | 15.1 | 29.56 |
| M20 | 30 | 21.5 - 22.8 | 16.9 | 32.95 |
| M22 | 34 | 23.2 - 24.5 | 18.1 | 37.29 |
| M24 | 36 | 25.8 - 27.1 | 20.2 | 39.55 |
| M27 | 41 | 29.4 - 31.0 | 22.5 | 45.20 |
| M30 | 46 | 31.0 - 32.6 | 24.3 | 50.85 |
| M33 | 50 | 33.9 - 35.5 | 27.4 | 55.37 |
| M36 | 55 | 37.3 - 38.9 | 29.4 | 60.79 |
| M39 | 60 | 40.4 - 42.0 | 31.8 | 66.44 |
| M42 | 65 | 43.4 - 45.0 | 34 | 71.30 |
| M45 | 70 | 46.4 - 48.0 | 36 | 76.95 |
| M48 | 75 | 48.4 - 50.0 | 38 | 82.60 |
Обозначения:
d - номинальный диаметр резьбы
s - размер гайки под ключ
h - высота гайки
m - высота резьбовой части, мин.
e - диаметр описанной окружности, мин.
