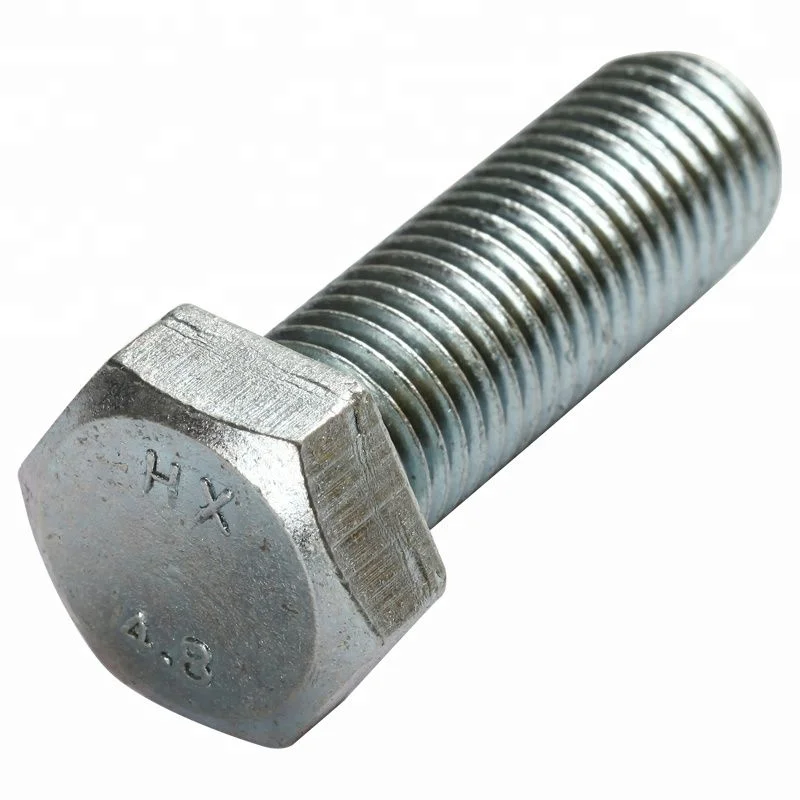

В приборах, оборудовании, машинах и механизмах, изготовленных по зарубежным стандартам, часто используются дюймовые болты. Это крепёжные изделия, отличающиеся по своим характеристикам от метизов с метрической резьбой.
Особенности дюймовых болтов
Отличием от крепежа другого типа является наличие дюймовой резьбы. Профиль витков представляет собой равнобедренный треугольник, верхний угол которого составляет 55 или 60 градусов.
Производители выпускают дюймовые болты с различным классом прочности. Это позволяет подбирать крепёж с учетом эксплуатационных условий.
Тип шага
Метизы выпускают согласно определенным стандартам. Нормативные документы предусматривают изготовление дюймовых болтов с тремя шагами резьбы:
- unf - мелкий;
- unc - крупный;
- unef - особо мелкий.
По своей форме резьба изготавливается цилиндрической или конической. В первом случае внешний и внутренний диаметр не меняется на протяжении всего стержня. У деталей конической формы размер уменьшается к краю детали.
Область применения дюймовых болтов
Дюймовые болты unf или unc широко применяются в различных сферах деятельности. В зависимости от конфигурации их используют:
- при выполнении такелажных и монтажных работ. С их помощью выполняют быстросъемные соединения объектов со стропами;
- при сборке машин и механизмов. При выборе unf или unc изделия с требуемой степенью прочности удаётся выполнить надежное соединение, устойчивое к механической нагрузке;
- для сборки бытовой техники;
- при изготовлении станков и различного оборудования;
- для сборки корпусной и мягкой мебели.
На этом перечень мест, где применяются дюймовые болты unf и unc, не заканчивается. Крепежные элементы такого типа широко распространены в автомобилестроении, промышленности, строительной сфере и т.д.
Как измерить резьбу
Для определения соответствия размеров дюймовых и метрических крепежных элементов используют таблицу. Чтобы измерить шаг, применяют специализированный инструмент. При его отсутствии можно определить параметры приблизительно.
Для этого потребуется подобрать unf или unc гайку с заведомо известными характеристиками. Если элемент будет накручиваться без усилий на протяжении всего стержня, значит, болт соответствует параметрам гайки. При отсутствии крепежа с известными характеристиками определить шаг можно в следующем порядке:
- Приложить первый виток к нулевой отметке на измерительном инструменте со шкалой в дюймах.
- Посчитать количество выступов, расположенных на стержне в пределах одного дюйма.
- Расстояние делят на количество витков.
Так с помощью математических расчётов определяют шаг дюймовой резьбы болта. Полученное значение является приблизительным. Для более точных измерений потребуется наличие специализированного инструмента.
Выбирая крепежный элемент, учитывают длину стержня, диаметр и конфигурацию головки. Так удается получить надежное соединение, соответствующее эксплуатационным условиям.
Lt дюйм | 0.750 | 0.875 | 1.000 | 1.125 | 1.250 | 1.500 | 1.750 | 2.000 | 2.250 | 2.750 | 3.250 |
F дюйм | 5/32 | 13/64 | 15/64 | 9/32 | 5/16 | 25/64 | 15/32 | 35/64 | 39/64 | 25/32 | 15/16 |
A дюйм | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 15/16 | 1 1/8 | 1 5/16 | 1 1/2 | 1 7/8 | 2 1/4 |
L дюйм | d дюйм | ||||||||||
1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1 1/4 | 1 1/2 | |
1/2 | + | + | |||||||||
5/8 | + | + | |||||||||
3/4 | + | + | + | + | + | ||||||
7/8 | + | + | |||||||||
1 | + | + | + | + | + | + | |||||
1 1/4 | + | + | + | + | + | + | + | ||||
1 1/2 | + | + | + | + | + | + | + | + | + | ||
1 3/4 | + | + | + | + | + | + | + | + | |||
2 | + | + | + | + | + | + | + | + | + | ||
2 1/4 | + | + | + | + | + | + | |||||
2 1/2 | + | + | + | + | + | + | + | + | + | + | + |
2 3/4 | + | + | + | + | |||||||
3 | + | + | + | + | + | + | + | + | + | + | |
3 1/4 | + | + | |||||||||
3 1/2 | + | + | + | + | + | + | + | + | |||
4 | + | + | + | + | + | + | + | + | + | + | |
4 1/2 | + | + | + | ||||||||
5 | + | + | + | + | + |
Обозначения:
d - номинальный диаметр резьбы
Lt - длина резьбовой части болта
F - высота шестигранной головки
А - размер головки под ключ
L - длина тела болта
Lt дюйм | 0.750 | 0.875 | 1.000 | 1.125 | 1.250 | 1.500 | 1.750 | 2.000 | 2.250 | 2.750 | 3.250 |
F дюйм | 5/32 | 13/64 | 15/64 | 9/32 | 5/16 | 25/64 | 15/32 | 35/64 | 39/64 | 25/32 | 15/16 |
A дюйм | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 15/16 | 1 1/8 | 1 5/16 | 1 1/2 | 1 7/8 | 2 1/4 |
L дюйм | d дюйм | ||||||||||
1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1 1/4 | 1 1/2 | |
1/2 | + | + | |||||||||
5/8 | + | + | |||||||||
3/4 | + | + | + | + | + | ||||||
7/8 | + | + | |||||||||
1 | + | + | + | + | + | + | |||||
1 1/4 | + | + | + | + | + | + | + | ||||
1 1/2 | + | + | + | + | + | + | + | + | + | ||
1 3/4 | + | + | + | + | + | + | + | + | |||
2 | + | + | + | + | + | + | + | + | + | ||
2 1/4 | + | + | + | + | + | + | |||||
2 1/2 | + | + | + | + | + | + | + | + | + | + | + |
2 3/4 | + | + | + | + | |||||||
3 | + | + | + | + | + | + | + | + | + | + | |
3 1/4 | + | + | |||||||||
3 1/2 | + | + | + | + | + | + | + | + | |||
4 | + | + | + | + | + | + | + | + | + | + | |
4 1/2 | + | + | + | ||||||||
5 | + | + | + | + | + |
Обозначения:
d - номинальный диаметр резьбы
Lt - длина резьбовой части болта
F - высота шестигранной головки
А - размер головки под ключ
L - длина тела болта
