Винты установочные

Установочный винт представляет собой деталь цилиндрической формы с нанесенной на нее резьбой. Один конец установочного винта выполняется в виде плоского или шестигранного шлица. Конфигурация торцов деталей отличается и подбирается отдельно для каждого случая.

Область применения

Винты применяют в машиностроительной, приборостроительной и других видах деятельности. Часто изделия используют для фиксации деталей на валу. Это могут быть втулки, шкивы и т д.

Установочные винты предотвращают радиальное и осевое смещение детали. Инструмент для закручивания подбирают отдельно для каждого случая. При этом учитывают конфигурацию шлица.

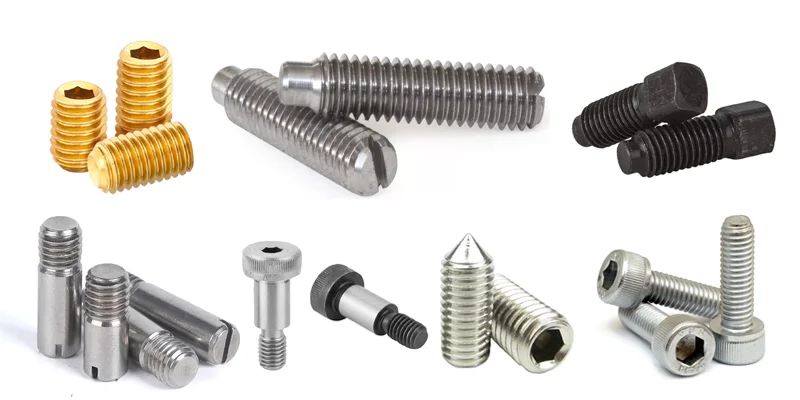

Типы установочных винтов

Способ монтажа крепежа зависит от его вида. Перед креплением требуется просверлить отверстие и нарезать внутреннюю резьбу. Все детали делят на две большие группы:

1. Нажимные. Имеют плоские или круглые концы. При закручивании фиксируют деталь, прижимаясь к ее поверхности. Так, если установочный винт с плоским концом вмонтирован в шкив на валу, он удерживает вращающуюся деталь от осевого смещения. Дополнительно с метизом этой группы устанавливают шпонку. Она позволяет передавать момент вращения со шкива на вал.
2. Врезные. При монтаже установочный винт закручивается по резьбе одной заготовки и попадает в углубление второй. Так удается исключить вероятность осевого и радиального смещения. Применение шпонки не требуется. Врезное изделие надежно удерживает шкив или втулку при передаче момента вращения.

Правильно подобранный установочный винт позволяет получить надежное соединение элементов. Производители выпускают продукцию, характеристики которой подходят под определенные требования.

Соответствие стандартам

Для получения качественных метизов их выпуск регулируется ГОСТ. Крепежные элементы зарубежного производства выпускают по стандарту DIN. Производитель выпускает установочные винты в соответствии с:

1. ГОСТ 11074. Крепеж представляет собой элемент цилиндрической формы с резьбой на всю его длину. В качестве материала применяют углеродистую и нержавеющую сталь, латунь и другие сплавы цветных металлов. Изделие не имеет выступов на торце. Инструментом для закручивания является шестигранник. При такой конструкции удается полностью закрутить резьбовой элемент в заготовку. Характеристики соответствуют зарубежному стандарту DIN 913.

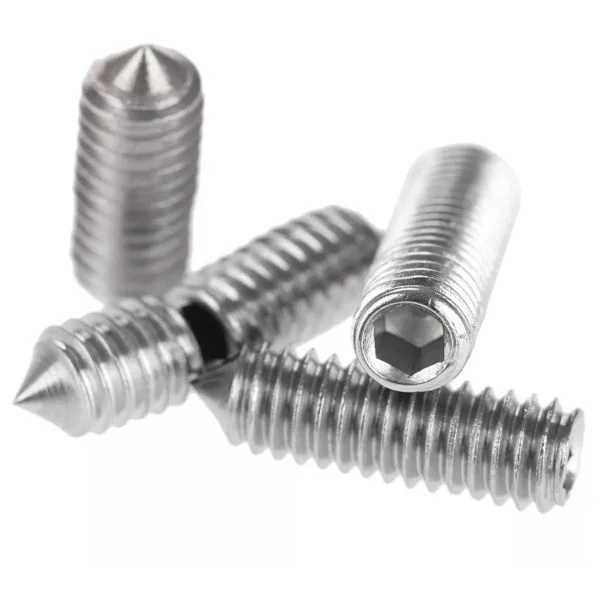

2. ГОСТ 8878. Элемент с внутренним шестигранником и полной резьбой. Детали такого типа имеют острые концы. Такая конфигурация позволяет  установочному винту врезаться в деталь. Это обеспечивает надежное крепление. Для изготовления используют углеродистую, нержавеющую сталь, латунь и т.д. Материал крепежа подбирают, учитывая место его установки. Продукция соответствует зарубежному стандарту DIN 914.

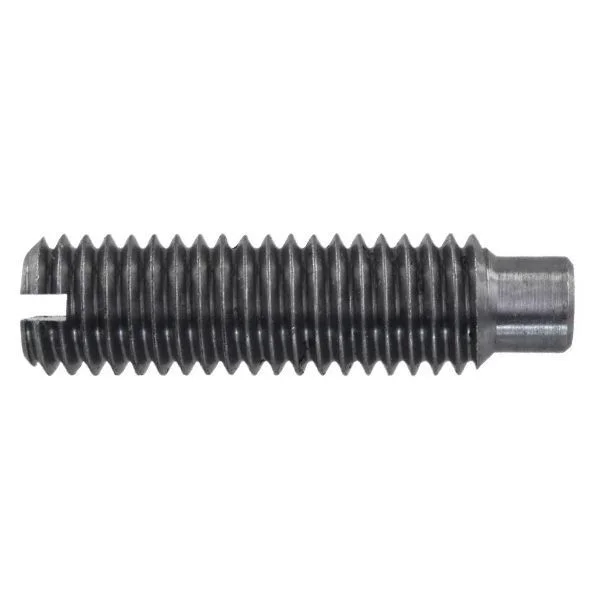

3. ГОСТ 11075. Метиз выполнен в виде цилиндра с наружной резьбой и внутренним шестигранником. На конце изделия расположена цапфа. Она представляет собой небольшой цилиндр без резьбы. При монтаже цапфа попадает в углубление на заготовке. Так получают надежное соединение. Производители выпускают изделия с резьбой М3, М4, М5 - М24. Метизы этой категории соответствуют стандарту DIN 915.
4. ГОСТ 28964-91. Внешне выполнен аналогично деталям из предыдущих категорий. Имеет засверленный рабочий край. Соответствует стандарту DIN 916. В качестве материала для изготовления используют латунь, углеродистую или нержавеющую сталь.

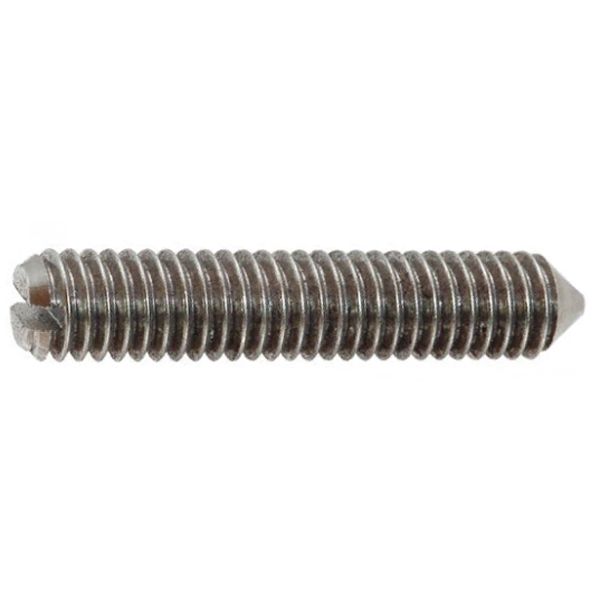

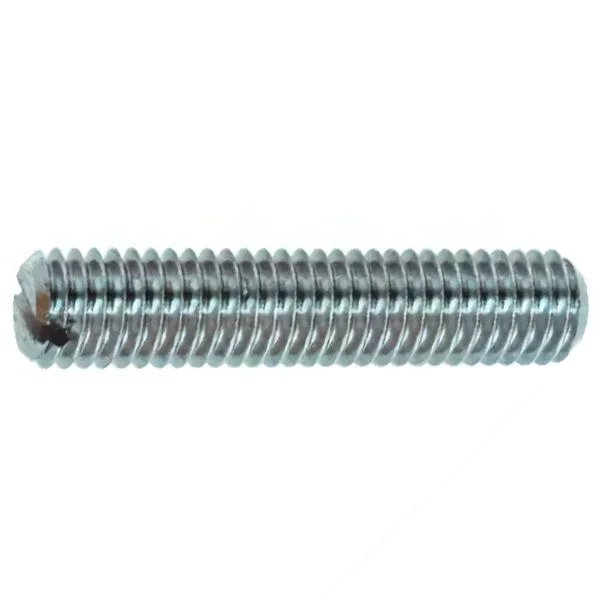

Производители выпускают установочные винты с плоским шлицем. Они могут иметь коническую или цилиндрическую рабочую часть. Резьбовое соединение с плоским шлицем исключают возможность применения большого усилия. Для получения более надежного соединения используют ключ шестигранник.

Область использования винтов зависит от их конфигурации:

• С плоским торцом (DIN 913). Применяют в машиностроительной, мебельной и других областях. Для установки требуется сверление и нарезка резьбы на одной из деталей. К поверхности второй крепеж прижимается плоским торцом. Смещение предотвращается из-за трения.
• С коническим торцом (DIN 914). Применяются при изготовлении станков и машин. Предотвращают осевое смещение шкива на валу. Для помещения конуса требуется предварительное сверление детали.
• С внутренним шестигранником и цапфой (DIN 915). Используются в машиностроении и мебельном производстве. Цапфа цилиндрической формы помещается в заранее подготовленное отверстие. Это предотвращает смещение заготовок относительно друг друга. Метизом этого типа можно регулировать зазор в узлах.
• С внутренним шестигранником и засверленным торцом (DIN 916). Используют в автомобилестроении и изготовлении приборов. Форма рабочей части позволяет использовать метиз для соединения и регулировки зазоров в узлах. Для монтажа требуется нарезка резьбы на одной из заготовок.

Преимущества и недостатки винтов DIN 913 DIN 914 DIN 915 DIN 916

Элементы широко применяются при соединении деталей из металла, древесины, пластика и т.д. Крепежи такого типа имеют ряд преимуществ:

1. Надежное соединение заготовок. Исключается вероятность осевого и радиального смещения. Рабочая часть крепежа упирается в поверхность или помещается в специализированное углубление.
2. Отсутствие головки. Конфигурация установочных винтов позволяет монтировать их скрытым способом. Так исключается необходимость высверливать дополнительные отверстия, предназначенные для углубления головки.
3. Шестигранный шлиц. Углубление такой конфигурации позволяет прилагать большие физические усилия при закручивании крепежа. При этом грани остаются неповрежденными. Внутренний шестигранный шлиц удобен при монтаже. Метиз хорошо удерживается на магнитной бите.
4. Разнообразие форм рабочих концов. Конфигурацию элемента подбирают отдельно для каждого случая. При этом учитывают материал заготовок и форму отверстия.

К недостаткам метизов этой группы относят необходимость предварительной нарезки внутренней резьбы в отверстии. В отличие от саморезов установочные винты монтируют на заранее подготовленную резьбу. Это требует использования дополнительного оборудования.

Перед монтажом необходимо учитывать то, что в шестигранное углубление попадают загрязнения. Они препятствуют нормальной установке ключа. Чтобы избежать загрязнения, можно использовать специализированные пластиковые заглушки. Правильно подобрав метиз и соблюдая технологию установки, удастся получить надежное соединение.
