Ручная таль представляет собой цепной механизм, используемый для подъема груза. Изделие состоит из закрытого корпуса и прочного механизма, включающего систему шкивов, шестеренок, различающихся по диаметру, крюков и цепей. Модели различаются по возможности передвижения. Серийно производят рычажные, передвижные и стационарные.
Управление доступно сотруднику без профильных навыков. Стационарные модели управляются натяжением цепи. Оператор управления располагается внизу.
Особенности эксплуатации
Ручные тали могут использоваться в помещении или на открытом воздухе при условии соблюдения температуры -50 +45 градусов по Цельсию, что соответствует ГОСТ 15150-69. Не допускается использование талей для подъема живого персонала, веществ с риском взрыва или отравления, раскаленных веществ и шлака, а также в пожароопасных средах.
Сфера эксплуатации ручных талей включает:
- Загородное хозяйство. Тали используются для подъема грузов, поднятия уровня воды в колодце или ведер.
- Строительство. Тали ручные используются как в частном домостроительстве, так и коммерческом. Применяются для подъема грузов на высоту проводимых работ. Устройство дополняется каркасным краном или мобильной стрелой.
- Автомобильный ремонт. Таль эксплуатируется для подъема кузова автомобиля, либо извлечения моторной группы из капота транспорта.
Не допускается использовать таль для подъема персонала или животных на высоту, поскольку это запрещено техникой безопасности.
Принцип действия
Механизм отличается простотой и надежностью. Цепь вращается благодаря специальному удлиненному шкиву. Она переброшена через тяговое колесо, расположенное сбоку от самого элемента.
За счет движения приводного вала с насечками зубчатого типа, осуществляется передача крутящего момента на несколько шестерен, применяемых для контроля направления вращения, откуда приводится в вертикальное движение блок с грузом, через который монтируется пластинчатая цепь.
Конструкция
Ручная таль включает следующие элементы:
- Корпус, с вмонтированным в него подъемным механизмом.
- Цепь, либо трос из металла.
- Крюк для подвешивания продукции, материалов или заготовок.
- Комплект для монтажа.
Механизм для подъема состоит из полипаста, редуктора и ручного привода. Последний запускается благодаря замкнутой в кольцо специальной цепи, либо храповой конструкции, что справедливо для рычажных элементов. Для остановки подъема используется грузоупорный тормоз.
Виды талей
Серийно производятся 2 вида талей с ручным приводом:
- Шестеренчатая – распространенный вид оборудования. Включает пару цепей, для подвешивания груза и управления механизмом. Продукция, заготовка или груз поднимаются посредством мышечного усилия оператора, расположенного внизу. Достоинством шестеренчатой тали является работа в помещениях высотой, свыше 6м.

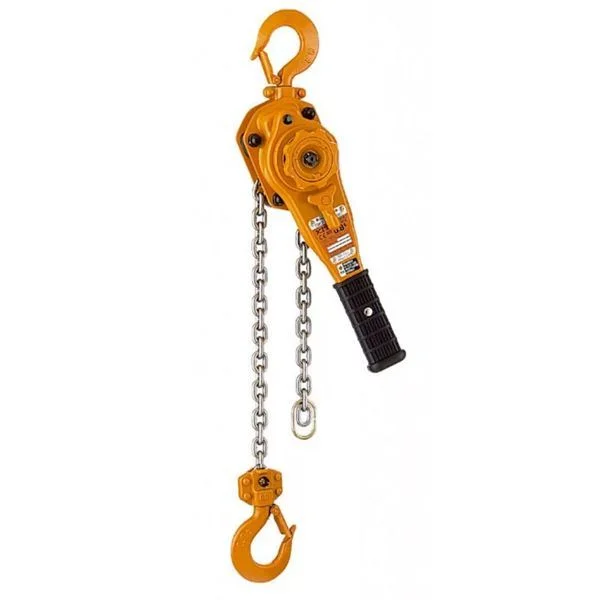

- Рычажная. Механизм отличается от шестеренчатой тали. Управление производится рычагом, вмонтированным в корпус тали, что упрощает работу. Оператор располагается рядом с местом подвешивания тали. Устройство подойдет для работы в помещении малого размера, например, колодцах, трубопроводах. Допускается использование вместо лебедки.
Выбор тали
Серийно производится множество модификация тали с грузоподъемностью 0.5, 1т, 2т, 3т или свыше. При выборе нужно определиться с выбором вида оборудования, массой, которую предполагается поднимать и высотой.
Желательно оставить запас по массе и высоте не менее 30%. Это позволит расширить сферу эксплуатации прибора.
Если предполагается эксплуатация тали в условиях агрессивной окружающей среды, на предприятии или повышенной нагрузке, желательно обратить внимание на модели с повышенной прочностью, относящиеся к профессиональному классу.
