Рычажная лебедка с ручным приводом представляет собой удобный инструмент для перетаскивания груза в произвольном направлении. Устройство допустимо использовать для подъема груза в вертикальной, горизонтальной и диагональной плоскости. Конструкция рычажной ручной лебедки проста, что позволяет минимизировать усилие, прилагаемое в определенный момент.
Назначение
Лебедка – это механизм, используемый для подъема груза в вертикальной или горизонтальной плоскости благодаря усилию, полученному от рычага и привода к барабану, к которому фиксируется трос или цепь.
Ручная лебедка имеет 3 варианта использования:
- Для транспортировки автомобиля. Например, чтобы подтянуть машину к дереву, или статическому объекту если она забуксовала. Устройство обязательно для использования на транспортных средствах, предназначенных для загородной эксплуатации.
- Подъем груза. Модели рычажной лебедки способны поднимать свыше 2т. Однако с этой целью эффективнее применять тали или кран-балки, созданные на основе механизма лебедки.
- В морском и речном судоходстве лебедки используются для швартовки кораблей.
Тросовая лебедка используется в колодцах для подъема воды.
Конструкция

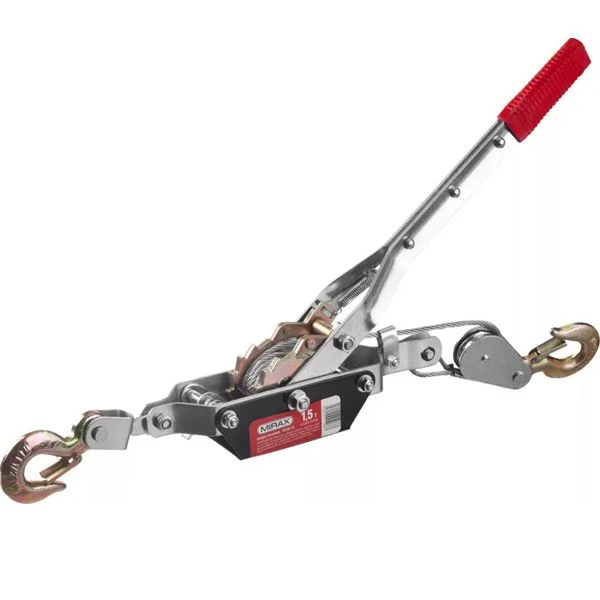

Рычажная лебедка отличается компактными габаритами, благодаря чему помещается в багажник автомобиля. Конструкция состоит из прочной стальной рамы, внутри которой находится механизм. Усилие передается на барабан посредством рычага, вмонтированного в корпус. Благодаря увеличению усилий, удается использовать модель в экстремальной ситуации. Тяга современных вариантов рычажной лебедки составляет 2т, 4т или 5т при установке комплектного рычага. С увеличением длины, повышается тяговое усилие. Производители дополнительно устанавливают телескопические рычаги, либо предлагают комплектацию с удлиненным вариантом.
Благодаря храповику трос закрепляется в нужном положении. Механизм представляет собой колесо, включающее зубцы, в которые упирается фиксатор. В результате удается обеспечить невозможность проворачивания в обратном направлении и сохраняется натяжение каната.
Материал
При эксплуатации лебедки, конструктивные элементы подвергаются высокой нагрузке, поэтому для производства используются только высокопрочные сорта стали, способные выдерживать нагрузку, свыше 400 Н/кв.мм.
Барабаны изготавливаются из чугуна марки СЧ15-12, либо стали с соответствующими показателями прочности. Детали механизма производятся из стали марки 30 или 40. Применяется литейный метод производства.
Валы производятся из стальной заготовки марки 40. Корпуса не подвергаются нагрузке, поэтому могут изготавливаться из легких металлов.
Как выбрать?
Серийно производятся модели лебедок, обладающие грузоподъемностью свыше 2 тонн. Перед приобретением, необходимо определиться с параметрами:
- Конструкция. Необходим прочный металл, прочность элементов. При эксплуатации не должно возникать люфтов или постороннего шума, поскольку повышается риск травматизации.
- Качественный такелажный элемент. Для автомобилистов подойдет трос или ремень. Первый надежнее, второй проще возвращать на место.
Длина троса. В зависимости от задач стоит выбирать модели с тросом от 5м.
