    Закладные детали: виды и их установка

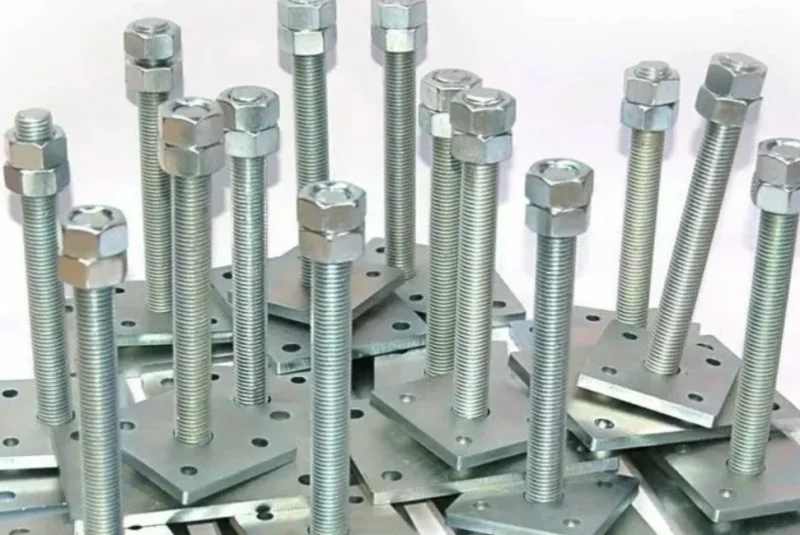

    Дата публикации: 14.12.2023 фото Закладные детали: виды и их установка
    Прочтение: 5 мин.
    Просмотров: 751
    Производство Трайв

    При строительстве зданий жилого, нежилого и иных типов, возведении массивных конструкций часто применяют разные виды закладных деталей. Именно благодаря им будущее строение прочно фиксируется на месте и устойчиво стоит даже под разрушительным воздействием мощных порывов ветра. Это специальное стальное изделие, которое забутовывается в бетонное основание, а затем к нему прикручивается или приваривается несущий элемент металлоконструкции или железобетонного изделия.

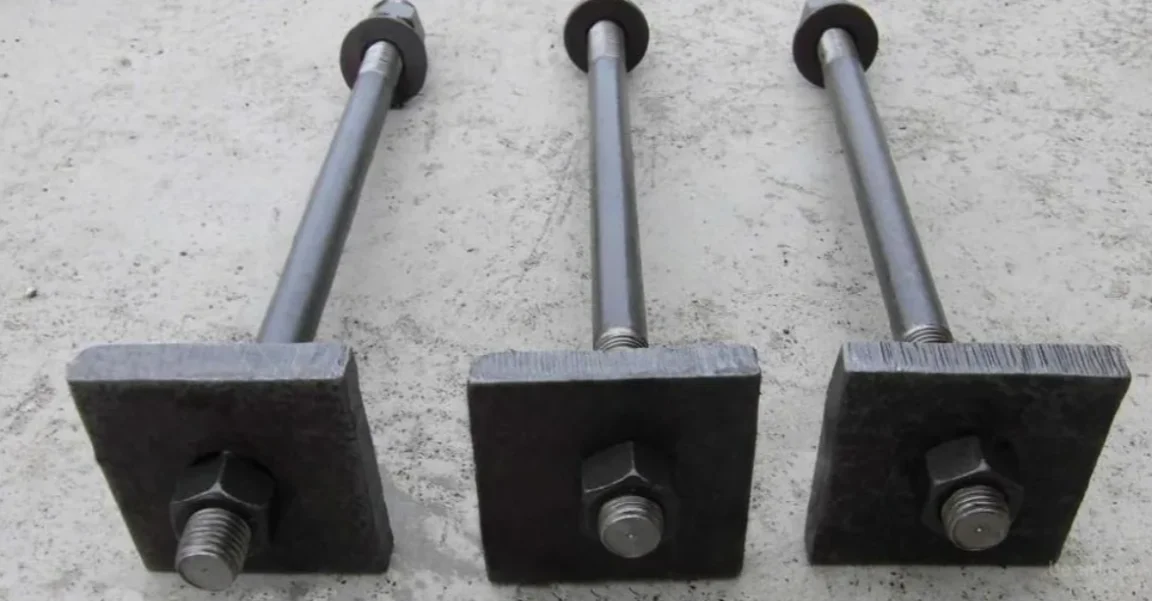

    Фото Закладные детали виды и их установка

    Разновидности закладных деталей

    В зависимости от размеров и массы возводимых объектов, применяют разные по форме и конструкции закладные детали. Они рассчитываются по специальным формулам, так как на изделие в процессе эксплуатации будут воздействовать большие нагрузки. Закладные детали классифицируют по нескольким признакам, и они бывают двух основным типов:

    • открытые;
    • закрытые.

    Первый тип представляет собой изделие, имеющее одну опорную пластину. Закладная арматура приваривается к плашке только с одной стороны. В таком случае арматура выполняет роль погружных стержней, и установка детали выполняется прутами вниз. Прочность их закрепления зависит от степени рифления последней. Пруты приварены к пластине через предварительно просверленные отверстия с обваркой с двух сторон. Количество прутов зависит от создаваемых нагрузок на закладное изделие. Соответственно, чем больше сооружаемый объект, тем больше должно быть прутков.


    Второй тип состоит из рифленой арматуры с двумя приваренными пластинами. В этом изделии прутки могут быть расположены строго перпендикулярно, под углом или комбинировано. Арматура должна быть исключительно рифленая, чтобы она прочнее фиксировалась в бетонной массе.

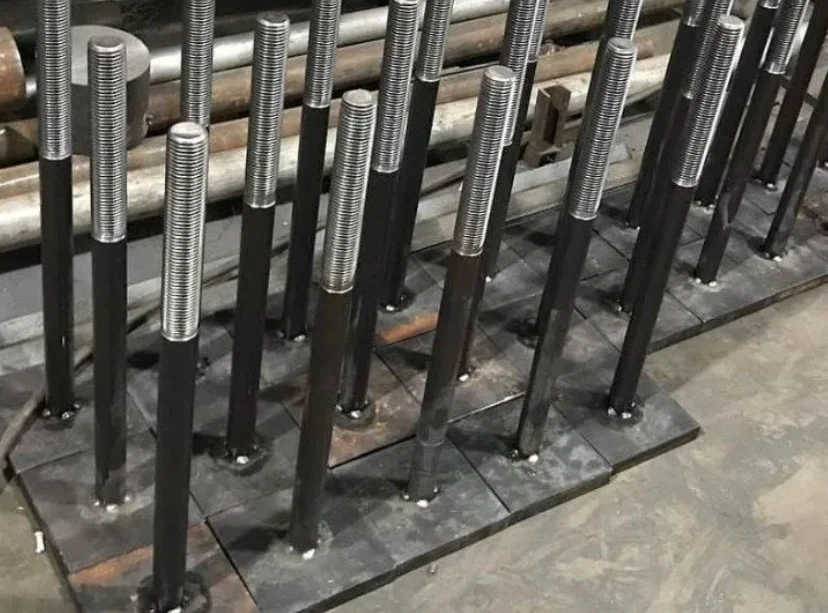

    Фото Закладные детали виды и их установка


    Производство закладной детали выполняется в соответствии с действующими стандартами и по эскизам заказчика. Могут быть использованы следующие нормативные документы:

    • ГОСТ 10922-90;
    • ГОСТ 14098-91;
    • ГОСТ Р 57997-2017.

    Невзирая на многочисленные разновидности закладных компонентов, они все имеют свой номер. Существуют следующие разновидности деталей для забутовки в бетон:

    однорядные, содержать узкую стальную полосу с приваренными арматурами, и пятаками для лучшей фиксации в растворе;

    • с 4-мя погружаемыми в бетон стержнями, пластина может быть квадратной или прямоугольной;
    • с 8-ю, 10-ю и большим количеством стержней, обеспечивающим более надежное закрепление;
    • с прямыми и косыми арматурами, такая конфигурация обеспечивает более надежную фиксацию в бетонном основании;
    • стержни могут быть прямыми или изогнутыми в дугу с приваркой двух концов;
    • с погружаемыми элементами в виде пластин с отверстиями для установки в них прутов.

    Закладные изделия по типу монтажа

    По способу монтажа выделяют три типа закладных деталей. Их отличия заключаются в особенностях конструкции компонента:

    • Сквозные. Данный тип применим там, где можно просверлить бетонное изделие насквозь и выполнить монтаж пластин с обеих сторон. Соответственно, в комплекте имеется 2 пластины, которые привариваются или прижимаются гайками.
    • Анкерный тип. Этот крепеж используют для уже залитых бетонных оснований. Предварительно сверлят отверстие и в них устанавливают клиновые или резьбовые анкера, которыми фиксируют несущие пластины.
    • Заливной тип. Для закладных деталей с стержневыми элементами применяют метод заливки. Для этого изделие сначала устанавливают на место монтажа, выравнивают по уровню и производят заливку бетонной массы. Для обеспечения требуемой прочности выполняют виброуплотнение массы.

    Соединение с несущими колоннами или опорами конструкции выполняется методом приваривания к торчащим из бетона прутам и пластинам или резьбовым способом, фиксируя их гайками. Если выполняется строительство массивного монолитного объекта, то закладную деталь можно приварить к армирующему слою или прикрепить иным способом. Это обеспечит дополнительную несущую способность всей конструкции в целом.


    Некоторые виды закладных по маркировке:

    • МН101-МН104 – имеется пластина, к которой приварена арматура с квадратными упорными пластинками на каждому прутке. Данный вид закладной используют для монтажа опор лестниц, навесов и других объектов.
    • МН105-МН116 – анкерный тип закладной для нагруженных конструкций.
    • МН401-МН404 – закладные изделия с арматурой в виде скоб.
    • МН42-43 – стальные изделия, называемые наголовниками, их основное назначение – монтаж оснований для установки линий электропередач.

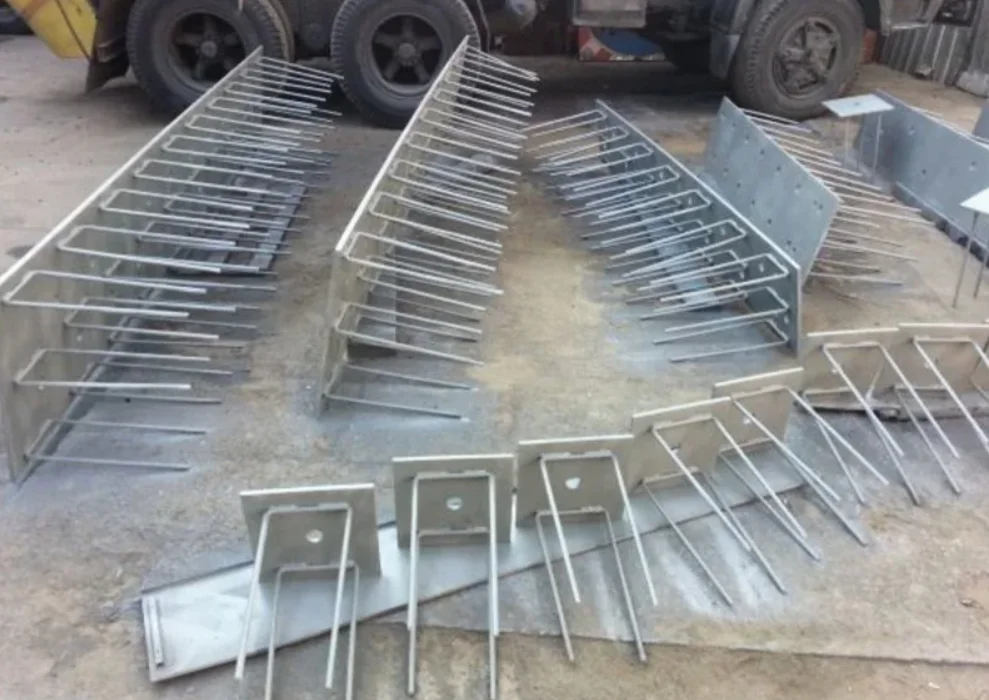

    Фото Закладные детали виды и их установка

    Услуги компании «Трайв»

    Заказать производство закладных деталей любой конфигурации можно в компании «Трайв». Реализуется изготовление всех модификаций закладных. Можно заказать стандартное изделие или уникальное по индивидуальным чертежам клиента. Обеспечивается гарантия качества и точности производства изделий сложной геометрии.
