Виды токарных станков на российском рынке
В металлообрабатывающей промышленности используются разные виды токарных станков. Это оборудование, на котором выполнят обточку, подрезку или сверление отверстий в деталях цилиндрической, сферической или конической формы. На этом типе оборудования нарезают резьбы, канавки, шпоночные пазы. В руках мастера он может выполнять практически все виды операций с металлом и другими материалами, которые можно зажать в шпиндель. Существует много разновидностей станков токарной группы, отличающиеся разными признаками.
Основные виды и узлы токарных станков
Категория токарных станков достаточно большая. В нее входит не менее 10-ти видов оборудования, отличающегося по конструктивным особенностям и производимым на них работам:
- токарно-винторезные;
- специализированные;
- токарно-револьверные;
- многорезцовые;
- токарно-карусельные;
- токарно-затыловочные;
- лоботокарные.
Также выделяют отдельные категории токарных станков с ЧПУ, автоматы и полуавтоматические модели. Дополнительно их классифицируют на универсальные и комбинированные, то есть у которых может присутствовать пристроенная фрезерная стойка.

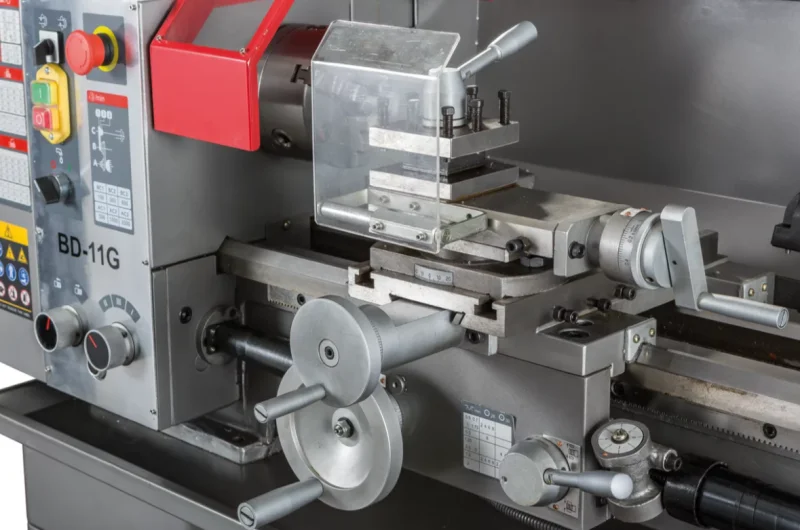

Токарно-винторезные
В серийном производстве часто используют токарно-винторезные модификации станков.Этот тип оборудования снабжен следующими основными узлами:
- стационарной передней бабкой со встроенным шпинделем;
- резцовой головки;
- фартуком с маховиками управления перемещения резца по двум координатам;
- коробки подач, с помощью которой оператор выбирает нужную скорость движения резца во время обработки;
- суппортом, на котором расположена резцовая головка;
- задней бабки;
- шкафом с электрооборудованием;
- ходовым винтом и валом.
На этом типе станка выполняют все виды токарных работ, в том числе нарезают резьбы, точат валы, производят торцевую обработку деталей. В задней бабке имеется центр, позволяющий точить длинные заготовки. Ее диаметр ограничивается параметрами установленного шпинделя, который можно заменить для определенных операций.
Специализированные
Это большая категория токарных станков. В нее входит оборудование, созданное для выполнения нестандартных задач. На нем можно производить токарные работы с длинными валами, производить резку шестигранных прутков больших размеров, точить коленчатые валы всех размеров. В таком случае используют станки с центральным или двухсторонним расположением привода. Часто такие модели оборудования являются полуавтоматическими. На них выполняют обработку деталей нестандартных габаритов. В ряде случаев прибегают к механизму, который позволяет вращать резец вокруг стационарно зафиксированной заготовки. В зависимости от расположения шпиндельной бабки бывают вертикальными и горизонтальными. Станок будет содержать те же основные узлы, что и обычный токарный винторезный, но с определенными изменениями. Например, в моделях со стационарно зафиксированными заготовками имеется вращающаяся планшайба, на которой перемещаются суппорта с установленными в них резцами.
Токарно-револьверные
Станок токарно-револьверный относится к универсальному типу оборудования, так как на нем можно производить обработку деталей цилиндрической формы разными типами инструментов. Последние закреплены на револьверном барабане. В зависимости от размеров количество резцов может быть от 6 до 12 штук. Также существуют токарно-револьверные центры. Они снабжены активной головкой и дополнительным электромотором, приводящим ее во вращение. С ее помощью можно фрезеровать отверстия в деталях и пазы на валах. Станки этого типа бывают с одним (нижним) и двумя (нижним и верхним) револьверами. Они могут управляться отдельно или синхронно на одном суппорте.
Станок этого типа обладает следующими узлами:
- двигатель;
- шпиндель с коробкой скоростей;
- револьверные головки;
- продольно-поперечный суппорт;
- задняя бабка.
Для обработки деталей большой длины может присутствовать люнет. Это специальный механизм, выполняющий поддерживающие функции. Задняя бабка может располагаться внизу или в верхней части станины и быть передвижной, как отдельная ось или зависимой.
Многорезцовые
Этот тип станка лучше относить к специализированным, так как с его помощью можно выполнять особые виды токарных задач. Несколько резцов актуально использовать в копировальном оборудовании. Они бывают разных параметров по диаметрам устанавливаемых заготовок от 40 до 400 мм. На этом типе оборудования делают точные фаски, шестеренки, точат фланцы, нарезают канавки и выполняют другие операции. Механически предусмотрен вывод резца из зоны резания на рабочей скорости и отвод на ускоренной подаче. Такие станки часто являются полуавтоматическими, оборудованными системой управления или полноценными ЧПУ.
Станки с несколькими резцами используют в крупносерийном и массовом производстве при выполнении обработки деталей, допускающих возможность прохода одновременно двумя резцами. Они расположены так, что первый не мешает второму и расположен на определенное смещение. Рассмотрим станок на примере 1А730. Его есть передняя шпиндельная бабка с гитарой скоростей и коробкой подач, расположенная слева на станине и закрепленная стационарно. Справа стоит задняя бабка. Обработка ведется резцами, закрепленными на двух суппортах (продольный и поперечный). Работает в полуавтоматическом цикле и вместе с загрузочным устройством в автоматическом.
Токарно-карусельные
Данный тип станков предназначен для выполнения обработки деталей большой массы и малых габаритов. В нем имеются горизонтально расположенные шпиндели, в которые устанавливаются заготовки. Или одним большим вращающимся столом, куда устанавливают заготовки с большим диаметром. На таком оборудовании производят разные виды обработки от растачивания до развертывания и зенкерования. Есть разные модификации токарно-карусельных станков, которые можно дополнять узлами для расширения количества выполняемых операций. Есть особо крупные модели, на которых обрабатывают заготовки диаметром до 25 м, например, 1516.
Станок обладает жесткой станиной, над которой возвышается суппорт, способный перемещаться продольно в двух направлениях. На нем находится резцедержатель, револьверная голова или шпиндель со сверлом. Существуют разные модификации оборудования.
Токарно-затыловочные
Это специальный вид токарных станков, на которых выполняется обработка затылуемых деталей, нарезания резьбы, шлифовки, обточки зубьев на фрезах с задней затылочной стороны. На таком оборудовании чаще производят червячные, пазовые, дисковые фрезы и режущие инструменты цилиндрической формы. Количество режущих движений за один цикл равно числу зубьев на детали. Скорость резания зависит от частоты вращения заготовки. Работает станов в полуавтоматическом режиме при помощи специального возвратного кулачка. Это обеспечивает проход всех зубов за цикл обточки. Данный тип оборудования применяют в основном для трех видов обработки – торцевое, косое и радиальное затылование. С помощью такого станка можно производить обточку фрез диаметром до 275 мм.
Лоботокарные
Эта модель токарного станка, снащенная шпинделем большого диаметра, расположенным вертикально. На него подается в продольном и поперечном направлении головка с резцами. Предназначены для токарной обработки деталей большого диаметра и небольшой длины. Существуют модели с планшайбами до 4 м. На нем можно выполнять шлифовальные и токарные работы путем замены шлифовальной головки на резцедержатель.
Основные производители токарных станков
На рынке есть много моделей токарных станков импортного производства. Наиболее популярными марками являются:
- JET – американский бренд, выпускающий широкий спектр промышленных и настольных токарных станков и прочего оборудования. Сначала предприятие было организовано в Сиэтле (США) в 1958 г. Сейчас основное производство находится в Китае и Тайване. Компания обладает развитой сеть сервисных центров в США, Германии, России. Активно в РФ и близлежащих странах стали продаваться с 2003 г. Выпускает токарные станки массой до 1,5 тонны.
- Spinner – группа немецких компаний, выпускающий универсальные токарные центры. Крупный производитель промышленного оборудования, выпускающий до 1000 единицы в год. Главный офис расположен в городе Зауэрлах. Обладает несколькими производственными площадками в Зауэрлах, Штутгарте, Тузла (Турция).
- Yamazaki Mazak Corporation – японский бренд, работающий с 1919 г. Производит токарные центры с ЧПУ различной модификации и мощности.
Российские производители токарных станков
В России немало своих производителей качественного и высокопроизводительного оборудования токарной группы. На внутреннем рынке можно приобрести станки следующих марок:
- ООО АВЕС СтанкоЗавод – ижевский завод, занимающийся ремонтом и выпуском оборудования токарной и отрезной категории. Представлен большой выбор токарно-винторезных модификаций, например, АТ250-500.СУ, АТ320-750.01 (Ф1), АТ 250-500.01.
- ООО «Рязанский завод токарных станков» - выпускает и производит капитальный ремонт агрегатных токарных станков разной конфигурации. Станки работают на заводах в РФ, Казахстане, РБ и других странах. Выполняет также модернизацию оборудования с установкой современных систем управления.
- «Средневолжский станкозавод» - предприятие расположено в г. Самара. Выпускает токарные станки под маркой SAMAT. Производит обычные агрегатные, с ЧПУ, специальные, затыловочные и других типов.
Станки токарной группы составляют основную долю парка оборудования на любой предприятии. Это связано с большим количеством операций, которые на них можно выполнять и разновидностей для решения разных задач. На рынке РФ можно купить не только импортные модели, но есть немало станков отечественных производителей, предлагающих оборудование высокого и с хорошими характеристиками качества.
