Резьба – это важный элемент многих технических изделий, представляющий собой специальное углубление в форме спирали и нанесенный на поверхность детали с помощью специального резьбонарезного или резьбонакатного инструмента. Широко распространена в машиностроении, строительстве, бытовой технике и многих других областях. Используется при креплении различных деталей между собой, таких как трубы, болты, гайки и т.д. Резьбовое соединение – одно из наиболее надежных типов соединений, за счет взаимодействия внутренней (в отверстии) и наружной (на стержне или винте) резьбы. Основным преимуществом является то, что оно обеспечивает возможность демонтажа и повторного использования деталей без их повреждения.
Виды резьб
Резьба бывает двух основных типов:
- Наружная, как следует из названия, нарезается на внешней поверхности цилиндрической или конической детали. Примерами являются болты, винты и штанги.
- Внутренняя, соответственно, находится внутри отверстия изделия. Этот тип можно встретить у гаек, втулок и т.д.

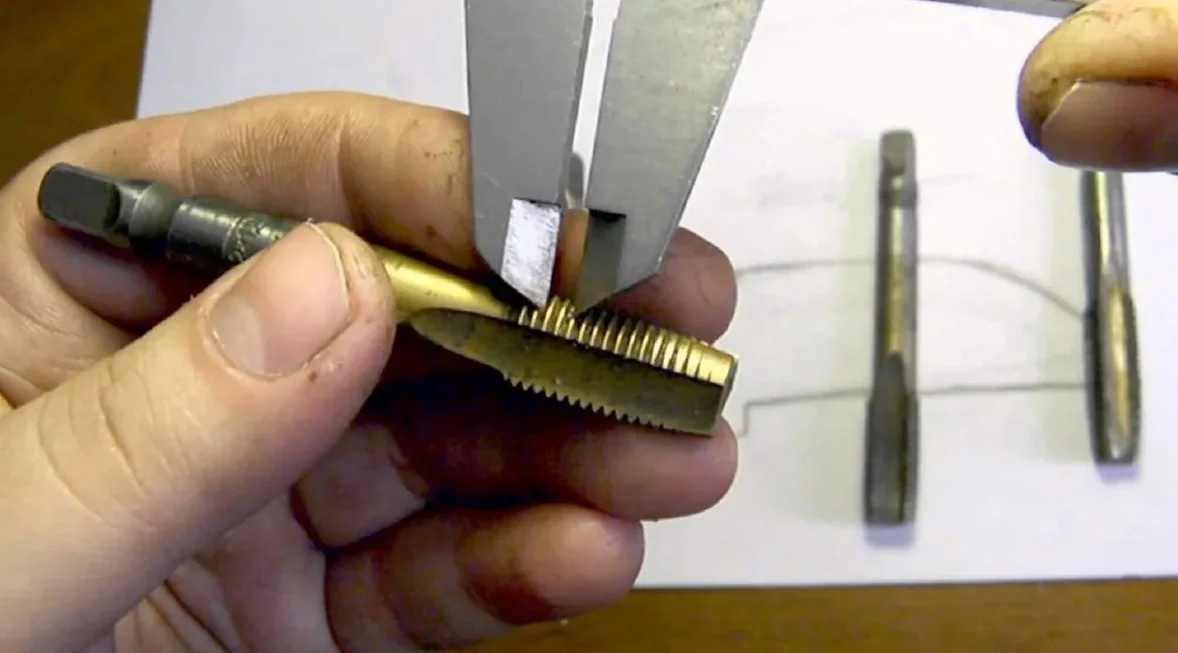

Согласно международным стандартам, виды резьб делятся на такие категории, как метрическая и дюймовая. Каждая из которых обладает своими уникальными характеристиками и предоставляет определенные преимущества при использовании.
- Метрическая резьба является самой распространенной разновидностью и используется почти во всех странах мира. Ее профиль имеет вид равностороннего треугольника с углом между сторонами в 60 градусов. Такая резьба измеряется в миллиметрах (мм), а шаг описывает расстояние между соседними витками. Ее преимуществом является универсальность и простота измерения.
- Дюймовая, как следует из названия, измеряется в дюймах, а шаг - в количестве витков на дюйм. Она также известна как имперская или английская резьба. Этот вариант резьбонарезки, используется в странах, принимающих имперскую систему измерения, таких как Соединенные Штаты, Великобритания и Канада.
Методы создания резьбовых соединений
Существует два основных способа получения резьбы на деталях. Оба варианта имеют свои особенности и применяются в зависимости от материала, требований к точности и производительности.

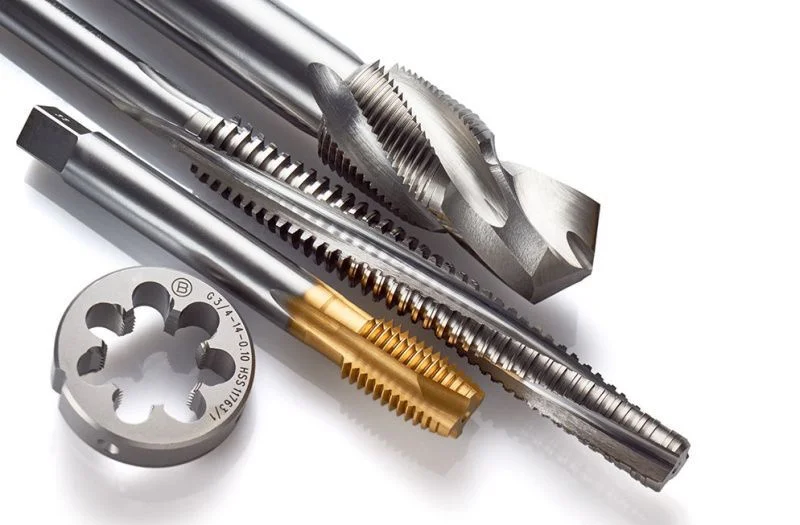

1. Нарезка резьбы — это традиционный метод, при котором материал срезается или удаляется для создания профиля резьбы. Это достигается с помощью инструментов, известных как:
- резец – используется для создания наружной резьбы на токарном станке;
- метчик – это инструмент, используемый для получения внутреннего резьбового профиля в деталях с помощью ручного или механического привода;
- плашка – инструментальная оснастка для создания наружной резьбы на поверхности изделия. Имеет форму кольца с внутренними режущими кромками.
Процесс резьбонарезания обычно требует больше времени и энергии, по сравнению с накаткой, и в результате может вызывать больше износа инструмента. Однако этот метод обеспечивает большую гибкость в плане размеров и типов резьбы, которые можно создать. Может применяться для широкого спектра материалов. Чтобы обеспечить точность и качество нарезки, важно правильно установить режущий элемент.
2. Технология накатки резьбы сводится к выдавливанию на детали резьбового профиля. Преимуществом такого способа является мягкое формирование резьбы, за счет чего происходит упрочнение верхних слоев заготовки и отсутствие разрушения внутренней структуры металла. Выполняется резьбонакатка несколькими способами:
- ролик-сегментами;
- цилиндрическими роликами;
- с помощью плашек.
Данный вид металлообработки имеет явное преимущество за счет того, что прочность полученной резьбы на срез выше, чем у резьбы полученной резцами, плашками или метчиками.
Преимущества резьбового соединения
Соединения деталей при помощи резьбы предлагают ряд преимуществ по сравнению с другими видами. Вот некоторые из них:
Сборка и разборка: Возможность легко собирать и разбирать такие соединения делает их идеальными для многократного использования, где необходима возможность регулировки, замены или обслуживания деталей.
Прочность: Резьбовые соединения обычно обеспечивают высокую степень прочности и надежности, особенно если резьба правильно нарезана и правильно затянута.
Адаптивность: Соединения за счет резьбы могут быть адаптированы для использования с широким спектром материалов и деталей различных размеров и форм.
Низкая стоимость: Эти соединения обычно дешевле, чем многие другие, такие как сварка, так как они не требуют дополнительных материалов или сложного оборудования.
Долговечность: Резьбовые соединения, правильно нарезанные и установленные, могут служить долгое время, выдерживая высокие нагрузки и вибрации.
Уплотнение: Некоторые типы резьбы, такие как трубная резьба, предназначены для создания герметичных соединений, что делает их идеальными для применения в гидравлических и пневматических системах.
Тем не менее, следует помнить, что эффективность резьбового соединения во многом зависит от правильного выбора типа резьбы, ее размера, материала деталей и правильного нарезания.

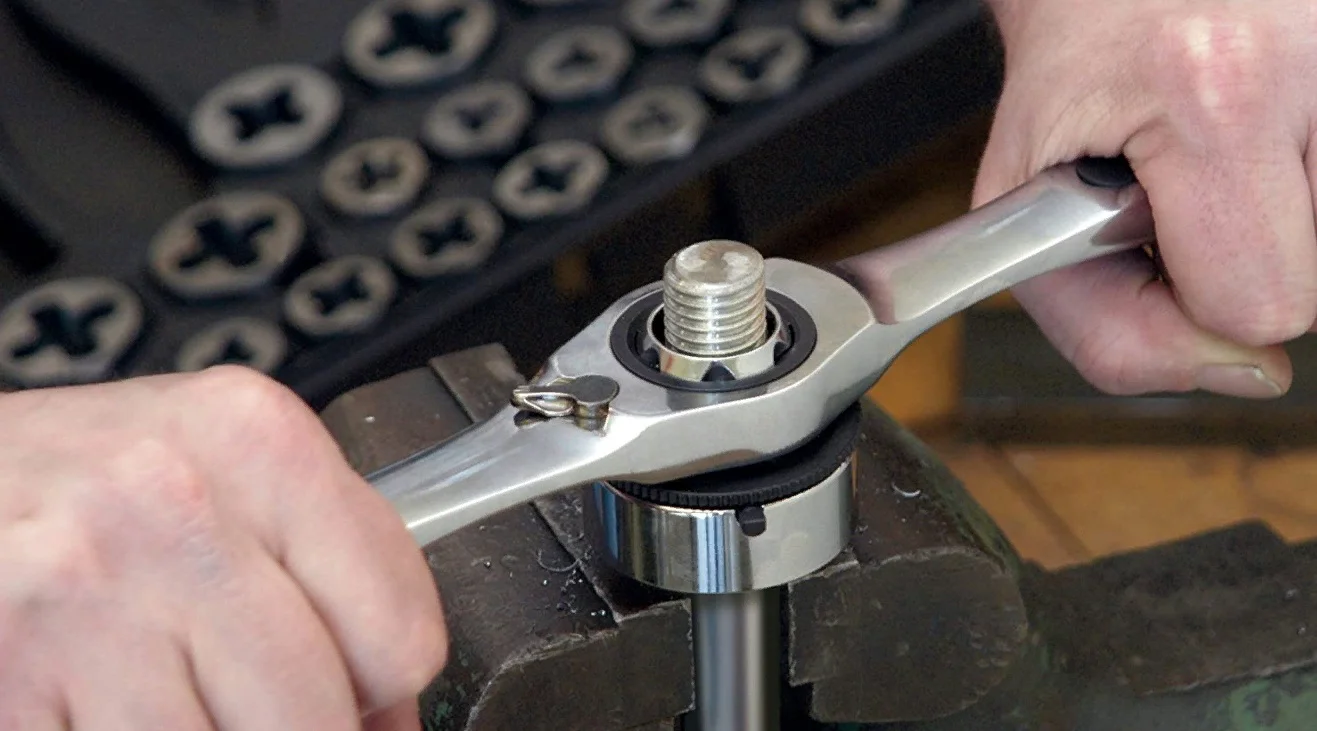

Советы для правильной нарезки резьбы
- Правильный выбор инструмента обеспечивает качество конечного результата. Проверьте остроту режущих кромок инструмента, так как затупленный инструмент может повредить резьбу или деталь.
- Перед началом резьбонарезания необходимо подготовить деталь. Отверстие для внутренней резьбы должно быть просверлено правильного диаметра. Поверхность, на которую будет наноситься резьба, должна быть чистой и без дефектов.
- Шаг и размеры резьбы должны быть выбраны в соответствии с задачами и требованиями соединения. Необходимо обеспечить, чтобы шаг и размер на внутренней и наружной поверхностях детали были одинаковыми.
- Использование смазки при резьбонарезке снижает трение между инструментом и деталью, увеличивая срок службы инструмента и качество резьбового соединения.
- Нарезка резьбы – процесс, требующий аккуратности и терпения. Необходимо избегать применения излишней силы при использовании инструмента.
Общие выводы
Резьба является неотъемлемой частью современной техники и технологий. Она позволяет быстро и надежно соединять детали, упрощает процесс их дальнейшей сборки и разборки, и обеспечивает возможность многократного использования соединительных элементов: труб, фланцев, болтов, гаек и многих других деталей. В современном мире резьбовое соединение можно найти практически везде: от мебельной фурнитуры до велосипедов, автомобилей и космических кораблей.
Ключевым моментом является правильный выбор оснастки для данного вида металлообработки, соблюдение размеров и шага резьбы, а также аккуратное обращение с инструментом во время нарезки. Соблюдая эти простые правила, можно достичь высокого качества резьбового соединения, что обеспечивает долгую и надежную работу соединяемых деталей.
