Условные обозначения на винтах

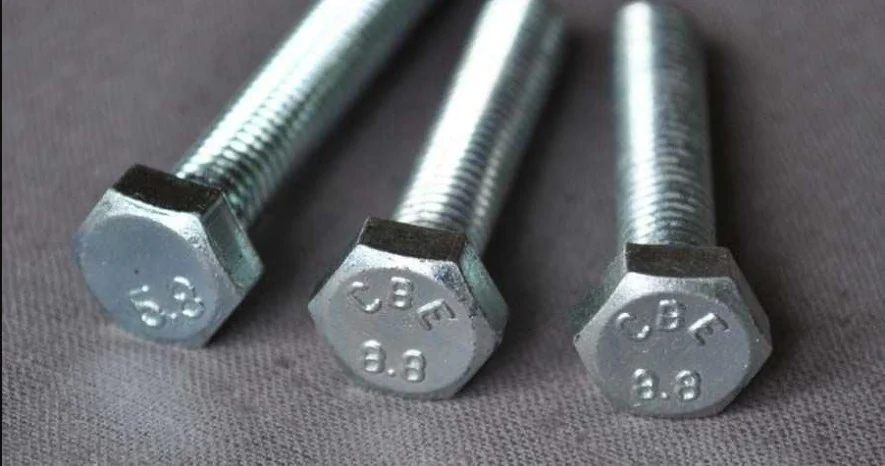

Буквенно-цифровая маркировка на головке винта помогает правильно подобрать крепеж для конкретного случая.

Условные обозначения содержат все сведения об основных характеристиках изделия: на каком производстве и по какому стандарту оно изготовлено.

ГОСТами 1759.0-87, 18126-94, 24379,1-80 регламентированы требования к нанесению маркировочных обозначений на винты, болты, шпильки, за исключением высокопрочного крепежа.

Для таких изделий разработан ГОСТ Р 52644 -2006.

Как расшифровать условное обозначение винта

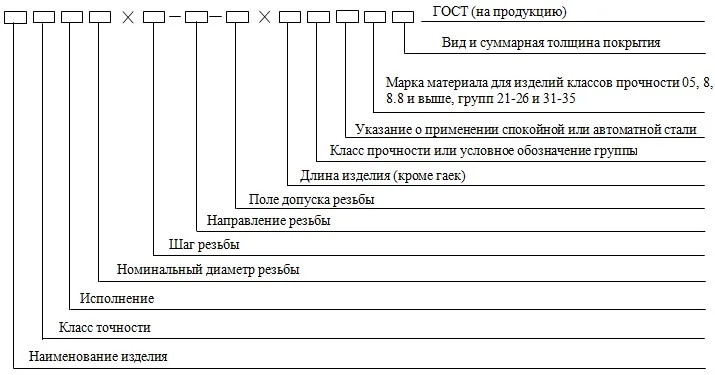

Действующими нормативами для крепежа допускается использовать полное, сокращенное или упрощенное обозначение. Полная схема маркировки винта выглядит следующим образом:

Например, в условное обозначение на чертеже ВМ16-6gx50.33Н.40Х.05 ГОСТ 1482-84 включены такие данные:

В – литера указывает на качество детали по классу точности (в нашем случае он средний);

1 – этой цифры нет в маркировке, поскольку она должна говорить об исполнении винта (по нормативу показатель варьируется от 1 до 4, при этом единица не указывается в обозначении, но подразумевается);

М – резьба метрическая;

6 g – показатель класса точности резьбовой нарезки;

50 – размер винта по длине в мм;

33Н – величина класса по прочности;

40х – марка стального сплава, из которого изготовлен крепеж;

05 – условное обозначение типа покрытия (всего их существует 13)

Заканчивается маркировка типом и номером стандарта изготовления, в котором регламентированы особенности конструкции, характеристики и геометрические размеры винта. Если в производстве крепежа используется покрытие, отличное от рекомендованного ГОСТ 1759.0-87, то его обозначение указывают в соответствии с ГОСТ 9.306-85.

Важно! В маркировке не указывается широкий шаг резьбы, ее правое направление, исполнение №1, отсутствие покрытия. Если стандарт предусматривает только два класса точности, то обозначается только класс А.

Особенности маркировки винтов из нержавеющей и высокопрочной стали

Обозначение нержавеющего крепежа как в спецификациях, так и на самом изделии, существенно отличается от маркирования углеродистых элементов. Для изготовления нержавеющих винтов используются аустенитные марки стали. В этом случае на головке винта имеется, к примеру, такое обозначение: А2- 50 или А4 -80, где:

• Буква А означает принадлежность к аустенистному классу стали;
• 2 – это низкоуглеродистая сталь, легированная хромом и никелем;
• 4 – сталь, по составу схожая с А2, но с добавлением 2-3% молибдена;
• группа цифр после дефиса характеризует прочность металла.

В плюс производителю, если он включает в маркировку отпечаток заводского клейма.

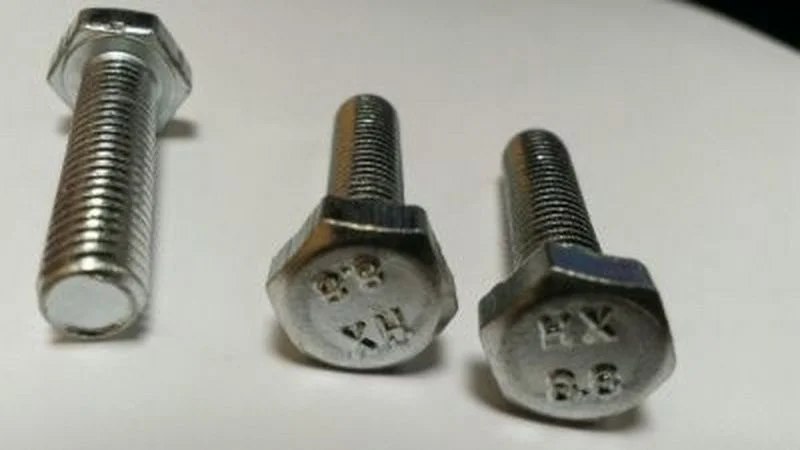

Винты с классом прочности от 8,8 считаются высокопрочными. В условные обозначения этого типа крепежа в соответствии с ГОСТ Р52644 -2006 включаются: номер плавки, класс по прочности, рекомендация к климатическому применению (например, ХЛ означает возможность использования крепежа в холодном регионе). Если винт снабжен оголовком с увеличенными габаритами, то в маркировке это видно по литере S.

Обозначение защитных покрытий на винтах

На рабочих чертежах, в спецификациях встречаются обозначения внешний покрытий как буквами, так и цифрами. Согласно ГОСТу существует всего 13, как указано в следующей таблице:

В маркировке на самих изделиях принято обозначать тип покрытия только цифрами. Нужное число ставится в конце условного обозначения, перед наименованием стандарта, и означает толщину защитного слоя в микронах. При наличии нескольких слоев указывается их общая толщина.
