Шплинт – это крепежная деталь, которая служит для фиксации валов, осей. С его помощью выполняют соединение слабонагруженных элементов.
Установкой шплинта предотвращается самопроизвольное раскручивание гаек, болтовых креплений.
Для изготовления шплинтованного крепежа используется упругая стальная проволока с сечением в виде полусферы.
Наиболее распространенные виды шплинтов
Правильно подобрать шплинт поможет знакомство с разновидностями изделий. Их классификация выполняется по типу стали, размерам сечения. Но главная особенность – это конфигурация.
По форме шплинты делятся на такие виды:

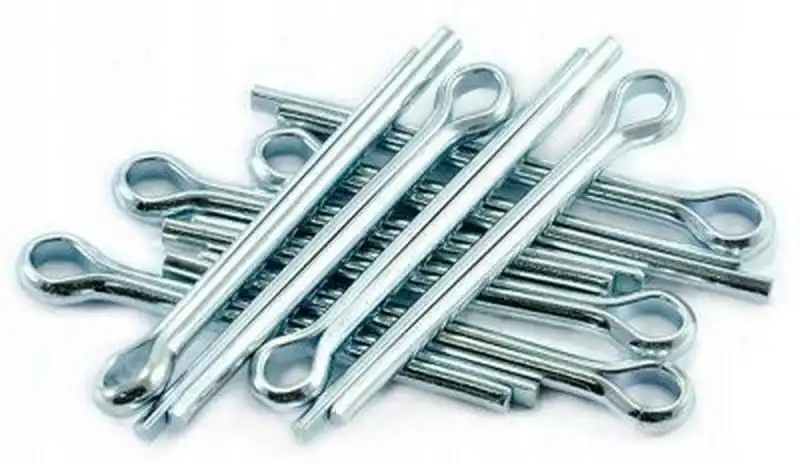

- Прямой (стандартный или разводной) получают гибкой отрезка проволоки таким образом, чтобы в точке сгиба получилось округлое ушко. Изделие соответствует стандартам DIN 94, ГОСТ 397-79, ISO 1234. Такой шплинт легко сделать своими руками.
- Т-образное изделие изготавливают так же, только в точке перегиба делают не ушко, а перемычку.
- Следующий вид – шплинт игольчатый по DIN 11024, ISO 7072, пружинный. Отличие от первого типа во внешнем виде – это согнутая пополам проволока, один конец которой прямой, второй – волнистый. Ушко может быть одинарным (незаконченное кольцо) либо двойным. Данная конфигурация помогает быстрее вставить или выбить шплинт.
- Кольцевой вариант по DIN 11023 или сельскохозяйственная чека. Выпускается в двух видах: скрученное кольцо с выступом или с прямым стержнем.
Все особенности и отличия одного вида шплинта от другого зашифрованы в маркировке каждого изделия.
Как устанавливать и выбивать шплинтовой крепеж
Несмотря на простоту процесса, устанавливать шплинт своими руками следует по определенным правилам, учитывая вид и особенности элемента. Стандартный и пружинный шплинты можно вставить двумя путями: параллельно или перпендикулярно главной оси основного крепежа.

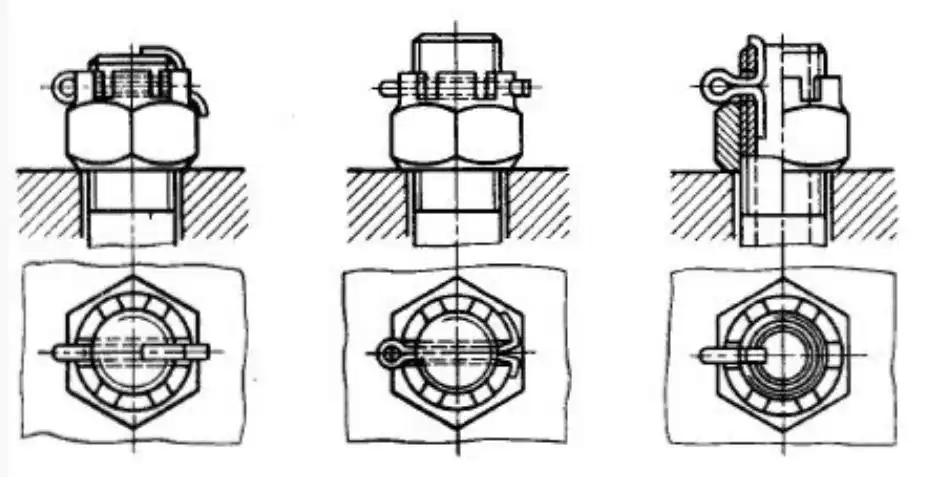

Разводное изделие продевают сквозь предназначенное ему отверстие и на выходе отгибают концы в противоположные стороны, чтобы закрепить его. Игольчатый шплинт прямым концом надо вставить в установочное отверстие оси или вала с загибом, волнистая часть прижимается к закрепляемой детали с внешней стороны. Создается пружинный эффект.
Типовые виды шплинтов обычно используются один раз. Исключение составляют кольцевые изделия, они относятся к группе метизов многоразового употребления. При разборке крепежа его можно удалить двумя способами: выбить или высверлить. Сначала надо попытаться выпрямить загнутые концы либо отломить их. Если изделие не поддается выемке, то его выбивают с обратной стороны молотком и зубилом. В сложных случаях применяют сверлильный инструмент.
Правильный подбор шплинтового крепежа
Особенности выбора шплинтов связаны с их конструкцией и геометрией, так как подобрать шплинт по диаметру отверстия считается самым верным способом. Это можно сделать по таблице:
|
Условный диаметр шплинта d0* |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
10,0 |
13,0 |
||
|
d |
наиб, наим. |
0,7 0,6 |
0,9 0,8 |
1,0 0,9 |
1,4 1,3 |
1,8 1,7 |
2,3 2,1 |
2,9 2,7 |
3,7 3,5 |
4,6 4,4 |
5,9 5,7 |
7,5 7,3 |
9,5 9,3 |
12,4 12,1 |
|
|
l0 |
наиб, наим. |
1,6 0,8 |
1,6 0,8 |
2,5 1,3 |
2,5 1,3 |
2,5 1,3 |
2,5 1,3 |
3,2 1,6 |
4,0 2,0 |
4,0 2,0 |
4,0 2,0 |
4,0 2,0 |
6,3 3,2 |
6,3 3,2 |
|
|
l1 = |
2,4 |
3,0 |
3,0 |
3,2 |
4,0 |
5,0 |
6,4 |
8,0 |
10,0 |
12,6 |
16,0 |
20,0 |
26,0 |
||
|
D |
наиб, наим. |
1,4 1,2 |
1,8 1,6 |
2,0 1,7 |
2,8 2,4 |
3,6 3,2 |
4,6 4,0 |
5,8 5,1 |
7,4 6,5 |
9,2 8,0 |
11,8 10,3 |
15,0 13,1 |
19,0 16,6 |
24,0 21,7 |
|
|
Рекомендуемые диаметры соединяемых деталей |
Болт |
св. |
2,5 |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
20,0 |
27,0 |
39,0 |
56,0 |
80,0 |
|
до |
3,5 |
4,5 |
5,5 |
7,0 |
9,0 |
11,0 |
14,0 |
20,0 |
27,0 |
39,0 |
56,0 |
80,0 |
120,0 |
||
|
Штифт, ось |
св. |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
9,0 |
12,0 |
17,0 |
23,0 |
29,0 |
44,0 |
69,0 |
|
|
до |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
9,0 |
12,0 |
17,0 |
23,0 |
29,0 |
44,0 |
69,0 |
110,0 |
||
|
Длина шплинта l** |
5-16 |
6-20 |
8-25 |
8-32 |
10-40 |
12-50 |
14-63 |
18-80 |
20-100 |
20-125 |
40-160 |
45-200 |
71-250 |
||
Данную группу креплений рекомендуется использовать для слабонагруженных узлов и конструкций. Если неправильно подобрать параметры, то сложно будет крепить шплинты и фиксация получится слабой, ненадежной.
Нужна консультация? Обращайтесь, мы охотно расскажем как подобрать и установить шплинт. Как его правильно вставить, закрепить и впоследствии выбить. Поможем разобраться в конструктивных особенностях и отличиях. На складах компании «Трайв» всегда широкий выбор шплинтового крепежа для достижения разных целей и задач.
