Шпильки для химического анкера

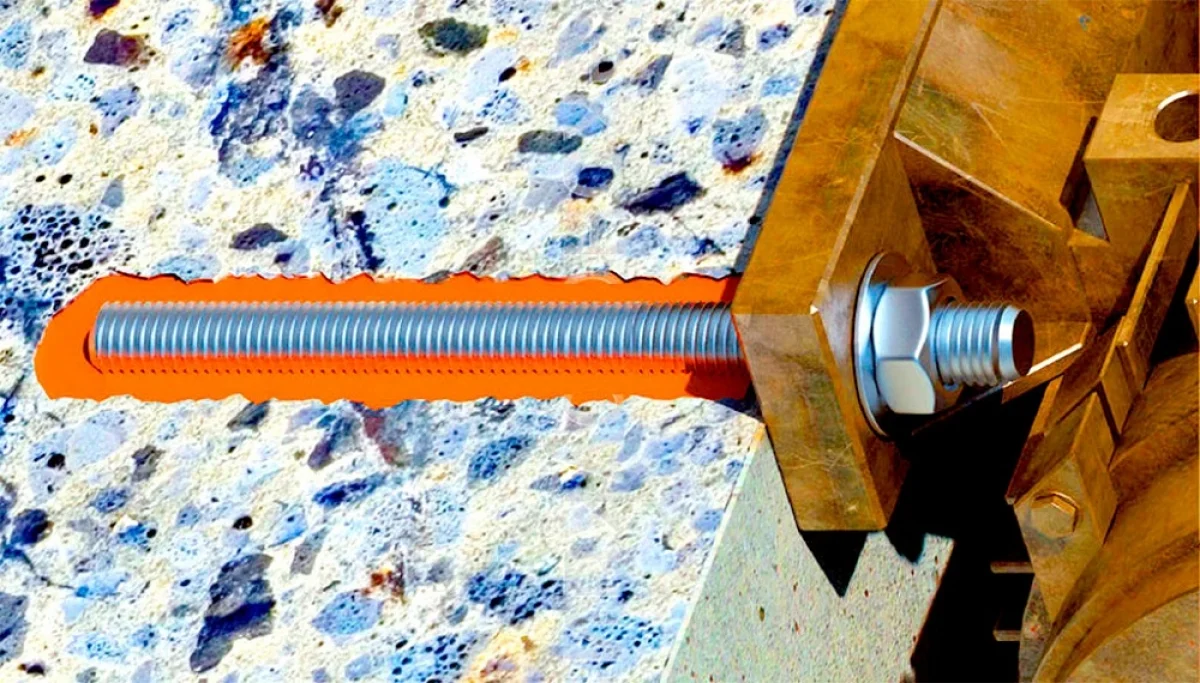

Шпильки для химического анкера – важный составной элемент крепежа, обеспечивающий устойчивость к усилию на вырыв. Изготавливается из надежных сплавов, которые не дают разрушить основы и способны выдержать массивный груз. Однако при строительстве нужно понимать, какие шпильки для химического анкера подходят – иначе есть риск разрушения основания.

Особенности изделия

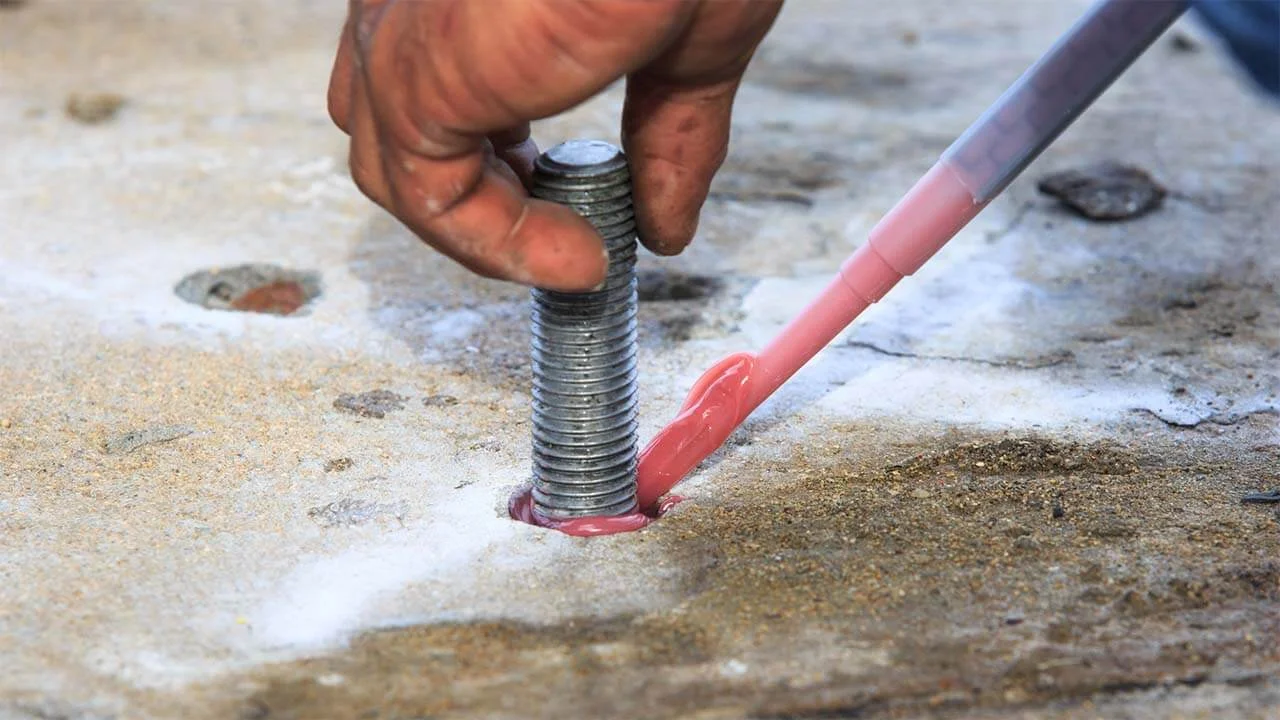

Шпильки для химического анкера используются в процессе монтажа конструкций разного типа. Крепление применяется вместе с особым составом – капсулой с клейким веществом или двухкомпонентной смесью из картриджа (клей и отвердитель). Для производства такого анкера применяется углеродистая или нержавеющая сталь. Метиз пригоден для бетонных оснований, поверхностей из природного камня, полнотелого или пустотелого кирпича, газобетона.

Шпильки изготавливаются в рамках ГОСТ Р 57787-2017. В регламенте приведены правила, затрагивающие монтаж, качество изделий и сырьевых материалов. Обычно шпильки производят из металла:

• Стального сплава без гальванических примесей;
• Оцинкованной стали;
• Нержавейки;
• Латуни.

У каждого типа есть как плюсы, так и минусы – в первую очередь связанные с антикоррозийной устойчивостью. В регламенте указано, что монтаж анкера производится с помощью клейкого состава. Он затвердевает в процессе химической реакции.

По сути, шпилька – это прочный стержень с нанесенной резьбой. Его длина, габариты и другие параметры подбираются с учетом ожидаемой нагрузки и диаметра подготовленного отверстия. При этом нужно учитывать, что выдерживаемое усилие на вырыв должно быть в несколько раз больше, чем масса подвешиваемой конструкции.

Разновидности

Любой анкер для бетона состоит из двух конструктивных элементов:

• Распорная часть;
• Металлический стержень.

По сути, речь о заполнителе в отверстии и крепящем элементе, который в него вставляется. Обычно посадочное место допускается в диаметре около 30 мм и глубиной до 40-500 мм.

Первый вариант - шпилька является заточенной металлической штангой с резьбой. У нее есть головка – плоская или с гранями, вместе с гайкой, шайбой.

Шпильки продаются в типоразмерах М8-М30. Используются обычно с химическими ампульными анкерами или картриджами. Головка позволяет использовать перфоратор в ударном режиме для монтажа изделия. Стандартные типы заточки на конце:

• 1 на 45°;
• 2 на 45°.

Такой вариант упрощает закладку металлического стержня в капсулу с веществом. Гайка с шайбой помогают закрепить изделие на выступающем конце штанги.

Второй вариант – конусный анкерный стержень. Это металлическое изделие с 2-3 конусными уплотнениями на метизе. Они позволяют добиться упора в затвердевшей основе, обеспечивая надежность фиксации в отверстии. Такой вариант улучшает несущие параметры крепления даже в растянутом бетоне. Конусные шпильки разработаны компанией Fischer и встречаются в двух типах исполнения:

• FHBII-AL–удлиненный;
• FHBII-AS–укороченный.

Шпилька рассчитана на установку вместе с клеевой массой из картриджа FIS HB или капсулы FHB II-P/PF. Химические анкеры со шпильками позволяют оптимизировать число точек соприкосновения с основной поверхностью.

Вне зависимости от типа, все подобные метизы помогают закрепить конструкцию на бетонном основании. Потому на рынке есть и другие модификации шпилек – выбирать стоит, учитывая параметры поверхности. Таким образом, из разновидностей метизов выделяют:

• Распорные;
• Винтовые;
• Забивные;
• Крюкообразные;
• Рамные;
• Пружинные.

В продаже встречаются и складные анкеры. Они характеризуются узким направлением использования – только в рамках обустройства подвесных потолком или вместе с пустотелыми перегородками.

Размеры и маркировка

Производство анкеров требует учета длины изделия, диаметра и типа резьбы. Первый параметр – от 75 до 500 мм. Диаметр метиза может быть от 10 до 28 мм, в резьбовом формате – от 6 до 24 мм. В строительстве чаще всего используются шпильки размерами:

• М8 – 75 мм;
• М10 – 90 мм;
• М20 – 170 мм.

Это параметры, описывающие общую длину и диаметр резьбы. Маркировка включает тип стали, использованные в производстве. Таким образом:

• HST – углеродистая сталь;
• HST-R– нержавеющее основание;
• HST-HCR– антикоррозийное покрытие стали.

После маркировки указывают формат резьбы и общую длины крепежа. Например, этом может быть М20х170.

Учет условий эксплуатации

Как уже было отмечено, шпильки производятся из оцинкованной или нержавеющей стали. Антикоррозийные свойства первых изделия зависят от толщины покрытия и метода нанесения. Если цинковое покрытие толще 5 мкм, то шпильку можно монтироватьлишь внутри помещения, без обилия влаги.

Если шпилька произведена методом горячей оцинковки, то она способна выдержать более суровые условия эксплуатации и способна противостоять образованию коррозии. Такие изделия подходят для применения снаружи, если воздействие внешних факторов ограничено.

Метизы из нержавейки А2 считаются самыми устойчивыми к агрессивному влиянию влажной срезы, из стали А4 – позволяют производить монтаж в местах, которые характеризуются наличием кислот, мокрого воздуха или промышленных факторов.

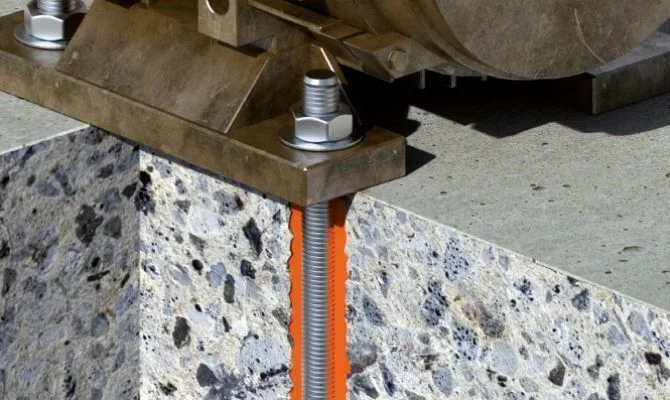

Химические анкеры более прочные, если сравнивать с распорными типами. Это позволяет добиться прочной фиксации в любом минеральном основании. Например, в слабом, ячеистом или пустотелом бетоне. Когда клеевой состав окончательно затвердеет то на шпильку можно навесить дополнительные конструкции: колонны, балки, фасады, техническое оборудование, инженерные коммуникационные системы и др.

Советы по выбору

Универсальных шпилек для анкера не существуют. При покупке метиза рекомендуется учесть основные параметры:

• Глубину, на которую он будет погружаться в отверстие;
• Толщину фиксируемой конструкции;
• Расположение по вертикальной и горизонтальной осям;
• Допустимые нагрузки;
• Влияние внешних факторов;
• Сырьевой материал;
• Размеры отверстия и основания.

Это стандартные характеристики. Всегда перед покупкой стоит изучать технические документы и сертификаты соответствия. Это гарантирует надежность шпильки и ее возможность применения в конкретных эксплуатационных условия.
