    Разновидности шлицев крепежа ‐ и всё о них

    Дата публикации: 26.01.2024 фото Разновидности шлицев крепежа ‐ и всё о них
    Прочтение: 10 мин.
    Просмотров: 269

    Шлицем называется выемка в головке шурупа, болта, винта. Туда вставляется кончик инструмента. Бывает и наружный шлиц – выступ, а не углубление. Это означает, что крепёжное изделие вводится в паз ключа или биты шуруповёрта.


    Рабочая часть инструмента и контактная область метиза могут быть представлены в нескольких стандартных формах, но друг с другом должны совпадать. Несовпадение конфигураций мешает шлицу выполнять свою функцию – войдя в плотный контакт с рабочим инструментом, эффективно передавать крутящий момент с отвёртки на резьбовой крепёж и приводить его в движение. В ряде ситуаций возможно обойтись ключом или отвёрткой иной разновидности, если геометрия позволяет обеспечить минимум опорных точек. Иногда крепёжное изделие оснащено комбинацией из нескольких стандартных разновидностей. Если необходимо обеспечить защиту от несанкционированного отвинчивания, используются нестандартные формы с особым комплектным ключом. Уникальность пары зависит от желаемого уровня защиты. Этот тип шлицев называется проприетарным.

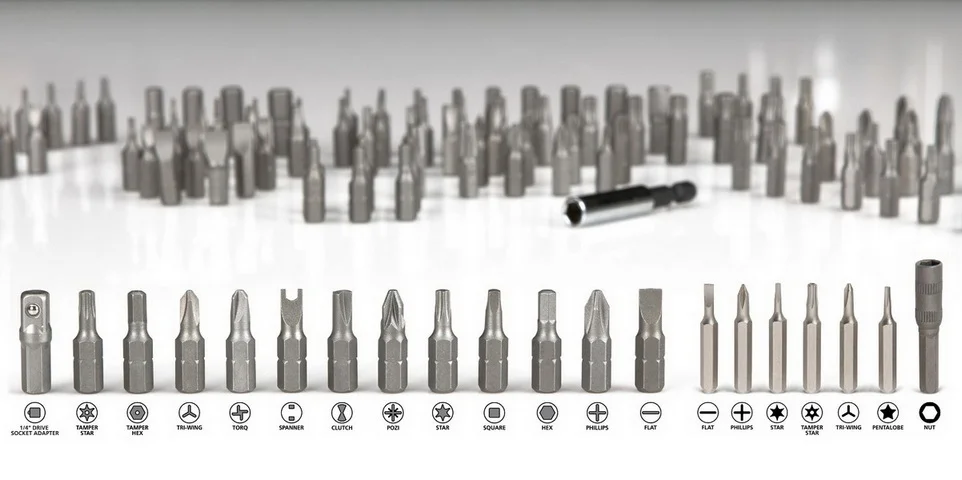

    Фото Разновидности шлицев крепежа


    В ходовых названиях каждого вида шлицев может быть отражена геометрия (на русском и английском), фамилия создателя/владельца патента или торговый знак, под которым такой крепёж запущен в оборот. Выемки выполняются в разных типоразмерах. Чаще всего он указывается в описаниях продукции в виде цифр после названия.


    Отдельно нужно упомянуть, что в механике существует понятие «шлицевое соединение». Под ним не подразумеваются крепёжные изделия, но работает оно по тому же принципу, что и отвёртка, вставленная в шуруп. На валу нарезаются продольные выемки, тоже называемые шлицами. Выемки и зубцы служат для посадки ступицы и передачи вращающего момента. Такие детали широко используются в приборо- и машиностроении.

    Наружные шлицы

    Широко распространены шестиугольник и квадрат. Для монтажа последнего нужно поворачивать ключ с большей амплитудой, поэтому он менее универсален. В то время как на шестиграннике можно часто переставлять ключ, держа его практически в одном положении.


    Пятиугольная система менее доступна обывателю и потому востребована на объектах жилищно-коммунального хозяйства – раскрутить крепёж бытовым слесарным инструментом проблематично. В машиностроении представлены шестилучевые звёздочки/Торкс E (external) и 12-лучевые (Spline, 12-point).

    Прямой/плоский/минус/SL

    Представляет собой одинарную прорезь. Иногда понятие “шлиц” используют в узком смысле, говоря именно о таком типе привода. В российских нормативах регулируется ГОСТом 24669-81. Наиболее примитивный, доступный в изготовлении и потому старинный вариант внутреннего шлица. Сегодня, когда на рынке множество альтернатив, его популярность снижена из-за несовершенств конструкции. Корректно ввести отвёртку и провернуть крепёж можно только под прямым углом. Это проблематично, если соединение в труднодоступной области. К тому же в длинном узком шлице приходится на глаз центрировать жало отвёртки. Если допустить ошибку, то инструмент легко срывается, при этом и он сам, и вся головка метиза может деформироваться. Высокопроизводительная работа с такими крепежами невозможна, поскольку они не приемлют электроаппараты с усиленным моментом вращения (наблюдаются проблемы с фиксацией в шлице, срывы). С другой стороны, именно такой крепёж проще всего вывинтить подручными средствами наподобие монеты, лезвия, пластиковой карты.


    В основном вид представлен в некоторой электротехнике, часовых механизмах, либо в качестве аутентичной фурнитуры к мебели и прочим изделиям прошлого поколения.


    Подбор пары шлиц-инструмент по размеру простой: ориентиром служит ширина в миллиметрах.

    Крестовые

    Комбинация двух прямых шлицев, дублирующих друг друга на случай порчи одного. Не следует путать данную разновидность со следующим типом.


    Фото Разновидности шлицев крепежа

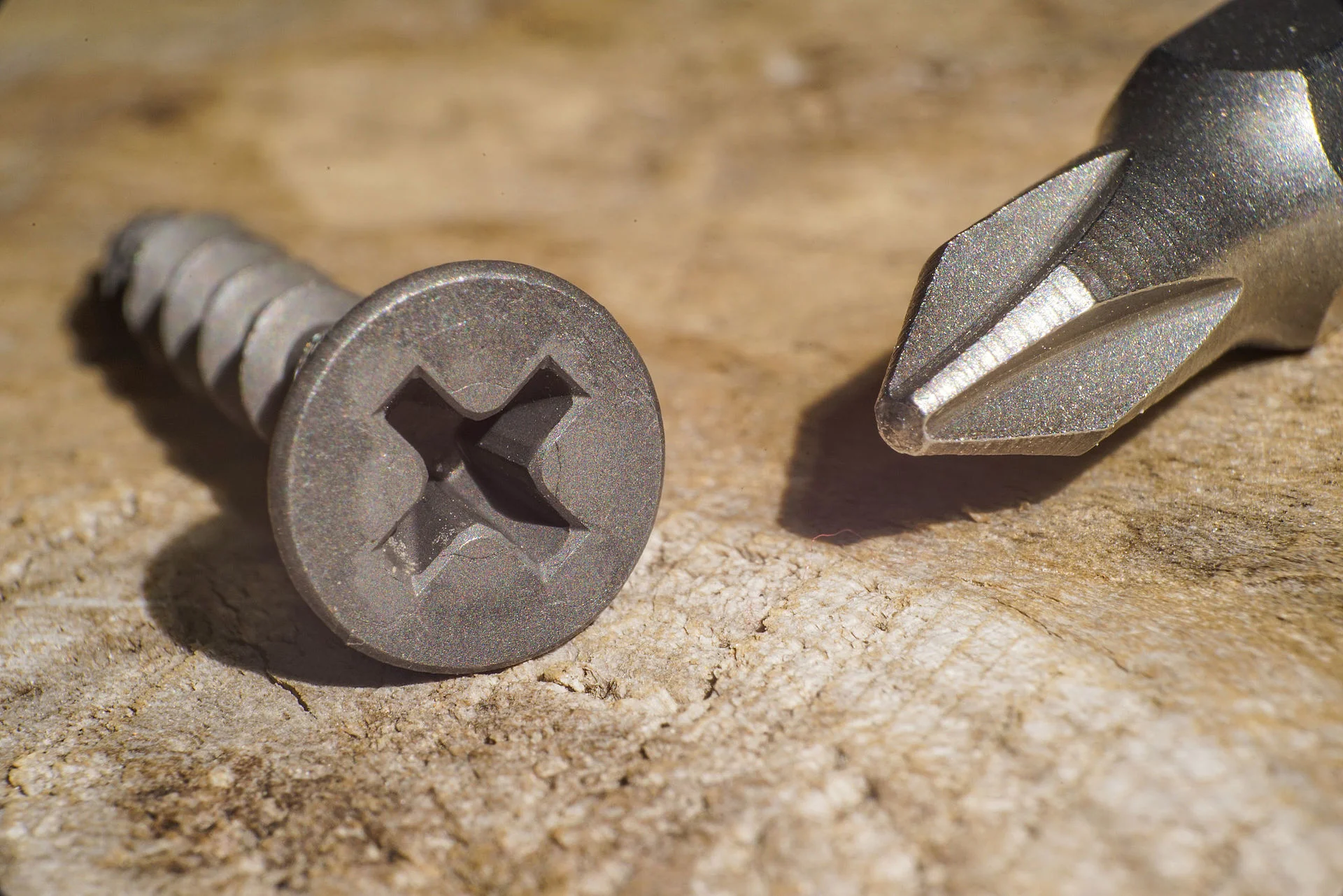

    Крестообразный

    Наиболее часто встречается в современных крепежах различного назначения. Описан в ГОСТ 10753-86. Передаёт приложенные усилия значительно лучше плоского. При взгляде сверху напоминает знак плюса, зачастую с видоизменённым центром.

    Филлипс/PH

    Старейшая и популярнейшая версия, была перенята СССР. В ГОСТе обозначена литерой H. Появилась в 30-е. Интересно, что Филлипс не является её изобретателем: он выкупил права у первоначального разработчика по фамилии Томпсон и под своим брендом занялся налаживанием производства, проблемами технической и коммерческой реализации. Существенную роль в продвижении сыграло сотрудничество с автомобильной промышленностью (новинку оценили при сборке кадиллаков, фордов).


    В трёх измерениях имеет достаточно сложную конфигурацию в виде перевёрнутой трапеции. Она позволяет инструменту сразу занимать правильное положение, страхует от срывов из-за неправильной центровки или угла.


    Конструкция автоматически выталкивает жало, когда усилие при закручивании превышает допустимое. Самовыталкивание помогает защитить метиз от перегрузки при работе электроинструментом без «трещотки», но сам шлиц в этот момент может быть сорван. А затягивание вручную осложнено необходимостью оказывать заметное осевое давление (прижимать отвёртку).

    Второе поколение (Филлипс II) выталкивается меньше из-за небольших доработок.

    Размерная сетка условная, не отражающая реальные замеры изделий. Так, PH0 – шлицы шириной 3 мм, PH4 – 6 мм. На рынке можно встретить и меньшие размеры (PH00, PH000), и большие.

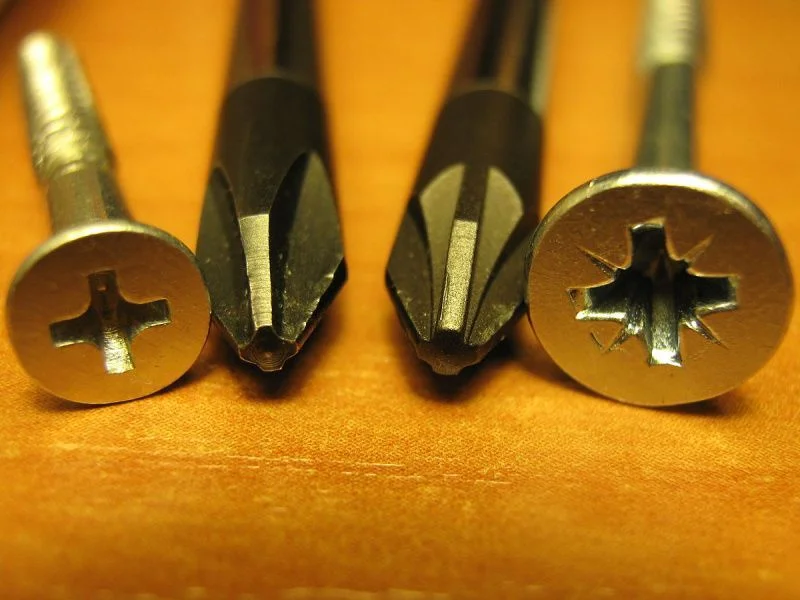

    Позидрайв/Позидрив/PZ

    В ГОСТе – Z. Узнаётся по 4 дополнительным рискам (лучам) под 45 градусов к основному кресту. Это альтернатива, предложенная другой компанией в 60-е годы с учётом недостатков, продемонстрированных филлипсами. Улучшено сцепление (дополнительные мини-грани, более глубокая посадка инструмента). Благодаря более плоскому центру снижена сила самовыталкивания. Большая глубина требует достаточно крупной головки, поэтому миниатюрный крепёж не производится, а в целом типоразмеры аналогичны филлипсовским.

    Второе поколение – Супадрайв, у него рисок две. Биты разных поколений взаимозаменяемы, но модификация даёт большую свободу в плане угла, под которым можно вводить инструмент.


    Фриасон/Reed&Prince

    Малоизвестная разновидность, не получившая широкого распространения (ограничивается судовым оборудованием некоторых стран). Визуально это обычный “+”, без характерных для PZ и PH скруглённых линий. Конструктивно отличается тем, что v-образное гнездо заканчивается чётким острым углом (как правильный конус).

    Французский/BNAE NFL22-070

    Отличительным признаком французской конструкции является двухступенчатость. В глубине размещён крест  поменьше, а ближе к поверхности – побольше. Инструмент, предназначенный для таких изделий, визуально заметно отличается от отвёрток Позидрив или Филлипс, у которых основные рёбра сходятся к кончику конусообразно. На французской чётко видны две ступени, а рёбра идут практически параллельно продольной оси отвёртки.

    В российском производстве обычно не используется, встретить можно в европейской технике.

    JIS B 1012

    Японский взгляд на крестообразную головку. Столкнуться можно в транспортных средствах, радиоуправляемых моделях, фото- и прочей аппаратуре соответствующего происхождения. Внешне легко перепутать с более распространённой разновидностью шлицов Филлипс. В качестве опознавательного знака производитель делает на головке метиза рядом со шлицем углубление-точку. В целом использовать инструмент Филлипс с шурупами JIS не рекомендуется. Он может быть повреждён, т.к. имеются отличия в скруглении внутренних углов и скосе граней. Эти отличия дают максимально крепкую фиксацию между жалом и шлицом JIS, снижают самовыталкивание. Однако разница касается в первую очередь конкретного подтипа – S. В то время как спецификации H и Z практически идентичны стандартам ISO 4757. S применяется на мелких крепёжных изделиях, сопоставимых с PH0.

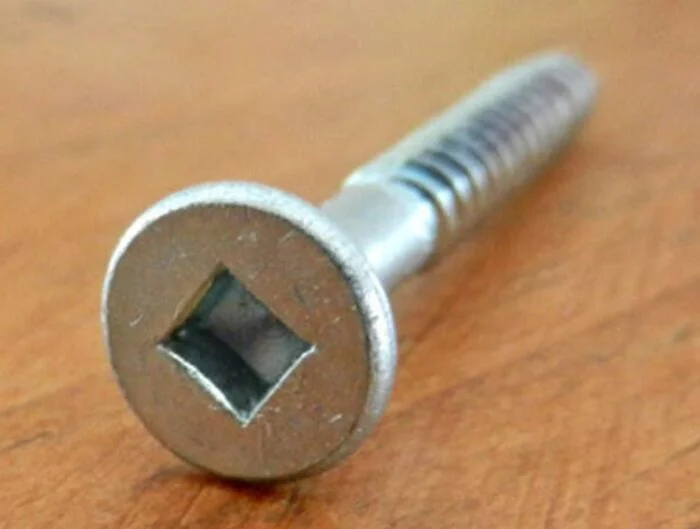

    Квадратный/SQ/Робертсона и фигуры на его основе

    Изобретены были рано (патент 1909 года), но не получили широкого распространения в силу трудности изготовления. По другой версии, шанс был упущен из-за несложившегося сотрудничества с автокомпанией Форда (пару десятилетий шлицы Робертсона использовались, но эта практика сошла на нет и в итоге квадраты оказались вытеснены крестами). Поныне квадратный привод применяется в основном Канадой.


    Квадрат может быть одинарным или нет. Двойные и тройные квадраты образуют 8- или 12-угольные пазы.


    Фото Разновидности шлицев крепежа


    XZN

    Пример трёх квадратов, наложенных друг на друга с поворотом на 30 градусов. Важно не перепутать его с разновидностями 12-угольника на основе других фигур: есть разница в величине углов. Именно в XZN есть “внутренний квадрат” – четыре 90-градусных угла, которые можно использовать как гнездо под квадратный инструмент.

    Часто встречается в немецком автопроме, приспособлен для затягивания под большим усилием.

    LOX-recess

    4 квадрата, которые совмещены по совершенно иному принципу: пересекаются, но не наложены друг на друга. Напоминает неправильный крест, имеет 12 углов, 8 длинных граней и 4 коротких. Это даёт надёжный контакт и уменьшает износ при передаче большого крутящего момента. Не самые частотные, производятся Grabber и Hitatchi (Hikoki).

    Шестигранные

    HEX/Имбус/шлиц Аллена/

    Крепёж с гексагональными шлицами встречается в автомобилях, велосипедах, мебели. Появился в 30-х. Обычно изготавливается по дюймовым стандартам, попытки использовать метрический инструмент чреваты деформацией граней.

    Антивандальный/HEX-pin или TR (tamper-resistant)

    По центру шестигранного углубления присутствует небольшой вертикальный штырь. Он блокирует введение несовместимого инструмента, а совместимый отсутствует в массовой продаже.

    Двойной HEX

    12-углов, шестиугольники Аллена наложены с поворотом относительно друг друга. Линии сходятся под 120 градусов.

    Outlaw

    Попытка добиться безразмерности. Несколько шестигранников “вложенно” друг в друга (у поверхности наибольший шестигранник, в глубине наименьший), так что получается ступенчато сужающееся углубление. Количество ступеней зависит от габаритов шляпки. Поскольку на бите последовательно представлены все типоразмеры, она в любой метиз входит корректно, различается только глубина вхождения. Также при такой конструкции вместе с типоразмером увеличивается и количество опорных точек, обеспечена надёжная фиксация инструмента.

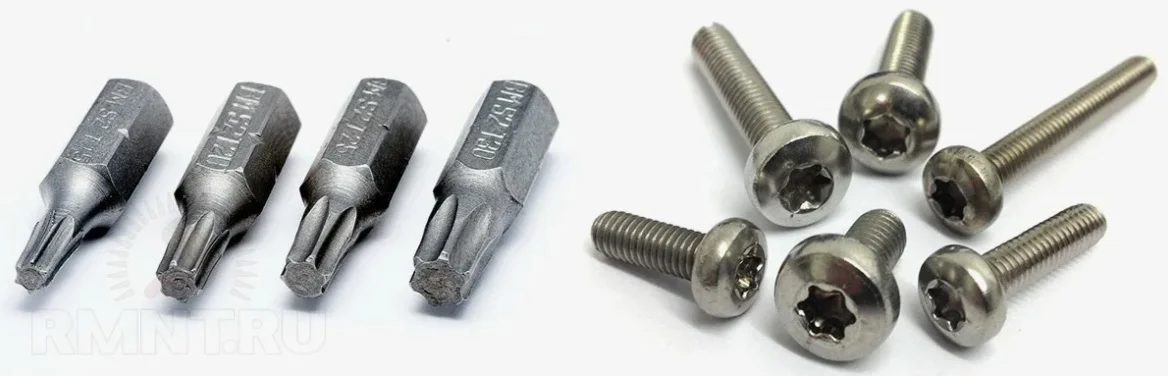

    Звезда/Torx/TX

    Может иметь пять или шесть лучей. Встречается в различных механизмах и аппаратах. Такой привод не требователен к осевому давлению, он один из наиболее выносливых по моменту затяжки и при этом «безболезненных» для инструмента. К тому же его широкое отверстие не теряет рабочих свойств, если изделие обрабатывают лакокрасочными составами, в отличие от тех систем привода, чья эффективность строится на более тонких прорезях. Всё это объясняет, почему «звёздочки» востребованы в промышленности.

    Plus

    Более короткие лучи, напоминает шестерёнку. У такой разновидности шлицев увеличенную площадь контакта, повышенную износостойкость и лучшую передачу.

    TR

    Антивандальный крепёж со штырьком по центру. Защита работает аналогично HEX-pin.


    Фото Разновидности шлицев крепежа


    Прочее

    Существует немало разновидностей, которые сравнительно редко, но встречаются в продукции различных отраслей – от игрушек до коммуникаций.

    Разработано для летательных аппаратов

    • У Torq-set отверстие в виде квадрата, каждая сторона которого продолжается в виде прямой «лопасти» по часовой стрелке. Вне аэрокосмической отрасли не применяется.

    • Tri-Wing – трёхлопастная выемка, ближе к треугольнику. Первоначально использовались в пассажирских воздушных судах, постепенно стали применяться и в некоторой бытовой электронике.

    Оба вида напоминают пропеллер, созданы по схожему принципу, позволяющему сбалансировать осевую нагрузку при затягивании (не требуется сильное прижимание).


    Aster recess – звёздочка на пять маленьких лучей, совмещённая из шести кругов. Заменила шестигранники в некоторых задачах самолётостроения.

    Треугольник

    TA – чёткий прямоугольник, TP3 – скруглённый. Применяются в радиоприборах, мелкой бытовой технике, машиностроении.

    Для монеты

    Напоминает SQL, поскольку это прямолинейная прорезь. Однако отличается вогнутым дном. Шлиц не рассчитан на отвёртку и предназначен специально для бытовых ситуаций, когда инструментов под рукой нет. К примеру, может давать лёгкий доступ к батарейкам на велосипедном оборудовании.

    One-way/одностороннего действия

    Обладает антивандальным свойством. В принципе не предназначен для раскручивания, демонтируются специнструментом (экстрактором) с дополнительными манипуляциями: в метизе прорезается отверстие, либо в качестве альтернативы метиз можно приварить к наконечнику. Рельеф головки обеспечивает точки сцепления только для движении в сторону закручивания, а в обратном направлении инструмент теряет упор и скользит.

    Некоторые проприетарные

    Spanner/SP – два или три небольших отверстия под биту-вилку. Актуален для защиты конструкций и изделий от несанкционированного проникновения или разбора. Например, это приказные посты лифтов или оружие.


    Pentalobe/Ромашка – крайне узкоспециализированная разновидность шлицев в форме цветка с пятью полукруглыми лепестками. Такие винты с 2009 года использует компания Apple в своих устройствах. Важно не перепутать аббревиатуру TS, маркирующую размер, с названием другого типа шлицев Torq-set.

    Tri-point/Y используется в японской технике ряда производителей и в некоторых гаджетах Apple.
