    Размеры болтов и гаек под ключ

    Дата публикации: 17.06.2020

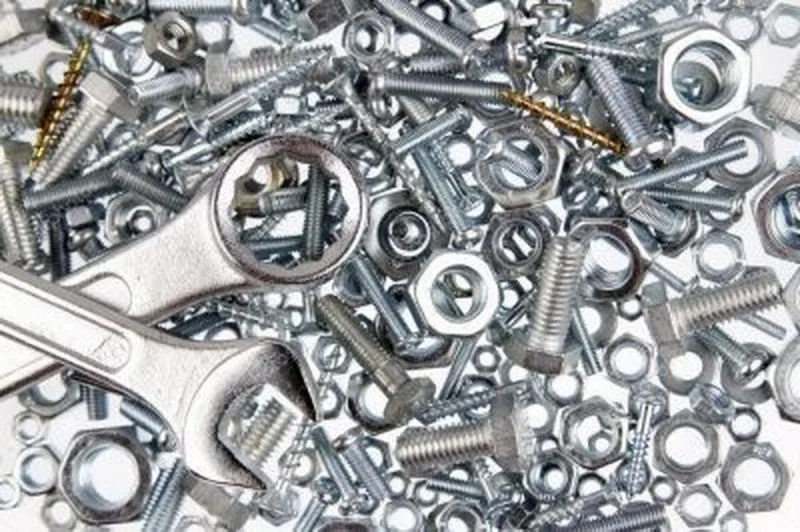

    Размеры болтов и гаек под ключ

    Самым распространенным инструментом для работы с болтовыми соединениями считается гаечный ключ. Так называется устройство, с помощью которого увеличивается величина крутящего момента. Данный показатель способствует лучшему закручиванию либо вывинчиванию болта с шестигранной головкой (или гайки). За время существования было создано много моделей и модификаций откручивающего приспособления. Первое место в этом многообразии занято рожковыми ключами со своими плюсами и минусами.

    Главные требования к техническим характеристикам двусторонних ключей с открытым зевом изложены в ГОСТ 2839-80. Основным параметром является размер полости между губками, которые по внешнему виду напоминают рожки. Отсюда и общепринятое название инструмента. С каждой стороны корпуса ключа выдавлен размер зева, по которому и ориентируется пользователь при выборе приспособления. Например, для работы с болтами М12 и М10 нужно взять ключ с маркировкой 10 с одной стороны и 12 – с другой.

    Производители практикуют две системы обозначения типоразмеров ключей: метрическую по ГОСТ в миллиметрах и дюймовую по стандартам США и Европы (для справки - 1" равен 25,4 мм). В первом случае размер зева может варьироваться от 2,5 мм до 230 мм. Габариты в дюймовом измерении варьируются в пределах от 1/8" до 91/8". Данный параметр важен, так как для результативного выполнения работ по скреплению конструкций нужно точно подбирать размеры болтов и гаек под ключ с соответствующими габаритами.

    Другие разновидности гаечных ключей

    Помимо двустороннего приспособления с открытым зевом существует такой же инструмент, но открытая полость расположена у него только с одной стороны. Инструмент редко используется в домашнем хозяйстве, поскольку предназначен для промышленности. Отсюда и габариты: 36 мм и выше. Этот ключ хорош тем, что его можно надевать на любую рукоятку, трубу или стержень, значительно повышая силу затяжки за счет увеличения длины рычага. Еще на практике используются такие типы ключей под болты и гайки:

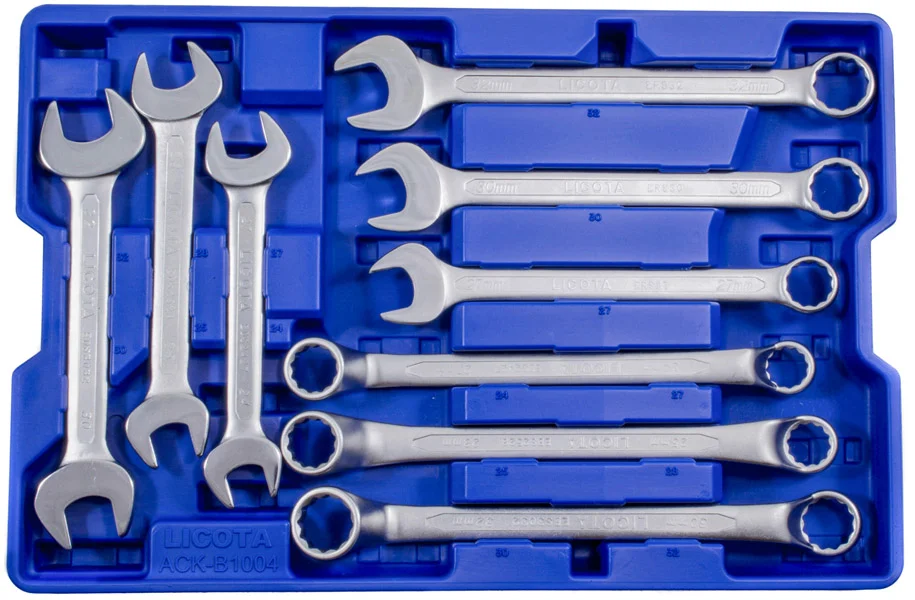

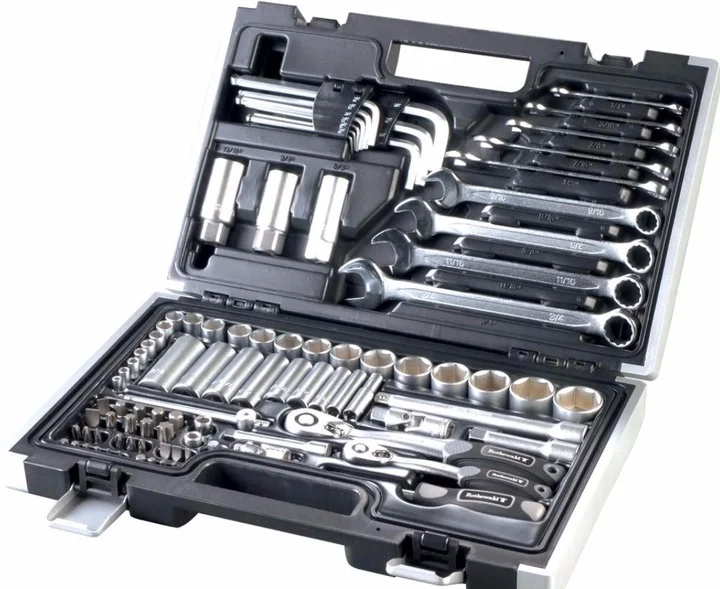

    • Накидной двусторонний от рожкового отличает замкнутый рабочий конец, выполненный в виде кольца с шестигранником внутри. Им можно работать без перестановки, процесс закручивания/откручивания происходит быстрее, без срывов инструмента. Размеры шестигранника парные, к примеру под болт М17 и М19 или М22 и М24.
    • Накидной односторонний инструмент, по аналогии с рожковым, используется на производствах, обладает возможностью удлинения рычага. Имеет разновидность, оснащенную специальным приспособлением для удара молотком или кувалдой. Такой ключ называется накидным ударным и применяется там, где нужна мощная затяжка.
    • Комбинированный инструмент представляет собой симбиоз рожкового и накидного ключа. С обеих сторон имеет одинаковый размер, но разную конструкцию.
    • Торцевой или трубчатый – прерогатива автомобилистов. Именно таким инструментом пользуются при замене или ремонте колеса. Может быть выполнен в виде трубки с внутренним шестигранником, для работы с которой пользуются любым рычагом. Но в продаже всегда есть готовые Г-образные изделия под болты и гайки разных размеров.
    • Разводной – наиболее распространенный инструмент в арсенале домашних мастеров. Выполнен в виде рукоятки с подвижными губками с одного конца. Оснащен специальным приспособлением для раздвижения/сдвижения и фиксации губок в требуемом положении. Отдельные модели имеют цифровую разметку для более точного выставления параметра. Выпускаются в трех габаритах под максимальные размеры болта М20, М30 и М46.
    • Трубный или газовый считается универсальным, поскольку им можно откручивать/закручивать на только болты и гайки, но также любые резьбовые соединения.

    Существует еще специальная группа откручивающих инструментов, которые при работе с металлом либо при падении не искрят. Такой инструментарий предназначен для пользования на взрывоопасных объектах. Внешне их отличают по цвету – красному (медному) или желтому.

    Выбираем правильный размер ключа под болт

    Идеальным материалом для изготовления ключей служит инструментальная сталь, в основе которой лежат высокоуглеродистые сплавы. Изделия получают из заготовок путем обработки на фрезерных станках с последующим воронением. Но такой инструмент считается редким и стоит недешево. Чаще в продаже можно встретить ключи попроще, изготовленные на поточных производствах путем литья либо штамповки.

    В зависимости от размера просвета между губками гаечные ключи условно делят на три группы:

    1. Малые предназначаются для откручивания и завинчивания крепежных устройств с размерами до 10-12 мм.
    2. К средней группе принадлежит инструмент с размерами в диапазоне от 12 мм до 22 мм.
    3. Большими считаются приспособления под болты и гайки диаметром от 22 мм и выше.

    Для того, чтобы не ошибиться с выбором инструмента, можно пользоваться готовыми данными из стандартных таблиц. Например, из этой:

    ТАБЛИЦА ПОДБОРА ГАЕЧНЫХ КЛЮЧЕЙ
    МЕТРИЧЕСКИЙ ПРОФИЛЬ UNF/UNC ПРОФИЛЬ
    Размер резьбы Размер ключа А/F Ключ открывающий Размер резьбы Размер ключа А/F Ключ открывающий
    (мм) мин (мм) макс (мм) (дюйм) мин (дюйм) макс (дюйм)

    M 1.6  3.2  3.22  3.28  1/4  7/16  11.18   11.33
    М 2.0 4.0  4.02  4.12  5/16  1/2  12.80  12.95
    М 2.5 5.0  5.02  5.12  3/8  9/16 14.38 14.55
    М 3.0  5.5  5.52  5.62  7/16  5/8 15.98 16.15
    М 4.0 7.0  7.03  7.15  1/2  3/4 19.18 19.38
    М 5.0  8.0  8.03  8.15  9/16  13/18 20.78 20.98
    М 6.0 10.0  10.04  10.19  5/8  15/16 23.98 24.21
    М 7.0 11.0  11.04  11.19  3/4 1 1/8 28 75 29 01
    М 8.0 13.0  13.04 13.24  7/8 1 5/16 33.53 33.81
    М10.0 17.0  17.05 17.30 1 1/2 38.30 38.61
    М 12.0 19.0  19.06 19.36 1 1/8 1 11/16 43.08 43.38
    М 14.0 22.0  22.06 22.36 1 1/4 1 7/8 47.88 48.21
    М 16.0 24.0  24.06 24.36 1 3/8 2  1/16 52.68 53.04
    М 18.0 27.0  27.08 27.48 1 1/2 2 1/4 57.45 57.84
    М 20.0 30.0  30.08 30.48 1 3/4 2 5/8 67.03 67.46
    М 22.0 32.0 32.08 32.48 2 3 76.61 77.09
    М 24.0 36.0 36.10 36.60 2 1/4 3 3/8 86.18 86.72
    М 27.0 41.0 41.10 41.60 2 1/2 3 3/4 95 76 96 34
    М 30.0 46 0 46 10 46 60 2 3/4 4 1/8 105.33 105.97
    М 33.0 50.0 50.10 50.60 3 4 1/2 114.91 115.57
    М 36.0 55.0 55.12 55.72   BS (Whitworth стандарт)
    М 39.0 60.0 60.12 60.72 Размер резьбы BS Размер ключа А/F Ближайший верный размер ключа А/F
    М 42.0 65.0 65.12 65.72
    М 45.0 70.0 70.12 70.72 C (дюйм) (мм) (дюйм) (мм)
    М 48.0 75.0 75.15 75.85  1/4 3/16 W .445   11.30  7/16 12
    М 52.0 80.0 80.15 80.85  5/16 1/4 W .525   13.33 17/32 14
    М  56.0 85.0 85.15 85.85  3/8 5/16 W .600  15.24 19/32 16
    М 60.0 90.0 90.15 90.85  7/16 3/8 W .710   18.03 23/32 18
    М 64.0 95.0 95.15 95.85  1/2 7/16 W .820  20.83 13/16 21
    М 68.0 100.0 100.15 100.85  9/16 1/2 W .920  23.37 15/16 24
    М 72.0 105.0 105.20 106.00  5/8 9/16 W 1.010 25.65 1 26
    М 76.0 110.0 110.20 111.00  3/4 11/16W 1.200 30.48 1 1/4 31
    М 80.0 115.0 115.20 116.00  7/8 3/4 W 1.300  33.02 1  5/16 33
    М 85.0 120.0 120.20 121.00 1 7/8 W 1.480 33.02 1 1/4 38
    М 90.0 130.0 130.20 131.00 1 1/8  1 W 1.670 42.42 1 11/16 43
    М 95.0 135.0 135.20 136.00 1 1/4 1 1/8 W 1.860 47.24 1 7/8 48
    М 100.0 145.0 145.20 146.00 1 3/8 1 1/4 W 2.050 52.07 2  1/16 52
    М 105.0 150.0 150.25 151.25 1 1/2 1 3/8 W 2 220 56 39 2 1/4 57
    М 110.0 155.0 155.25 156.25 1 3/4 1 5/8 W 2.580 65.53 2  9/16 66
            2 1 3/4 W 2.760 70.10 2 3/4 70
     Примечание:  Whitworth (W) = Cтарый стандарт ; BS = Новый стандарт

    Соответствие размеров дюймовых инструментов параметрам крепежа

    При подборе дюймового инструмента следует помнить о том, что его размер в дюймах означает не параметры зева ключа, а резьбовой диаметр крепежа, с которым ему предстоит работать. Параметры шестигранного профиля болтов и гаек в дюймах на части миллиметра разнится с аналогичными размерами по метрическим стандартам.

    Если дюймовым ключом пытаться завинтить или открутить метрический болт (либо наоборот), то инструмент не налезет на крепеж или будет проворачиваться по головке. Если при этом прилагать высокое усилие, то болт деформируется, а шляпка разрушится. Поэтому гаечные ключи следует выбирать в соответствии со стандартами, по которым изготовлен крепежный элемент.


    Материалы подготовлены специалистами компании «Трайв-Комплект».
