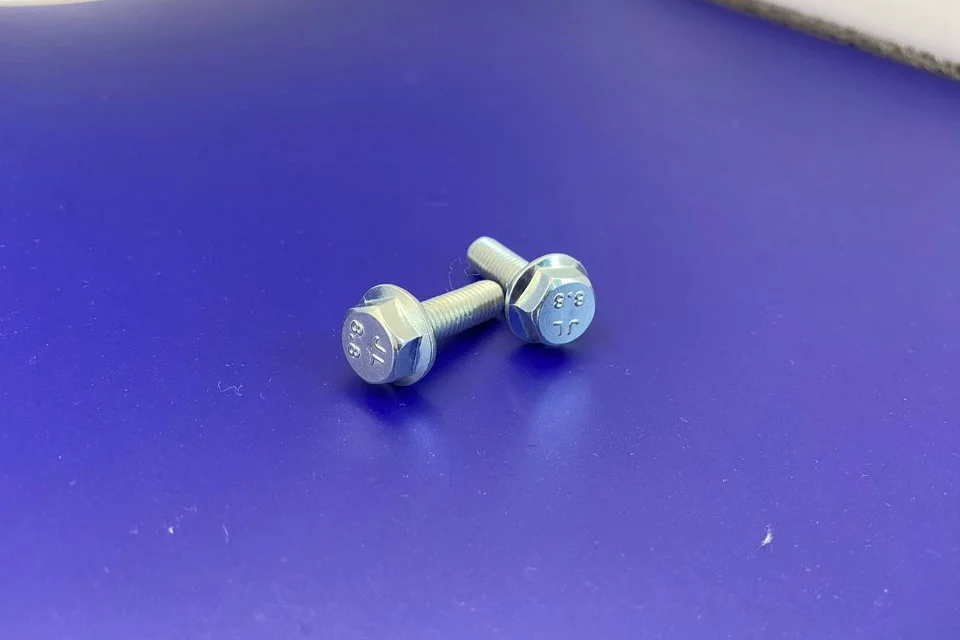

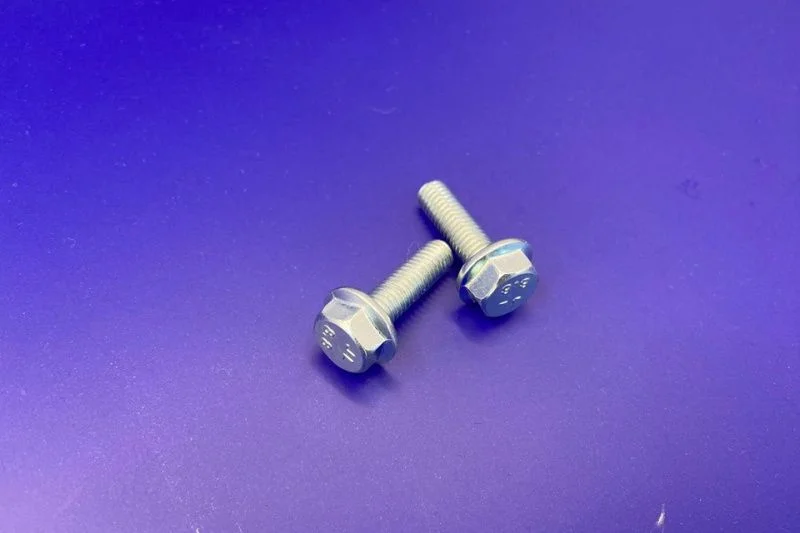

Производство шестигранного болта с рельефным фланцем DIN 6921 и гайки DIN 985

Был выполнен заказ на производство болтов с рельефным фланцем и полной резьбой. Предприятие выпускает различное электротехническое оборудование, узлов для машиностроительной отрасли и различных электронных устройств. В составе заказа присутствовали болты с рельефным фланцем DIN 6921 и несколько позиций в большом количества по DIN 985. Этот крепеж применяется в конструкции разъединителей и включателей, поэтому к нему предъявляются высокие требования по устойчивости к вибрации при эксплуатации.

Характеристики заказа:

• наименование – болты DIN 6921 и гайки DIN 985;
• типоразмер – несколько вариантов;
• материал – нержавеющая сталь А2 и легированная сталь с цинковым покрытием;
• отечественный и международный стандарт – ГОСТ ISO 4169-2014 и ISO 10511.

Особенности производства

Крепеж стандарт DIN 6021 представляет собой болт с полной резьбой со средним шагом и правой резьбой в соответствии с заявкой. Крепеж имеет шестигранную шляпку типоразмера от М5 до М20 с длиной от 10 до 200 мм. Выпускается с полной резьбой и частичной на 4/5 от всей длины стержня. Основным материалом для производства данного типа крепежа выступает сталь А2. Под заказ изготавливаются метизы из легированных сплавов в цинкованием. Болт имеет срез под 90 градусов без фаски. Производство данного крепежа было выполнено на контрактном заводе в Китае.

Производство болтов с шестигранной головкой и рельефным фланцем выполняется в несколько этапов:

1. Закупка кругляков требуемых диаметров из нержавеющей и легированной сталей.
2. Нарезка прутков на нужные по длине отрезки.
3. Термическая обработка головной части будущих болтов для придания мягкости.
4. Формирование шестигранной головки и фланца с рельефом на штамповочном станке при помощи соответствующей оснастки.
5. Накатка резьбы на стержня заданной длины.
6. Закалка для возвращения сплаву конструкционных свойств.
7. Гальваническое цинкование болтов из легированной стали.

Особенности производства гаек

DIN 985 – это самоконтрящиеся гайки, изготавливаемые из нержавейки и углеродистой стали с гальваническим цинкованием. Тип покрытия выбирается заказчиком. Применяем несколько вариантов. Гайка оснащена нейлоновой вставкой, которая защемляет резьбу, блокируя самопроизвольное прокручивание при вибрации. Выпускается в типоразмерах от М3 до М48. Альтернативным изделием является крепеж, выполненный по стандарту ISO 10511.

Этапы производства гаек DIN 985:

1. Закупка шестигранного прутка заданных размеров в соответствии с заказом.
2. Нарезка арматуры на нужные по длине отрезки от 5 до 55 мм в типоразмере от М5 до М36.
3. Токарная обработка с формированием фасок и шейки для установки нейлонового кольца.
4. Сверление и нарезка резьбы на нарезном автомате.
5. Запрессовка контрящего элемента в проточку на специальном аппарате в автоматическом цикле.
6. Гальваническое цинкование белым цинком по запросу клиента.

Весь крепеж был изготовлен на контрактном заводе в Китае. Соответствует стандартам и прошел испытания на прочность в статических и динамических режимах. С этим клиентом планируем дальнейшее сотрудничество.
