Важным фактором надежности любых ремонтных работ и отделки является качественный крепеж. Когда речь идет о монтаже потолочных систем типа армстронг, реечного или решетчатого типа конструкций, монтажа вентиляции и иных коммуникаций, то стоит сначала прочесть руководство по установке потолочных анкеров. Неправильно установленный крепеж или некачественное основание могут стать причиной материального ущерба для фирмы и физического вреда здоровью посетителей.
Устройство анкеров потолочного типа
Потолочным анкером называют крепеж, который устанавливается методом забивания в предварительно подготовленное отверстие. Он бывает нескольких видов в зависимости от конструкции и способа монтажа:
- Забивные с болтом и распорным элементом – анкерный болт или потолочный анкер с принудительным расклиниванием. Погружаемая в минеральное основание часть состоит из гильзы, распорной клиновидной гайки и болта или болта с распорным расширяющимся хвостовиком и гайки с пресс-шайбой в зависимости от модификации. Производится из обыкновенной или низкоуглеродистой стали с цинковым покрытием, наносимое в процессе гальваники. Гильза имеет лепестки, которые при закручивании гайки, расширяются, плотно закрепляясь в бетонном основании.
- Анкер-клин. Он состоит из гвоздя с разгибающимися сегментами и клина. Сначала в предварительно высверленное отверстие забивают гвоздь. Затем устанавливают клин и бьют уже по нему до полного погружения в гильзу, но бить по гвоздю категорически запрещено на этом этапе.
- Потолочные анкеры с саморасклинивающимся устройством. Такой крепеж представляет собой механизм, который забивается в отверстие. Фиксируется в нем за счет силы вырывания, при которой механизм фиксации стремится расклиниться и закрепиться острыми краями за бетон. Этот тип крепежа применяют для крепления подвесных систем на тросах и цепях.
Виды анкеров по типу хвостовика
В зависимости от монтируемых конструкций анкера выпускают разных конструкций:
- с крюком для подвешивания растяжек и прочих подвесных элементов;
- с прижимной площадкой для закрепления дополнительных креплений из листового металла, уголков или швеллеров;
- с гнутым кольцом;

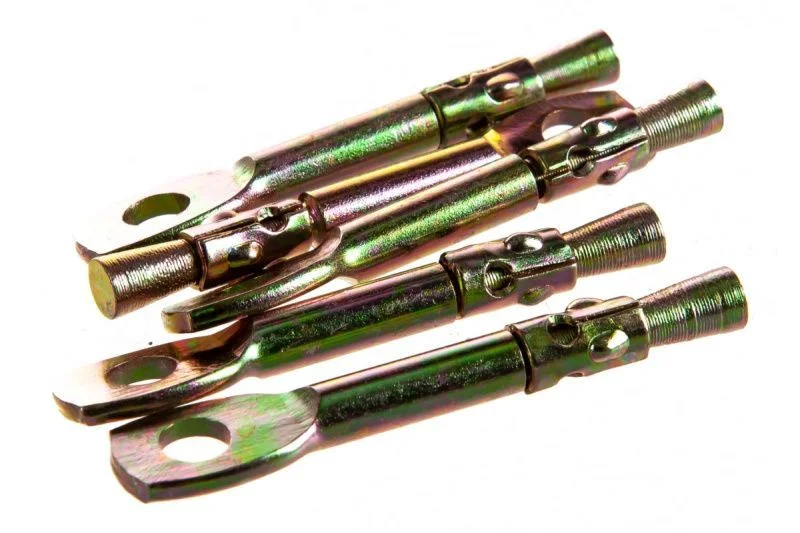

- с проушиной.
Когда применяют потолочные анкеры

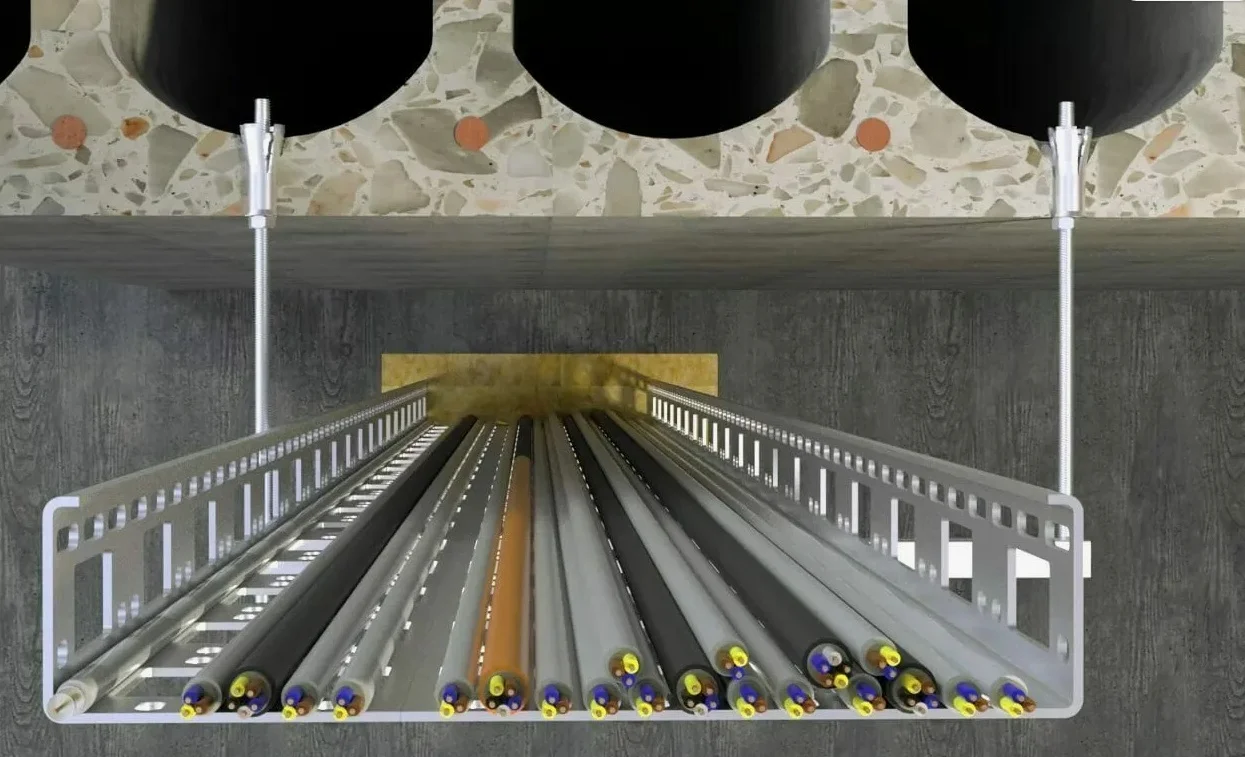

Анкеры потолочного типа используют при выполнении монтажа любых подвесных компонентов. Это могут быть растяжки для крепления подвесных потолков из плит, реек и других элементов. Также этим крепежом монтируют кронштейны для систем вентиляции, электропроводку, сигнализацию и комплексы пожаротушения.
При помощи потолочных анкеров выполняют крепеж:
- люстр;

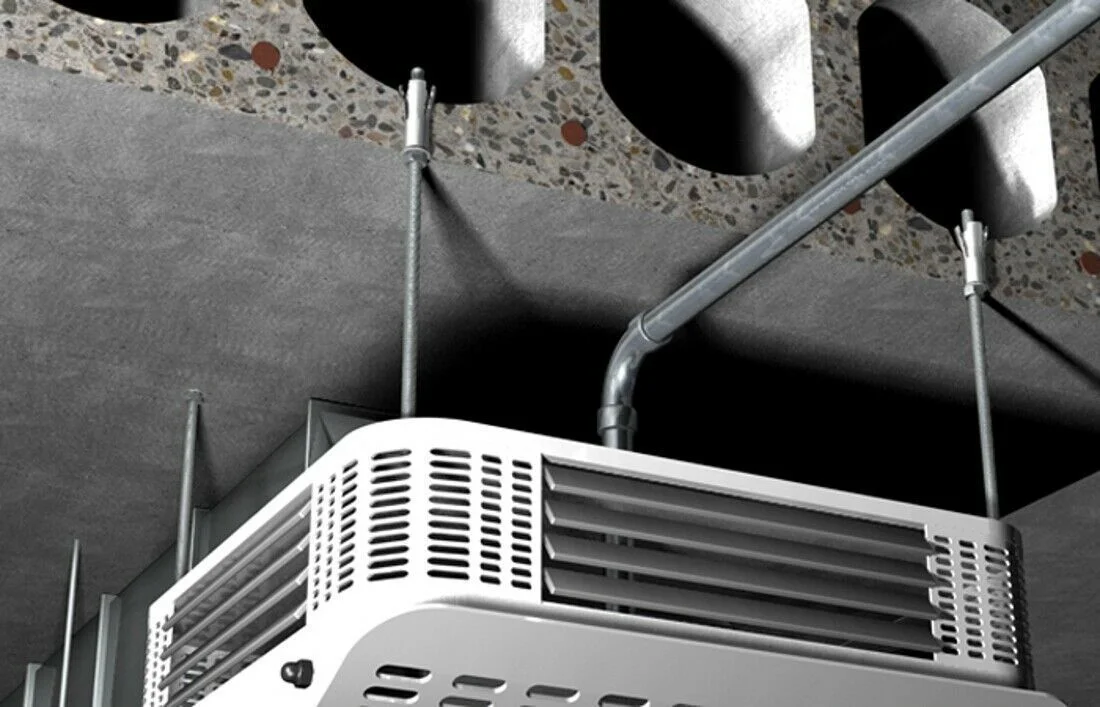

- систем вентиляции и кондиционирования;
- кабельных каналов;
- системы пожаротушения;
- подвесных потолочных комплексов типа армстронг и др.
Условия качественного монтажа потолочных анкеров
Для каждого вида работы нужно применять свои крепежи. Потолочные анкеры разработаны конструкторами для надежной фиксации и обеспечения монтажа тяжелых подвесных систем. Вместо них не рекомендуется использовать дюбель-гвозди и какие-либо другие крепежи, не являющиеся потолочными. А перед началом монтажа нужно прочесть руководство по установке. В нем будут описаны нюансы работы с теми или иными креплениями.
Чтобы подвесная конструкция не обрушилась на голову, необходимо обратить внимание на следующие детали:
- Вид основания. Бетоны сильно отличаются. Если в новом здании ее можно узнать со сметной документации и проекта, то в старом объекте определить характеристики сложно. Кроме того, за годы эксплуатации, смены влажности и температуры любое минеральное основание теряет свои физические качества. Перед началом монтажных работ нужно провести анализ поверхности на удар, изучить структуру ультразвуковым приборов в местах будущего крепежа и провести работы по их укреплению при необходимости.
- Амплитуда распорной части анкера. Если основание имеет недостаточную твердость, то распорный механизм должен раскрываться сильнее. То есть, забивные анкеры с принудительным расширением не всегда применимы. В таких случаях лучше использовать анкер-клин. Его распорная часть раскрывается с большим размахом.
- Правильно выбирайте размер бура и учтите степень его остроты. Новый инструмент сверлит отверстия с хорошей геометрией. Износившийся бур при сверлении немного вибрирует, из-за чего отверстие получается больше положенного.
- В руководстве по установке потолочных анкеров указана глубина сверления отверстия перед установкой крепежа. Эту величину нужно соблюдать. Для болтовых креплений это место потребуется при затягивании винта, который несколько выступит. Также в нем собирается мелкая пыль при забивании анкера. При недостаточно свободном пространстве крепеж полностью не войдет в отверстие.
- Забивая анкер в отверстие, необходимо удерживать его строго перпендикулярно, не наклоняя со стороны в сторону. Эти действия приведут к разрушению краев и расслаблению места соединения.
- Перед установкой в отверстие крепежа из него нужно удалить пыль. Она нарушит качество сцепления и крепеж расслабнет.
- После затяжки анкера его нельзя пытать согнуть или повернуть. Эти действия приведут к разрушению материала основания и расслаблению крепежа. Необходимо открутить гайку, повернуть хвостовик в нужную сторону или выкрутить болт, чтобы придать ему нужный угол изгиба.
- Запрещено перетягивать гайку крепежа. Если не сорвется резьба, то деформируется втулка и продавится материал основания, что приведет к увеличению диаметра отверстия и расшатыванию крепежа.
- Перед установкой анкера необходимо выкрутить болт, чтобы гайка вышла из втулки для предотвращения разрушения в месте сцепления с минеральным основанием.
Поэтапная инструкция установки анкеров
Правильный монтаж анкера должен выполняться по инструкции. Она состоит из нескольких этапов:
- Установите в перфоратор новый бур размера, соответствующего диаметру гильзы крепежа.
- Выберите прочное место для установки анкера, очистите его от загрязнений и отслаивающихся фрагментов бетона.
- Просверлите отверстие для крепежа, удерживая инструмент строго перпендикулярно поверхности. Можно использовать направляющие приспособления или шаблоны. Глубина отверстия должна быть на 1-1,5 см больше длины анкера.
- Удалите из отверстия пыль для повышения надежности крепежа.
- Если основание рыхлое, то наметьте больше отверстий и используйте клей или химический анкер, заполнив им углубление до установки анкера.

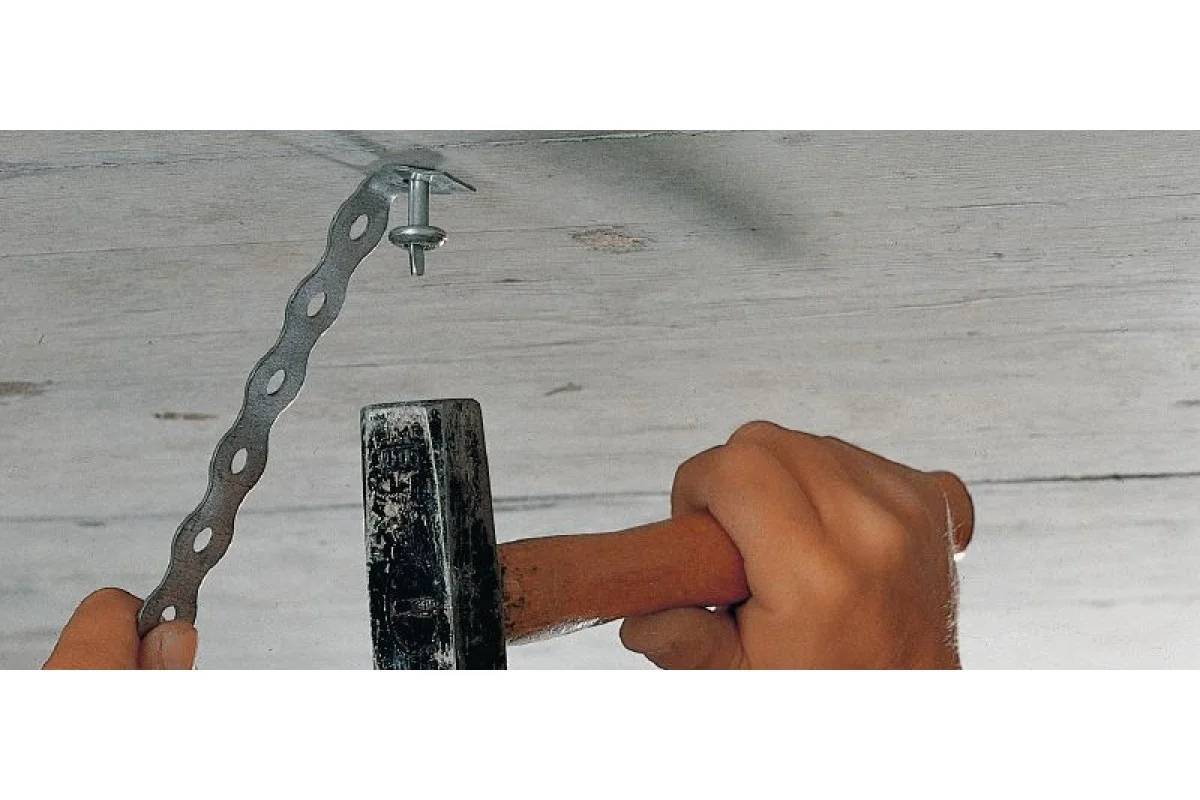

- Установите или забейте анкер в отверстие. Проследите, чтобы вошел до конца, но не глубже поверхности основания.
- Закрутите гайку от руки на болт. Когда появится усилие, заверните ее еще на 4 витка гаечным ключом. Чрезмерное усилие может быть лишним. Если основание недостаточно прочное, то геометрия отверстия нарушится, а крепеж расслабнет.
Правильно установленный потолочный анкер в прочном основании обеспечивает высокую надежность монтажа и безопасность для людей. Если вес подвесной конструкции будет большим или в оборудовании будет присутствовать мотор, то нужно увеличить количество крепежей, распределив нагрузку между всеми точками монтажа, а закреплять его на амортизируемых подвесах.
