    Основные типы и виды гаек

    Дата публикации: 23.10.2020

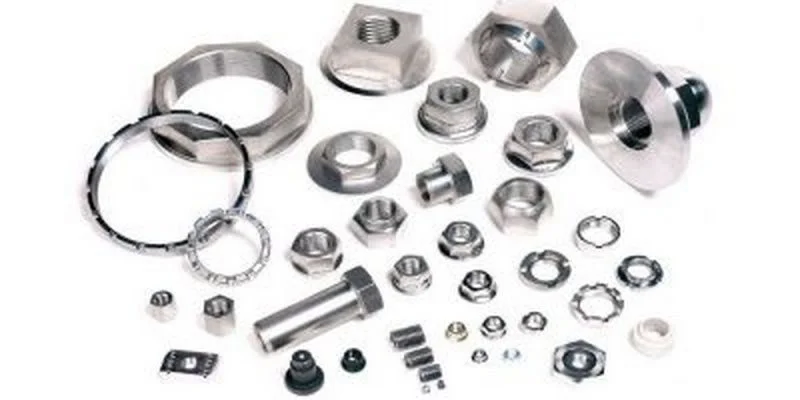

    фото Основные типы и виды гаек


    Гайкой называется крепежный элемент шестигранной (реже круглой) формы с центральным резьбовым отверстием.

    Служит для стягивания соединяемых деталей и конструкций в паре с болтом, шпилькой.




    На заметку! При подборе гайки важно, чтобы она была изготовлена из того же материала, что и болт. Резьба также должна соответствовать одна другой по направлению и единице измерения, то есть, быть метрической либо дюймовой.

    Иначе соединение не получится функциональным, прочным и надежным.

    Разновидности гаек

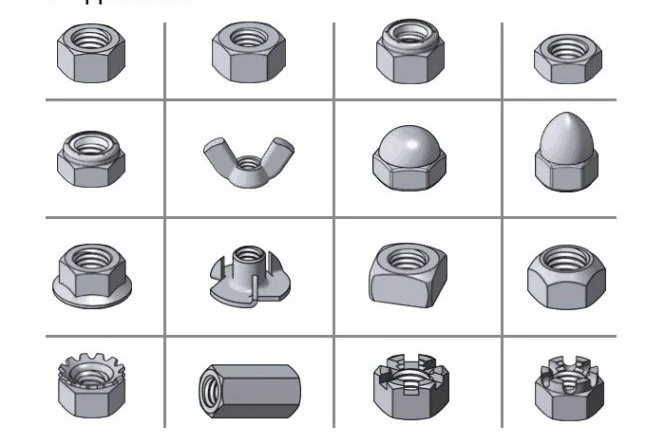

    Гайки используются практически во все сферах деятельности человека, включая решение многих бытовых проблем и задач. Следующее фото дает представление об основных видах гаек:

    Классификация крепежа выполняется по следующим признакам:

      1. Геометрические размеры регламентируются стандартами, в соответствии с которыми изготавливается конкретное крепежное устройство.

      2. Форма. Согласно данному критерию гайки бывают:

    • шестигранными под гаечный ключ; стандартные выпускаются по ГОСТ 5927-70, DIN934, низкие –по ГОСТ5916-70 и DIN 936, с увеличенной высотой отвечают требованиям ГОСТ 15523 70, DIN6330;
    • круглыми шлицевыми, внешний контур которых оформлен специальными прорезями, служащими для стопорения болтового соединения с участием многолапчатой шайбы;
    • гайки типа барашек предназначены для завинчивания вручную, без использования инструментов;
    • нажимными называются крепежные элементы с рифлеными боковыми гранями, которые также закручиваются руками;
    • накидная гайка типа бабочка оснащена двумя противоположно расположенными лопатками, внешне напоминающими крылья насекомого; чаще всего используется в комплекте с шаровыми кранами при сантехнических работах;
    • самоконтрящиеся оснащены фланцем с зубцами, служат для защиты узла от самопроизвольного раскручивания;
    • корончатые имеют прорези под шплинт, расположенные по радиусу;
    • приварные снабжены выступами, посредством которых изделие приваривается к тонкостенному элементу, поскольку нарезать резьбу на нем невозможно;
    • изделия закрытого типа в виде колпачка решают не только функциональную задачу, но и являются элементом декора, а также защищают основной крепеж от внешних воздействий
    • фланцевые обладают увеличенной опорной поверхностью, что существенно снижает нагрузку на основу и защищает ее от деформаций;
    • соединительные резьбовые элементы имеют самый большой размер по длине, служат для стыковки штифтов, шпилек, а также их удлинения;
    • торцевая гайка в виде литеры «Т» обычно применяется в станкостроении.

      3. Тип резьбовой нарезки. Резьба может быть дюймовой или метрической, иметь левое направление или правое.

      4. Классы прочности и точности. Крепежные изделия с классом прочности 5.0 и 6.0 считаются обычными, а 8.0 – 12.0 – высокопрочными. Кроме того, данный крепеж делится на три класса точности – A, B, C.

      5. Материал изготовления – сталь обычная, высокопрочная, нержавеющая, жаростойкая. Практикуется использование бронзы, латуни, меди, алюминия, а также технического пластика.

    Крепежные устройства выпускаются в черном исполнении и защищенными от коррозии специальными средствами. Для нанесения антикоррозийного покрытия используются способы оцинковывания, пассивирования, фосфатирования, оксидирования и многие другие.

    Виды соединений с участием гаек

    Чаще всего гайки служат компонентом резьбового крепежного узла для соединения двух и более деталей через сквозное отверстие. Однако некоторые разновидности предназначены для регулировки работы шаровых кранов, как, например, изделия с барашком или тип «бабочка». Соединительная гайка необходима для удлинения или соединения двух штифтов либо шпилек.

    Отдельного внимания заслуживает тип соединения гайка-гайка. Иначе такой элемент называется фитингом. Может быть прямым или угловым. Используется при сборке водопроводных, отопительных и других сантехнических систем. Гайка тип 3 называется закладной установочной. При производстве монтажных работ это изделие находится в статичном положении, а болт или шпилька вкручиваются в гайку.

    Для создания надежного и прочного крепежного узла необходимо, чтобы все его элементы были изготовлены из идентичных материалов, желательно от одного производителя. Гайки, болты, шпильки, шайбы должны по всем параметрам соответствовать регламенту соответствующих стандартов. К примеру, гайка нормальная шестигранная тип 1 выпускается по новому ГОСТ ISO 4032-2014.

    Широчайший ассортимент гаек «на все случаи жизни» представлен в каталоге компании «Трайв-комплект». Обращайтесь, проконсультируем, поможем с правильным выбором, оформлением заказа, доставкой.
