Как правильно установить анкерный болт в стену?

Чтобы разобраться, как правильно установить анкерный болт в стену, необходимо ознакомиться с его конструкцией. Данное изделие представляет собой систему фиксации, состоящую как минимум из 3-х элементов. Имеется шпилька с резьбой на конце и расширяющимся основанием в виде клина. С помощью этой системы можно выполнять прочный монтаж, как легких, так и тяжелых элементов конструкции к бетонным, блочным и кирпичным основаниям. Анкерный болт является куда более надежным видом крепежа, чем дюбель.

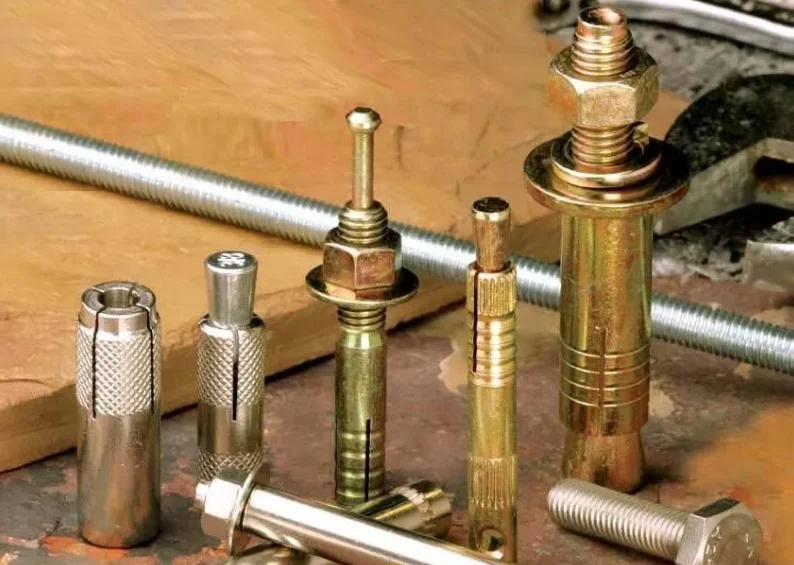

Разновидности анкерных болтов

Для выполнения прочного монтажа элементов несущих конструкций были придуманы разные способы крепления. Для получения наиболее надежной фиксации мастера используют анкера. Они способны выдержать высокие нагрузки на разрыв, на срез, изгибы и вырывание из основания. Это объясняется особенностями конструкции и механизмом работы. На болте имеется резьба, а с другой стороны – распорный клин. Когда происходит затягивание винта или гайки, клин внедряется во втулку, распирая раздвижные элементы и прочно фиксируясь в основании. В общем, принцип действия всех подобных видов крепежа одинаковый, но они бывают разные и применяются для решения определенных конструкторских задач:

• анкерный болт с гайкой;
• с крюком;
• с кольцом;
• ударный;
• клинового типа;
• с шестигранной головкой.

Кроме классификации по видам конструкции, анкерные болты также бывают забивными и разжимными.

Использование забивных анкеров

Если требуется что-нибудь быстро и надежно закрепить, то применяют забивные анкеры. Эта категория крепежа, в котором вместо болта имеется клин. При его забивании в ответную часть происходит распирание надрезанных лепестков. На них для обеспечения наилучшего сцепления с поверхностью имеются насечки, зарубки и другие элементы.

Клиновидные анкера можно использовать только по бетонным очень прочным основаниям. Когда в него правильно вбивается клин, лепестки расходятся и фиксируются в отверстии. Если основание будет рыхлым, как пеноблок или кирпич, то оно с большой вероятностью разрушится. Клин создает большое воздействие на основание, поэтому его нельзя использовать по другим материалам.

Клиновой анкер в отличие от резьбового невозможно извлечь без последствий. Удалить этот тип крепления можно будет только с фрагментами основания. Процесс монтажа забивных креплений максимально прост:

1. Сначала необходимо просверлить отверстие. С этим видом крепежа все намного проще, чем с заклепками. Для подготовки углубления в бетонном основании необходимо использовать бур того же диаметра. Особенность бурения отверстий в подобных материалах заключается в том, что при сверлении инструмент вибрирует, из-за чего отверстие получается больше.
2. При помощи спринцовки нужно удалить пыль из углубления. Это обеспечит наиболее прочную фиксацию и снизит коэффициент трения. Из такого отверстия вырвать клиновой анкер практически невозможно.
3. Подготовить анкер для забивки. Необходимо проверить положение клина, который должен быть максимально выдвинут наружу.
4. Установка анкера в отверстие. Расположите его перпендикулярно к поверхности стены и при помощи молотка забейте клин. Стремится полностью утопить его в ответной части нет смысла. Достаточно забить его на 2/3 от длины.

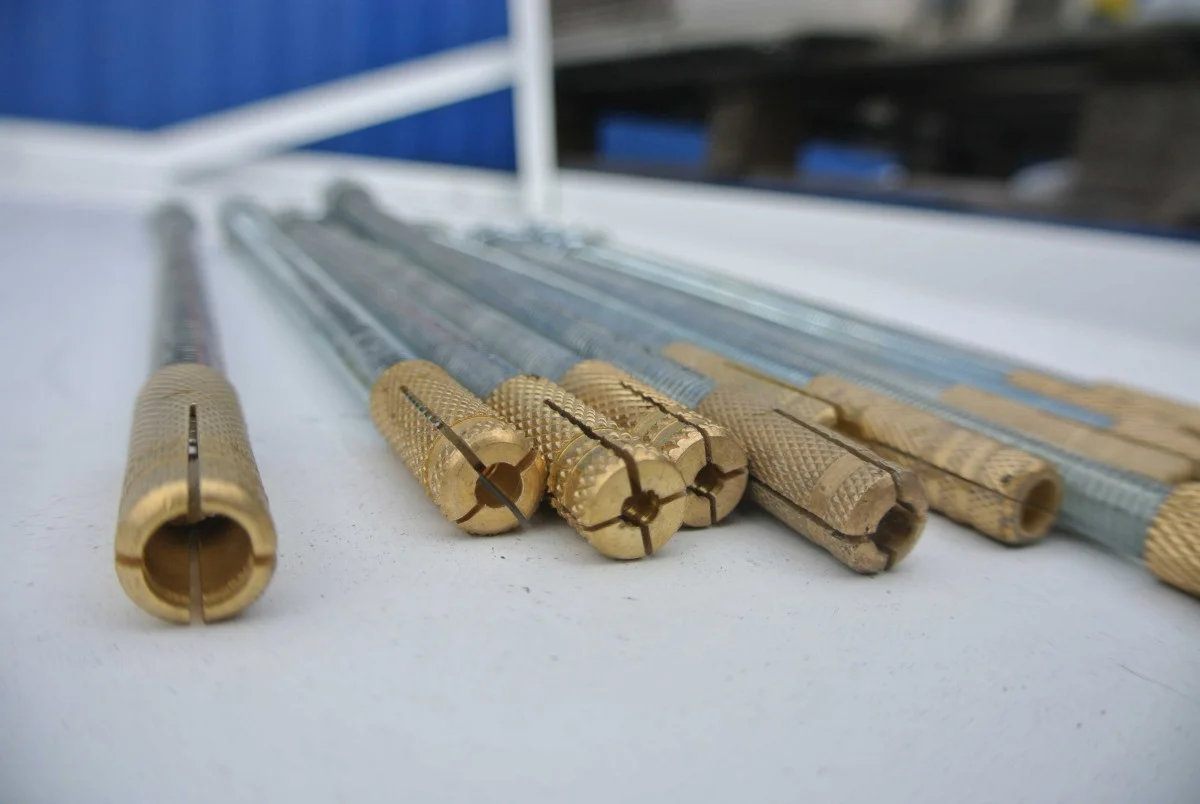

Забивной анкер с резьбой

Есть также забивной анкер с резьбой и насечками на внешней поверхности. Он выглядит как втулка с отверстием и резьбой, внутрь которой вкручивается болт. Процесс монтажа выполняется в несколько шагов:

1. Предварительно сверлят отверстие в бетонном основании. Им может быть фундамент, плита, бетонный блок. В любом случае оно должно быть прочным.
2. На внешней стороне этого анкера есть неровности, которыми он закрепляется в углублении. Но для более надежной фиксации лучше удалить пыль сжатым воздухом.
3. Устанавливают анкер в отверстие и при помощи молотка забивают до конца.
4. Прикладывают к месту монтажа закрепляемый элемент и болтом прижимают его к основанию. Затягивать его рекомендуется с усилием не более 30 Нм.

К особенностям этого типа анкера относится возможность дополнительной затяжки.

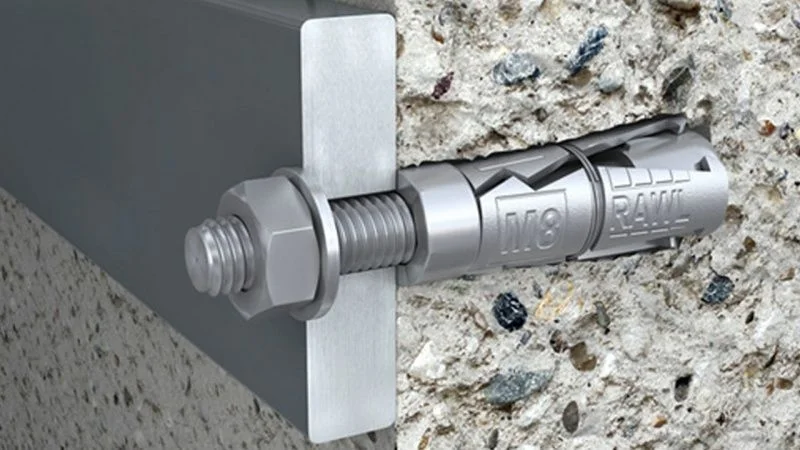

Анкерный болт с гайкой

Это стандартный вид крепежа, который широко используется при строительстве. Им фиксируют брусья, профильные трубы, уголки и другие материалы к бетонным основаниям или кирпичным стенам. Состоит из следующих деталей:

• цилиндрической упорной втулки;
• распорной гильзы с надрезами или отверстиями;
• шпильки с резьбой и клином;
• упорной шайбы;
• гайки.

Для установки этого типа анкера, необходимо засверлить отверстие подходящего диаметра. Так как эта операцию выполняют буром, то можно выбирать идентичный размер. Затем спринцовкой удаляются пыль, чтобы обеспечить прочное скрепление с материалом. Если в качестве основания выступает пеноблок или кирпичная стена, то внутрь отверстия можно залить жидкие гвозди, заложить клеевой состав. Затем, выкручивают гайку и оставляют ее так, чтобы торец болта был на уровне боковой стороны ответного крепежа. Это необходимо для предотвращения порчи первого витка, когда крепеж будет забиваться в отверстие. Когда анкер будет забит, накидным или рожковым ключом затягивают гайку. Величину усилия выбирают в соответствии с видом основания. Для бетона достаточно 30 Нм, для ПГС – не более 15 Нм, для кирпича – до 20 Нм.

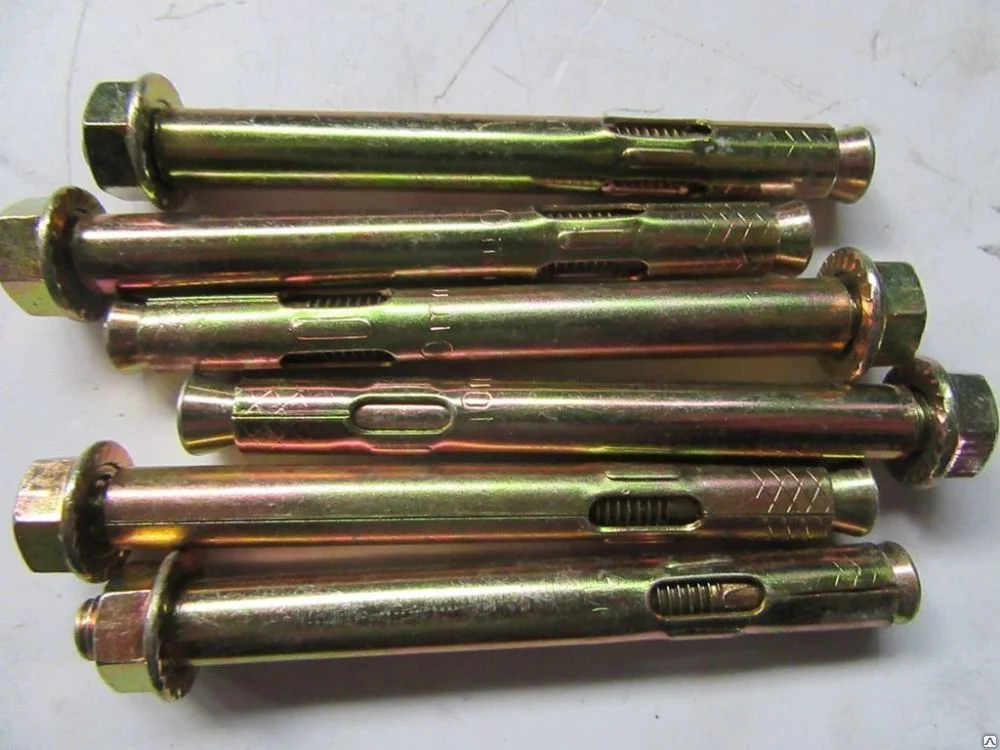

Анкерный болт с гайкой-клином

В конструкции такого анкера накручивается не гайка на шпильку, а болт в клиновидную гайку. Последняя выполняет роль распирающего элемента. Устанавливать этот тип крепежа нужно аналогичным образом, как в предыдущих случаях, только перед закладкой в отверстие необходимо расслабить клин, ударив несколько раз по болту, чтобы распирающий элемент вышел из втулки. Благодаря этому уменьшится диаметр на окончании крепежа, и он легко войдет в отверстие.

ВАЖНО: Сверлить отверстие следует того же диаметра, который имеет крепеж. Лучше, чтобы он туго заходил и пару раз стукнуть по нему молотком.

После забивки анкера на место, ключом затягивают болт с умеренным усилием в соответствии с типом основания. В отличие от крепежа с гайкой, в этом типе фиксации ничего не выпирает, когда происходит затяжка. В ряде случаев он удобнее.

Анкера с болтами и клиновидными гайками составляют большую подкатегорию крепежа резьбового типа. В нее входят также фундаментные анкеры, с крюком, с кольцом или проушиной. Эти типы можно использовать не для прижима каких-то материалов при выполнении строительства. Они служат креплением для выполнения монтажа каких-то навесных конструкций, навешивания стендов, натягивания троса, монтажа мебели или оборудования.
