Как и для чего изобрели шайбу-гровер?

Что такое пружинная шайба DIN 127

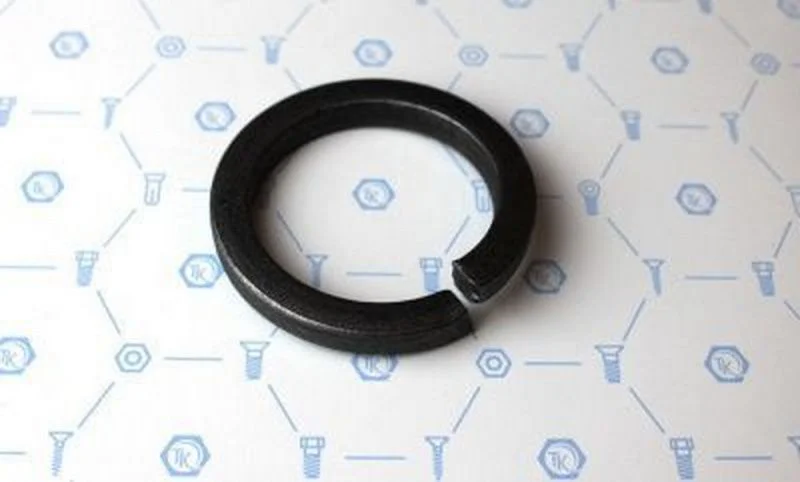

Пружинная шайба DIN 127 — разрезная круглая шайба, концы которой находятся в разных плоскостях, служит для предотвращения самоотвинчивания крепёжных изделий при её упругой деформации под нагрузкой.

История создания шайбы-гровера

Но как же появилась эта деталь? И почему форма DIN 127 – кольцо, которое не смыкается? На эти вопросы есть ответ, который стоит искать в истории.

Перенесемся в XIX век. Промышленность бурно развивается, настало время техники, двигателей. Механизмы соединялись болтами, но те, что подвергались сильной вибрации, не были надежны и часто откручивались. Обычные гайки и болты перестали справляться, из-за этого случались поломки, неприятности, простои производства. Открутился болт – встал двигатель, а то и вся фабрика.

Клепаные соединения не улучшали ситуацию, использовать их было не всегда удобно, а - обслуживать - сложно и дорого. Требовалось нечто новое, что сдерживало бы нагрузки и выполняло роль стопора.

Инженеры того времени бились с этой проблемой. Но задачу сумел решить только Джон Уильям Гровер, английский проектировщик и строитель. Он взял обычную шайбу, разрезал один край и превратил в антивибрационное изделие, которое в итоге и назвали в честь изобретателя – шайба-гровер.

Свойства и функции стопорной шайбы DIN 127

Почему именно «разомкнутое кольцо»? Шайба DIN 127 простая и действенная: когда гровер подкладывают под гайку, под воздействием вибрации изделие сдвигается в противоположную сторону, но кромка шайбы упирается в корпус. При закручивании болта острые торцы разреза шайбы врезаются в головку болта и надёжно соединяют детали. Теперь соединение устойчиво к вибрациям и самооткручиванию.

Разрез шайбы выполняется по стандартам под углом 70 градусов. Гровер изготавливается с последующей термообработкой. Так нивелируется внутреннее напряжение металла, увеличивается прочность и устойчивость к внешним воздействиям, снижается хрупкость изделия.

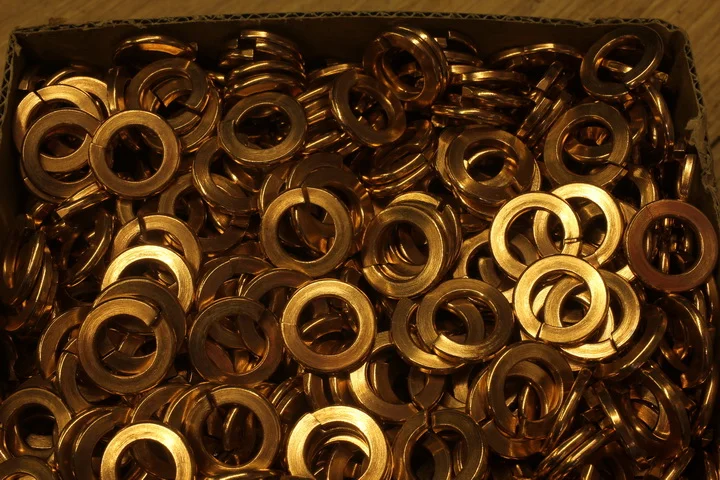

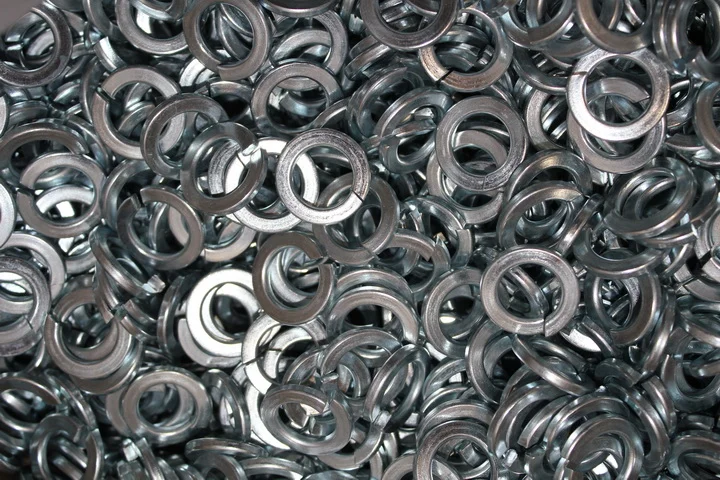

Пружинная шайба изготавливается в форме разрезанного кольца левой спирали из закалённой или нержавеющей стали. Также применяются бронза, алюминий, латунь и другие. Шайбы DIN 127 могут быть как с покрытием, так и без него. Покрытие улучшает антикоррозийные свойства, а цинковое покрытие придает большей твердости шайбе и увеличивает срок службы.

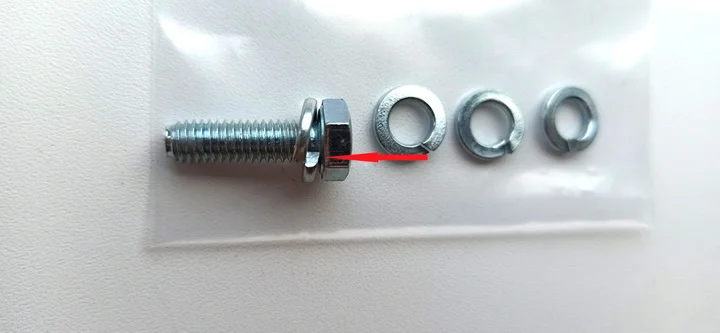

При работе крепежного соединения на гайке остаются царапины: острый край гровера блокирует самопроизвольное откручивание за счет упора в металл. Шайба-гровер несомненно увеличивает безопасность в собранном крепеже, но имеет ряд недостатков.

ВАЖНО: Диск создает эффект стопора только в момент затягивания. Поэтому использовать гровер повторно не рекомендуется.

И все же результаты исследований подтверждают: пружинная шайба DIN 127 эффективно выполняет стопорные функции и выигрывает у других шайб за счет дешевизны.
