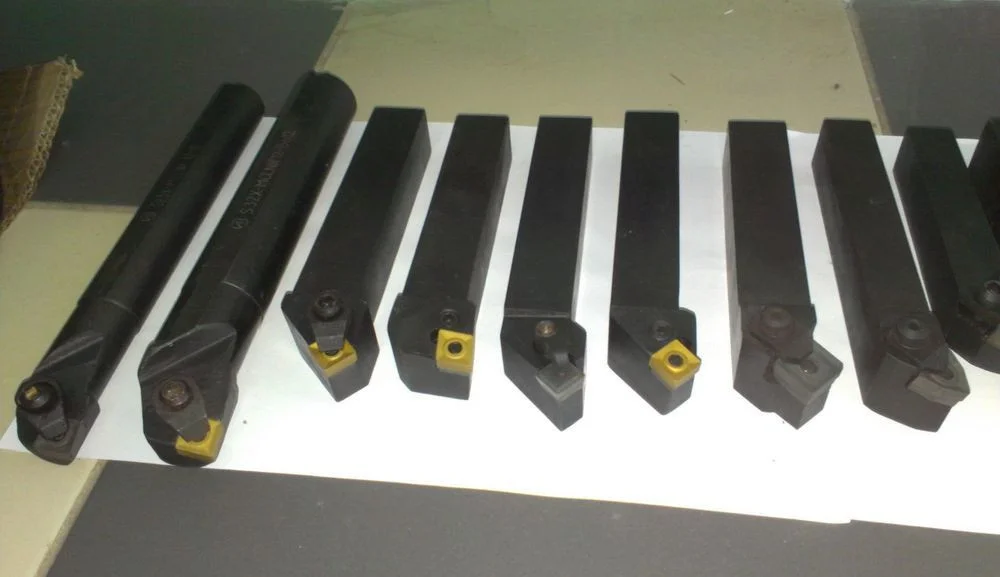

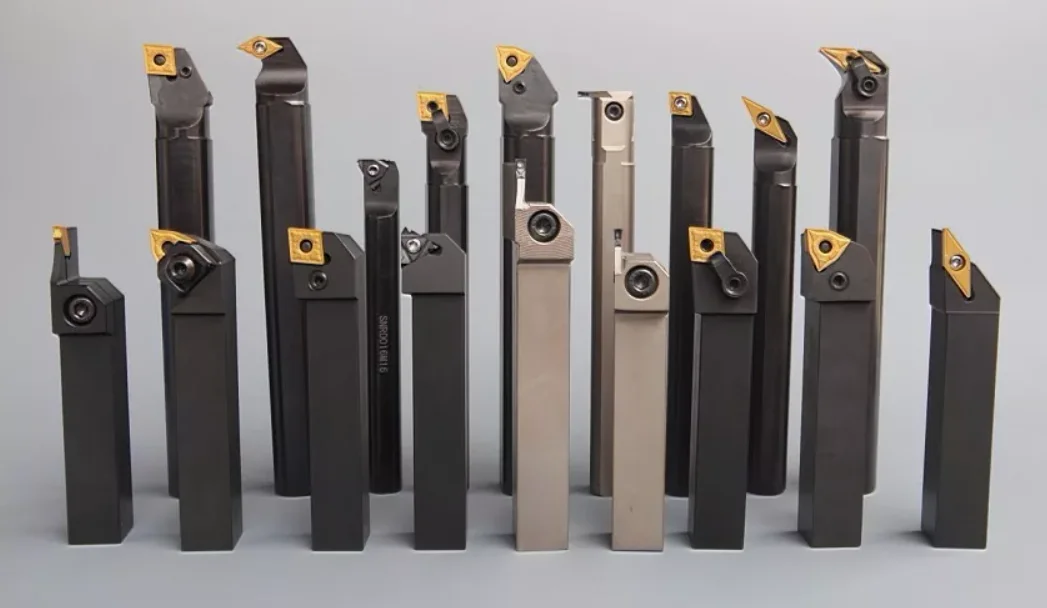

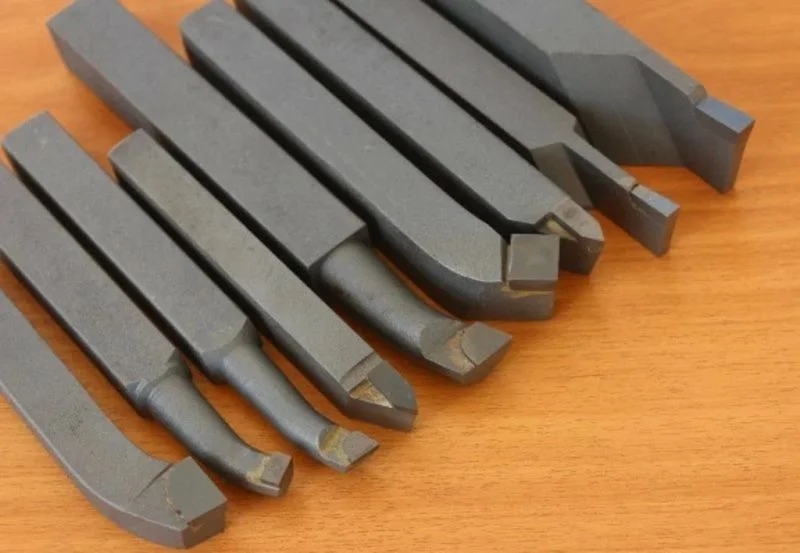

В интернет-магазине можно купить разные типоразмеры державок наружного точения. Данное приспособление применяется при точении цилиндрических деталей вращения с наружной обработкой. Это самый распространенный вид переставного резцового крепления, используемого для выполнения большинства задач. При выборе данного товара необходимо в комплексе рассматривать его характеристики, для чего была придумана стандартная система обозначений по ISO.
Система обозначений державок для обтачивания снаружи изделия
Международный стандарт определяет общепринятую систему маркировку, которая определяет следующие параметры:
- способ установки режущей пластины;
- форму устанавливаемой оснастки;
- угол в плане и смещение;
- задний угол;
- вид захвата, который определяет вращение шпинделя;
- геометрические параметры;
- отклонение, связанное с механическими и физическими свойствами использованного в производстве сплава.
Способ установки
Державки различаются по форме и способу установки режущей пластины. Это отличие определяется формой приспособления, его длиной и типом используемой оснастки. Производители выпускают 5 вариантов, которые маркируются латинскими буквами от C до S. Рассмотрим их подробнее:
- C – приспособление обладает прижимом, устанавливаемым сверху, особенность состоит в скорости замены. Чтобы заменить пластину, не нужно полностью выкручивать крепеж. Достаточно отвернуть на несколько витков, чтобы расслабить прижим. Такой резец имеет более острый угол, что для выполнения многих токарных работ удобнее и чаще предназначен для чистовой обработки с малым съемом.
- D – державки этого типа относятся к приспособлениям повышенной жесткости, так как крепеж пластины выполняется методом прижима и зацепа за отверстие. Вероятность вырывания оснастки наименьшая.
- M – данный тип кронштейна для режущего инструмента отличается повышенной надежностью крепежа, так как пластина устанавливается на штифт и фиксируется сверху прижимом. Такой способ установки получил название прижим клин-прихватом.
- P – в этом типе приспособлений применяется пластина с отверстием, которая крепится рычагом. Он выдерживает существенные нагрузки, но не является сверхнадежным.
- S – применяется винтовое крепление, а пластина обладает отверстием с фасками для потайного винта.
Форма пластины
Выбор державки для наружной токарной обработки нужно выполнять по форме используемых пластин. Они бывают 6-ти разновидностей и 10 типоразмеров. Применяется буквенное кодирование:
C, D и V – пластины в виде ромба, имеющий острый угол со значением 35, 55 и 85 градусов;
- R – круглая;
- S – квадратная;
- T – треугольник равностороннего типа;
- K – параллелепипед с углом 55 градусов;
- W, H и P – пластина в виде прямоугольника или параллелограмма, имеющего углы 80, 108 или 120 градусов.
Главный угол резца в плане и смещение
Производители указывают данный параметр в маркировке третьим буквенным символом. Международная система ISO использует литеры от A до X. Исключение из этого ряда составляют буквы C, H и G, которые указывают на то, что инструмент имеет специальное значение угла. Оно нормируется отдельным стандартом. Главным углом в плане называется величина, отражающая соотношение ширины и толщины снимаемого слоя металла при неизменной подаче и глубине.
С целью увеличения скорости токарной обработки рекомендуется работать инструментами с малым углом. Величина выбирается в пределах от 0 до 90 градусов.
Задний угол
Покупая державку, нужно учитывать задний угол пластины, так как аналогичное проточка должна быть и на креплении для пластины. Производители выпускают оснастку с 4-мя значениями углов, которые маркируются латинскими буквами:
- N – 0;
- B – 5;
- C – 7;
- P – 11.
Способ захвата пластинки
Очередным важным критерием выбора креплений для режущих инструментов выступает способ захвата или направление. Оно определяется от того, в какую сторону крутится шпиндель при условии, что деталь должна вращаться на резец. Параметр также маркируется буквами:
- R – правый;
- L – левый;
- N – нейтральный.
Типоразмер
В маркировке приспособлений для крепления режущих пластинок также имеются данные о габаритах. Указывается в цифрах и до 10-ти указывается в формате 0N. Минимальный показатель составляет 32 мм или буква A, максимальный – 500 мм символ Y. Также есть приспособления с нестандартными размерами, который промаркированы буквой X.
Отклонение
Последним параметром, который есть у наружных державок, является отклонение. Его величина зависит от режимов резания и материала используемого сплава. Соответственно, наименьшее отклонение у приспособлений с символом B, наибольшее с Q.
