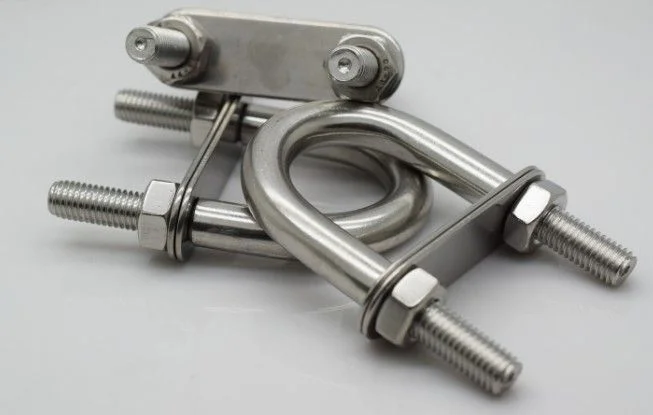

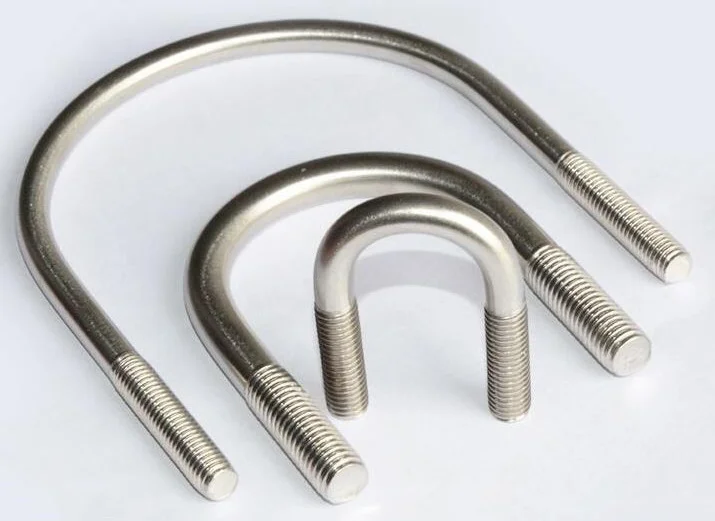

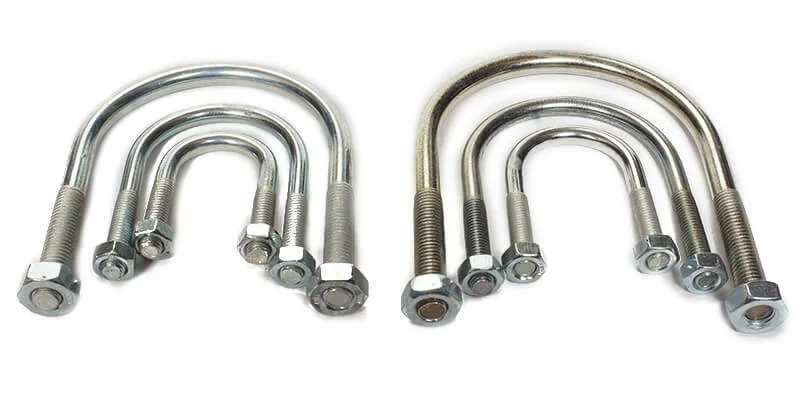

Данный тип хомута разработан для закрепления на вертикальных или горизонтальных поверхностях изделий с круглым или цилиндрическим сечением. В первую очередь это трубы. U-образный хомут или болт-скоба представляет собой круглую металлическую шпильку (реже плоскую ленту), согнутую в форме подковы с параллельными «рожками». Это важно – если они будут расположены под углом, метиз не получится нормально зафиксировать, и государственный стандарт не допускает перекоса больше 2 мм независимо от габаритов изделия. Каждый конец U-образного болта снабжён соединительным элементом. Это, как правило, участок, на который нанесена винтовая резьба. Часто в комплектацию входят шайбы и гайки (двойной набор на каждый конец). Сняв внешнюю пару гаек и просунув изделие в отверстие подходящего диаметра, а затем затянув все гайки, болт и можно зафиксировать в нужном положении. Иногда в роли ограничителя с одной или двух сторон выступает металлическая планка, в этом случае набор гаек может быть одинарным, а шайбы могут отсутствовать. Дополнительно ограничивать смещение планки может разница в диаметре (гладкая часть болта шире, чем резьбовая, и пластина не может продвинуться вперёд). Можно такие скобы купить и без каких-либо комплектующих. Но гайки со стороны кончиков закрутить в любом случае необходимо, чтобы отрегулировать и заблокировать метиз, если он применяется стандартным способом.
В России форма и размер таких хомутов регулируется ГОСТом 24137-80, а технические характеристики – ГОСТом 24140-80, там же указаны смежные стандарты (по материалу, резьбе). При этом нормативы не распространяются на продукцию для технических трубопроводов в каналах или на отдельных опорах. По немецкой системе действует DIN 3570, U-образная форма обозначена как тип А.
ГОСТом предусмотрено производство стандартизированных U-скоб со следующими параметрами (приводим в сантиметрах).
Резьба |
Внутренний диаметр |
Расстояние между параллельными осями (замеряется по центру «ножек») |
Общая длина |
---|---|---|---|
M6 |
1,4-2 |
2-2,6 |
3,8-4,5 |
M8 |
2,2-4,5 |
3-5,3 |
5,5-7,7 |
M10 |
5-6,5 |
7-11,5 |
9-10,5 |
M12 |
7-11,5 |
8,2-12,7 |
11,5-16 |
M16 |
12-20 |
13,6-21,6 |
18-26 |
M20 |
21-38 |
23-40 |
28,5-45,5 |
M24 |
43-54 |
45,4-56,4 |
51,5-62,5 |
Габариты постепенно увеличиваются, то есть изделие большего диаметра будет и длиннее, и шире.
Весить самый маленький метиз может меньше 20 граммов, а самый крупный – 5 с половиной килограммов. Изготавливаются обычно из стального круга. Выбор класса прочности, марки, покрытия зависит от задач. В основном применяется класс прочности начиная от 4.6, нержавейка, углеродистая сталь, холодное или горячее цинкование слоем 3-8 мкм. В ГОСТе упомянуто, что относительное удлинение материала (способность растягиваться) не может быть меньше 15%, приемлемое временное сопротивление начинается от 30 кгс/квадратный миллиметр.
Как применяются U-образные хомуты
Они могут выполнять роль основных или вспомогательных держателей трубопровода – фиксируют его на опоре в ключевых точках или обеспечивают поддержку и помогают распределить нагрузку, аккуратно обустроить систему. Поэтому в первую очередь данные метизы востребованы для сооружения или ремонта газо- и водопровода, канализации, отопительных контуров, вентиляции, противопожарных схем подачи воды. А также для монтажа всевозможных конструкций из трубного металлопроката. Изделие оптимально работает с чугуном, сталью, пластиком и асбестцементом.
Но в целом применение U-болтов не ограничено. Соединение может быть как неподвижным, так и скользящим. Ориентация изделия в пространстве возможна любая (наложение или подвес петлёй вниз, вверх, вбок) С помощью таких метизов можно легко, без применения сварки, закреплять любые объекты на колоннах и других несущих или поддерживающих конструкциях, если у них подходящая форма. Это полезно при строительстве, всевозможных работах по дому, необходимости навести порядок в хозяйстве и на территории. Например, это монтаж ограждений, хозяйственных построек, каких-либо опорных деталей или каркасных элементов, сантехнических или спутниковых устройств, фиксация кабелей и различного оборудования. В ряде случаев требуются дополнительные расходники – например, упругие прокладки для компенсации давления на закрепляемый элемент. Иногда скобы используют не по прямому назначению, из нетрадиционных способов можно привести в пример заливку центральной части бетоном так, чтобы наружу выступали резьбовые «рожки», на которые затем можно что-либо навинтить. Также U-образные болты используются при сборке различных машин и механизмов, водных судов.
Сталь с разными характеристиками и широкий размерный ряд даёт большую свободу в использовании хомутов, позволяя подобрать их как для мелких бытовых работ, так и для крупных, тяжёлых промышленных объектов и сложных условий эксплуатации.
