Что такое кабельная гильза? Метиз, который применяется для опрессовки и соединения кабелей

Для опрессовки и обеспечения контакта между соединяемыми проводниками в электротехнике и других отраслях применяют метиз, называемый кабельной гильзой. Такой вид метиза представляет собой надежный и качественный способ обеспечения коммутации проводов, исключая при этом внешнее воздействие на оголенные жилы, проводящие ток. Имея максимально простую конструкцию, этот метиз играет ключевое значение для обеспечения качественного крепления.

Что такое кабельная гильза? Основные характеристики

На сегодняшний день применение гильз представляет собой один из самых широко распространенных способов опрессовки и соединения кабелей, что в первую очередь связано с надежностью данного способа, а также объясняется его дешевизной. По своей структуре метиз, применяемый для опрессовки и соединения кабелей,представляет собой полую трубку, внутрь которой помещаются заранее очищенные и нескрученные концы жил. После этого с помощью специального инструмента производится направленная деформация гильзы. Этот процесс позволяет создать качественный электрический и механический способ соединения жил.

Кабельная гильза изготавливается из медных или алюминиевых трубок разного диаметра в соответствии со скрепляемыми проводами для обеспечения электрохимического равенства. Обжим применяется при необходимости работы с большими токовыми нагрузками или когда использование других методов проблематично. Обжим, как правило, производится как минимум в двух или в трех точках. Поворот клещей в каждом новом обжиме должен быть равен 90 градусам, после чего производится изоляция образованного соединения.

Виды кабельных гильз

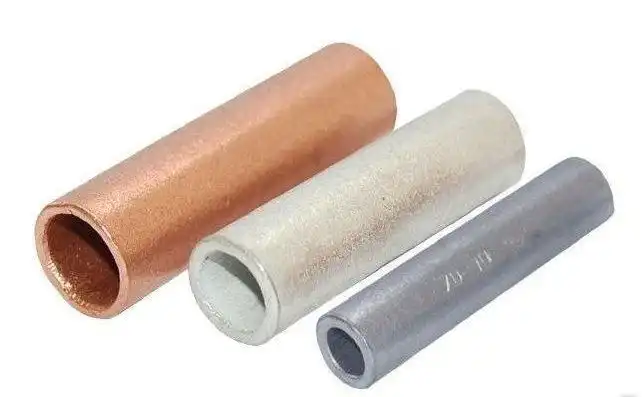

В зависимости от используемых материалов кабельная гильза подразделяется на несколько видов, применение которых должно соответствовать тем или иным электрохимическим свойствам соединяемых проводов, изготавливаемых из различных материалов.

К основным видам метизов, которые используются для обжима проводов, относят:

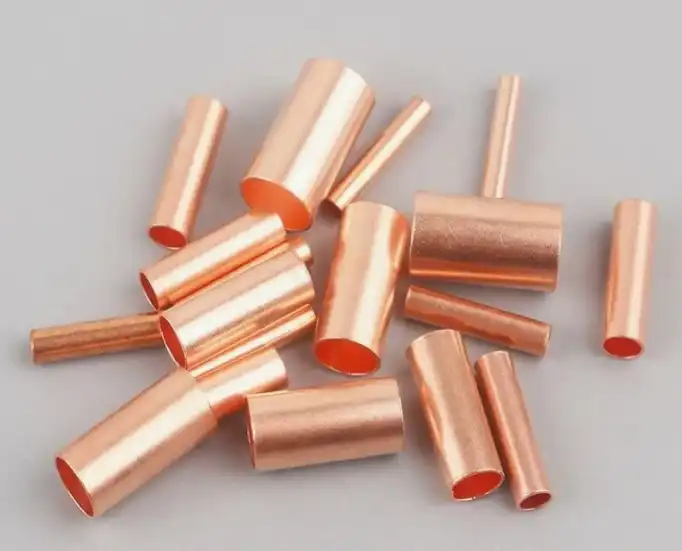

1. Медные– применяются для соединения медных проводов.

Бывают следующих типов:

• ГМ – стандартные медные гильзы, не подвергавшиеся никакой обработке и не имеющие защитного покрытия. Данный тип является самым простым и экономичным вариантом, используется там, где нет агрессивного воздействия на кабели.
• ГМЛ – аналог простых медных гильз, который одновременно подвержен лужению. Другими словами, на поверхность таких метизов наносится защитный слой, предохраняющий их от вредных воздействий. Стоимость ГМЛ выше, чем у предыдущего типа, но их можно использовать в агрессивных средах.
• ГСИ – такой тип имеет не только лужение, но и ПВХ-изоляцию, которая служит дополнительной защитой.

Многие считают, что для соединения алюминиевых проводов можно использовать медные кабельные гильзы, на самом деле этот совет совершенно неверен. Дело в том, что обжим деформирует поверхностный слой, а сочетание меди и алюминия вызывает химическую реакцию, которая приводит к коррозии.

2. Алюминиевые– применяются для алюминиевых кабелей и требуют особого обращения,  то есть частой смазки и очистки.

Как правило, этот тип кабельных гильз изготавливается из алюминия марки АД1 и используется для соединения кабелей и проводов до 10 кВ. Алюминиевые гильзы схожи по конструкции с медными, но выпускаются в неизолированном исполнении и стоят дороже.

3. Комбинированные – применение комбинированных, то есть медно-алюминиевых кабельных гильз необходимо для создания комбинированного соединения (медь-алюминий).

Такой тип включает в себя медную и алюминиевую половину, которые соединены между собой фрикционной сваркой и имеют перегородку внутри для контроля глубины захода кабелей.

4. Изолированные – необходимы для процесса опрессовки проводов среди обжимных трубок, так как их использование позволяет отказаться от дополнительной изоляции места.

По своей конструкции такой тип схож с лужеными медными трубками, покрытыми изоляционным слоем из прочного и пластичного ПВХ, за счет механических свойств которого изолированные кабельные гильзы могут быть успешно обжаты без нарушения их первоначальных свойств.

Помимо вышеперечисленных видов гильз также в продаже можно найти:

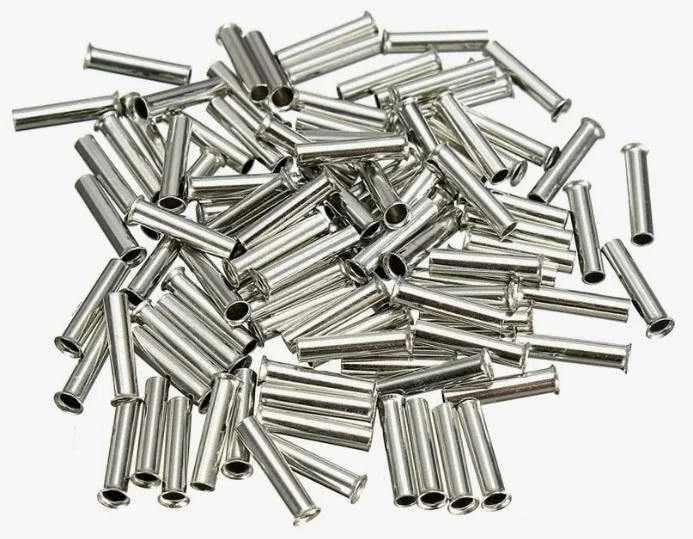

• никелевые;
• термоусаживаемые;
• стальные;
• полностью герметичные;
• разных форм (например, Т-образные).

Эти виды, как правило, применяются для достаточно узких целей и стоят дороже традиционных типов.

Правила обжима проводов

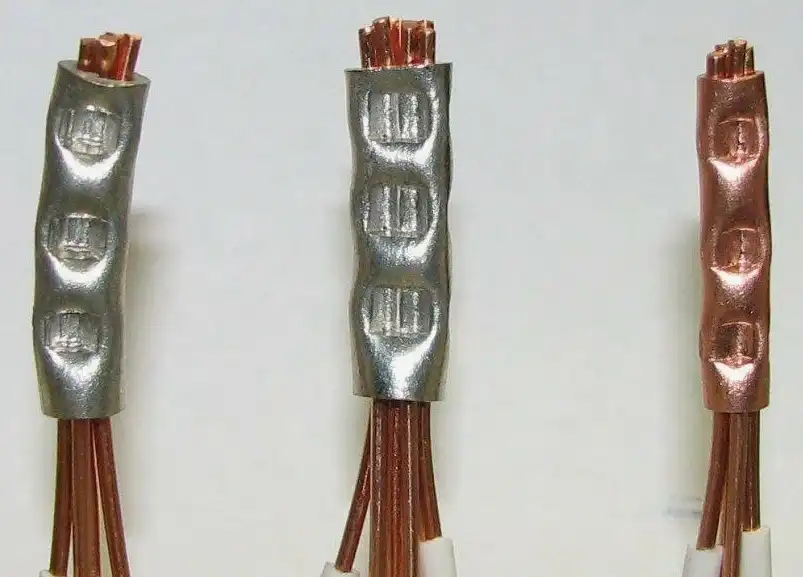

Процесс обжима проводов очень прост: оголенные жилы плотно вставляются в трубку и обжимаются с помощью пресс-клещей. В тех случаях, когда между проводниками остаются пустоты, их заполняют оставшимися обрезками нужной длины. Для обеспечения надежного контакта обжим должен производиться как минимум в двух диаметрально противоположных точках. При этом проводники не должны быть перекручены.

Последовательность действий в процессе обжима проводов следующая:

1. Очистить жилы от изоляции и соединить их в пучок.
2. Надеть наконечник, после чего заполнить имеющиеся пустоты за счет обрезков кабеля.
3. Выполнить зажимы у краев.
4. Обрезать выступающие края жилы.
5. Использовать термоусадочную трубку для изоляции открытых частей (при изолировании места стыка соединительная лента может выходить за срезы гильзы максимум на 10 мм).
6. Плотно скрутить и уложить кабели.

Плюсы и минусы опрессовки проводов

Кабельная гильза в качестве инструмента для соединения проводов имеет свои плюсы и минусы. К плюсам следует отнести:

• повышенную механическую прочность;
• надежность вновь образованного контакта;
• возможность соединения алюминия и меди в случае использования специализированных комбинированных гильз.

Минусы такого метода заключаются в том, что созданное соединение будет являться неразборным, то есть в случае ошибки переделать его не получится, соответственно, придется создавать новое соединение.

Распространенные ошибки при опрессовки

Самые частые ошибки при самостоятельном монтаже гильз на провода:

• Разрезание соединительных трубок – зачастую в целях экономии гильзы разрезают на две и более частей, что существенно влияет на ухудшение результатов и приводит к перегреву соединения, а также к снижению прочности.
• Выбор гильз неподходящего диаметра – неправильный подбор метизов, применяемых для опрессовки и соединения кабелей, осложнит процесс электромонтажа и будет уместен только в случаях работы с медными жилами, которые можно согнуть на конце и завести в отверстие.
• Опрессовка другими инструментами – этот тип ошибок также связан с желанием сэкономить, которое в конечном итоге может привести к повреждению гильзы и провода, а также к изменениям их геометрии и свойств.

Важно помнить, что гильза в процессе опрессовки не должна использоваться для непредусмотренных манипуляций, так как они в конечном итоге приведут к нарушению целостности и надежности контакта.
