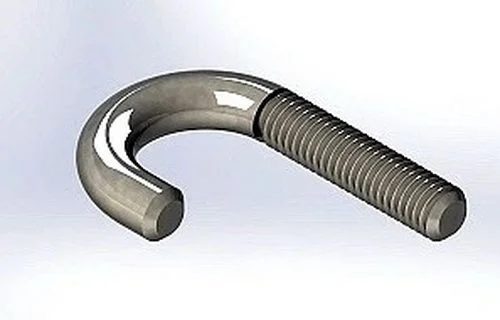

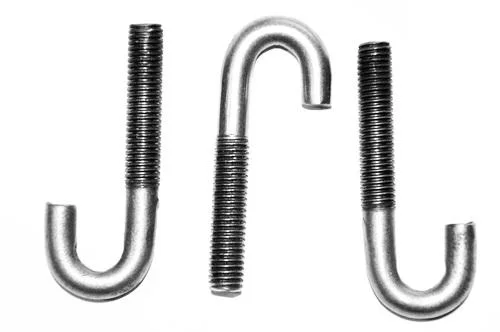

Односторонний или J-образный трубный хомут это элемент крепления трубопроводов. По названию легко представить себе характерную форму. Она напоминает крючок: полукруглая петля, где можно расположить трубу с круглым сечением, и “ножка” для монтажа к поверхности. Чаще всего на ней выполнена резьба под гайку, но встречаются модели, например, с отверстием под крепёжный элемент. Также иногда предусмотрен ограничитель, позволяющий зафиксировать трубу в петле. Как правило, это болт с гайками, пропущенный через отверстия в хомуте. Само изделие в сечении чаще круглое (как обычный пруток), можно найти уплощённые модели.
О технических характеристиках J-образных хомутов
Что касается нормативных документов, требования к такой продукции можно прочесть в российских ГОСТах 24139-80 и 24140-80, а также в международном стандарте DIN 3570 (тип B). Первый ГОСТ относится к J-образным метизам, у которых внутренний диаметр петли составляет 1,4-20 см, и касается в основном конфигурации. Второй документ содержит общие технические требования к скобам и хомутам. При этом существуют изделия особого назначения, на которые эти нормативы не распространяются (крепёжные элементы межцехового или внутрицехового трубопровода, размещаемого в каналах, на эстакадах и отдельных промышленных конструкциях).
Из ГОСТ 24139-80 ясно, например, что общая длина изделия должна быть в два с раза с небольшим больше, чем высота петли. А минимальная допустимая длина второго конца (шпильки) зависит от шага резьбы J-образного крепежа и составляет от 2,5 до 6 см. Стандартно метрические метизы выполняются с резьбой М6, 8, 10, 12, 16. Шаг увеличивается в зависимости от габаритов (внутренний диаметр 1,4-2, 2,2-4,5, 5-6,5, 7-11,5, 12-20 см соответственно). Вес порядка 35-800 граммов.
Материал детали в основном зависит от запросов заказчика. Единственное, в нормативе оговаривается предел прочности: в пределах 30 кгс/кв.мм. с относительным удлинением не менее 15%. Обычно используются высокопрочные марки стали, наносится цинковое покрытие для защиты от коррозии.
Где применяются J-образные хомуты
Крепежи такого типа используются в промышленности, производстве и быту в ситуациях, когда требуется быстро и качественно закрепить на опоре трубы или шланги с кабелями. Области, куда метиз чаще всего применяется, это прокладка водопровода, канализации, отопительных систем и других инженерных коммуникаций в строительстве, работах по благоустройству. Широко использует их нефтегазовая отрасль, химпром, судостроение. По габаритам, как ясно из упомянутого ранее диапазона размерностей метиза, выбор большой.
Поскольку J-образный болт фиксируется к поверхности только одной стороной, соединение может уступать по прочности, например, U-образному, у которого крепёжные элементы с обоих концов. Однако это всё равно надёжное крепление.
Ещё одно преимущество состоит в том, что фиксация скобами такой формы даёт лёгкий доступ для ремонта или иных манипуляций с закреплённым элементом трубопровода. Цены на них невысокие, что оптимально для расходников.
