ГОСТ 7786-81 Болты с потайной головкой и квадратным подголовком класса точности С. Конструкция и размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БОЛТЫ С ПОТАЙНОЙ ГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С
ГОСТ 7786-81
СТ СЭВ 2325-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
БОЛТЫ С ПОТАЙНОЙ ГОЛОВКОЙ Конструкция и размеры
Countersunk square shoulder bolts, product grade C. |
ГОСТ (СТ СЭВ 2325-80)
Взамен |
Постановлением Государственного комитета СССР по стандартам от 15 января 1981 г. № 2 срок введения установлен
с 01.01.82
Проверен в 1986 г. Постановлением Госстандарта СССР от 23.06.86 № 1642 срок действия продлен
до 01.01.97
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на болты с потайной головкой и квадратным подголовком с номинальным диаметром резьбы от 5 до 20 мм.
Стандарт полностью соответствует СТ СЭВ 2325-80.
(Измененная редакция, Изм. № 1).

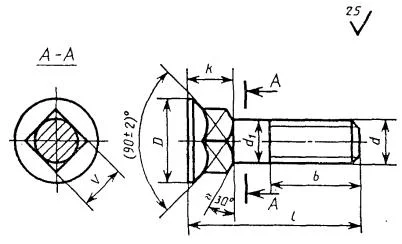

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.
Таблица 1
мм
| Номинальный диаметр резьбы d | 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
|---|---|---|---|---|---|---|---|---|
| Диаметр головки D | 9 | 11 | 14 | 18 | 23 | 28 | 35 | |
| Высота головки и подголовка k ( js 16) | 4 | 5 | 6 | 8 | 10 | 12 | 15 | |
| Сторона квадратного подголовка V | 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| Длина резьбы b | Для l £ 120 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| Для l > 120 | - | - | - | 32 | 36 | 44 | 52 | |
Пример условного обозначения болта с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 8 g , длиной l = 60 мм, класса прочности 3.6, с цинковым покрытием, толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:
Болт M 12 ´ 60 .36.016 ГОСТ 7786-81
Таблица 2
мм
| Длина болта l | Номинальный диаметр резьбы d | ||||||
|---|---|---|---|---|---|---|---|
| 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| 20 | - | - | - | - | - | - | |
| 25 | - | - | - | ||||
| 30 | - | - | |||||
| 35 | - | - | |||||
| 40 | - | ||||||
| 45 | - | ||||||
| 50 | |||||||
| 55 | |||||||
| 60 | |||||||
| 65 | |||||||
| 70 | |||||||
| 75 | |||||||
| 80 | |||||||
| 90 | - | ||||||
| 100 | - | - | |||||
| 110 | - | - | - | ||||
| 120 | - | - | - | ||||
| 130 | - | - | - | ||||
| 140 | - | - | - | ||||
| 150 | - | - | - | ||||
| 160 | - | - | - | - | |||
| 170 | - | - | - | - | |||
| 180 | - | - | - | - | |||
| 190 | - | - | - | - | |||
| 200 | - | - | - | - | |||
|
Примечания . 1. Болты изготовляют с длинами, заключенными между жирными линиями. 2. Болты в области от верхней жирной линии до пунктирной линии изготовляют с резьбой до подголовка. |
|||||||
3. Резьба - по ГОСТ 24705-81, шаг резьбы - крупный. Сбег и недорез - по ГОСТ 27148-86. Концы болтов - по ГОСТ 12414-66.
2, 3. (Измененная редакция, Изм, № 1, 2).
3а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.
По согласованию между изготовителем и потребителем допускается изготовлять болты с полем допуска резьбы 6е.
3б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.
3а, 3б. (Введены дополнительно, Изм. № 1).
4. Диаметр гладкой части стержня d 1 примерно равен среднему диаметру резьбы или номинальному диаметру резьбы.
5. Технические требования - по ГОСТ 1759.0-87. Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6, 4.8, 5.6, 5.8 и 8.8.
4, 5. (Измененная редакция, Изм. № 1).
6. Теоретическая масса указана в справочном приложении.
ПРИЛОЖЕНИЕ
Справочное
| Длина болта, l , мм | Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d , мм | ||||||
|---|---|---|---|---|---|---|---|
| 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
| 20 | 2 , 908 | - | - | - | - | - | - |
| 25 | 3,498 | 5,240 | 9,66 | 16,40 | - | - | - |
| 30 | 4,080 | 6,086 | 11,20 | 18,84 | 30,19 | - | - |
| 35 | 4 , 678 | 6,932 | 12,74 | 21,28 | 33,73 | - | - |
| 40 | 5,268 | 7,777 | 14,28 | 23,72 | 37,27 | 71,71 | - |
| 45 | 5,859 | 8,621 | 15,81 | 26,16 | 40,81 | 78,04 | - |
| 50 | 6,448 | 9,466 | 17,35 | 28,61 | 44,35 | 84,37 | 131,7 |
| 55 | 7,038 | 10,311 | 18,89 | 31,05 | 47,89 | 91,09 | 141,9 |
| 60 | 7,628 | 11,156 | 20,43 | 33,49 | 51,43 | 97,62 | 152,1 |
| 65 | 8,218 | 12 , 001 | 21,97 | 35,93 | 54,97 | 104,15 | 162,3 |
| 70 | 8,808 | 12,845 | 23,51 | 38,38 | 58,51 | 110,67 | 172,6 |
| 75 | 9,399 | 13,690 | 25,05 | 40 ,82 | 62,05 | 117,20 | 182,8 |
| 80 | 9,989 | 14,535 | 26,59 | 43,26 | 65,59 | 123,73 | 193,1 |
| 90 | - | 16,225 | 29,67 | 48,27 | 72,67 | 136,78 | 213,5 |
| 100 | - | - | 32,75 | 56,08 | 79,75 | 149,84 | 234,0 |
| 110 | - | - | - | 58,04 | 86,83 | 162,89 | 254,5 |
| 120 | - | - | - | 62,92 | 93,91 | 175,94 | 274,9 |
| 130 | - | - | - | 67,81 | 100,99 | 188,10 | 295,4 |
| 140 | - | - | - | 72,69 | 108,07 | 202,05 | 315,9 |
| 150 | - | - | - | 77,58 | 115,15 | 215,11 | 336,3 |
| 160 | - | - | - | - | 122,23 | 228,16 | 356,8 |
| 170 | - | - | - | - | 129,31 | 241,21 | 377,3 |
| 180 | - | - | - | - | 136,39 | 254,26 | 397,7 |
| 190 | - | - | - | - | 143,47 | 267,31 | 418,2 |
| 200 | - | - | - | - | 150,55 | 280,36 | 438,7 |
(Измененная редакция, Изм. № 1).
Соответствует DIN 605, DIN 608.
