Ударная заклепка с потайной головкой изготавливается по немецкому стандарту DIN 302. Она устанавливается с использованием ручного ударного инструмента или заклепочника, применяется для создания прочных соединений изделий из металла там, где невозможно использовать сварку. Она подходит для соединения тонколистовых металлических деталей, также ее используют при сборке различных металлоконструкций. Перед установкой необходимо зенковать отверстие – это позволяет полностью погрузить головку заклёпки в материал, она не должна выступать над поверхностью.
Особенности изготовления и характеристики
Для производства может использоваться углеродистая сталь без покрытия, для участков с повышенной коррозионной активностью среды используются заклепки из нержавеющей стали А2 и А4. Также возможно изготовление из латуни и других сплавов цветных металлов.
Заклепки состоят из тела – металлического стержня и головки потайной формы. Они имеют следующие характеристики:
- Длина стержня – от 12 до 160 мм. Выбор зависит от толщины скрепляемых деталей.
- Диаметр головки – от 10 до 36 мм.
- Высокая прочность. Изделие предназначено для использования в условиях высоких механических нагрузок.
Условия продажи в «Трайв-Комплект»
Наша компания предлагает приобрести ударные заклепки для использования в различных отраслях промышленности, производства автомобилей, сборки строительных металлоконструкций. В продаже представлен широкий выбор продукции, аналоги можно подобрать по международному стандарту ISO 1051.
Получите подробные консультации специалистов, чтобы определиться с выбором и заказать качественный крепеж от лучших российских и зарубежных изготовителей. Оформите покупку онлайн и получите ее в минимальные сроки.

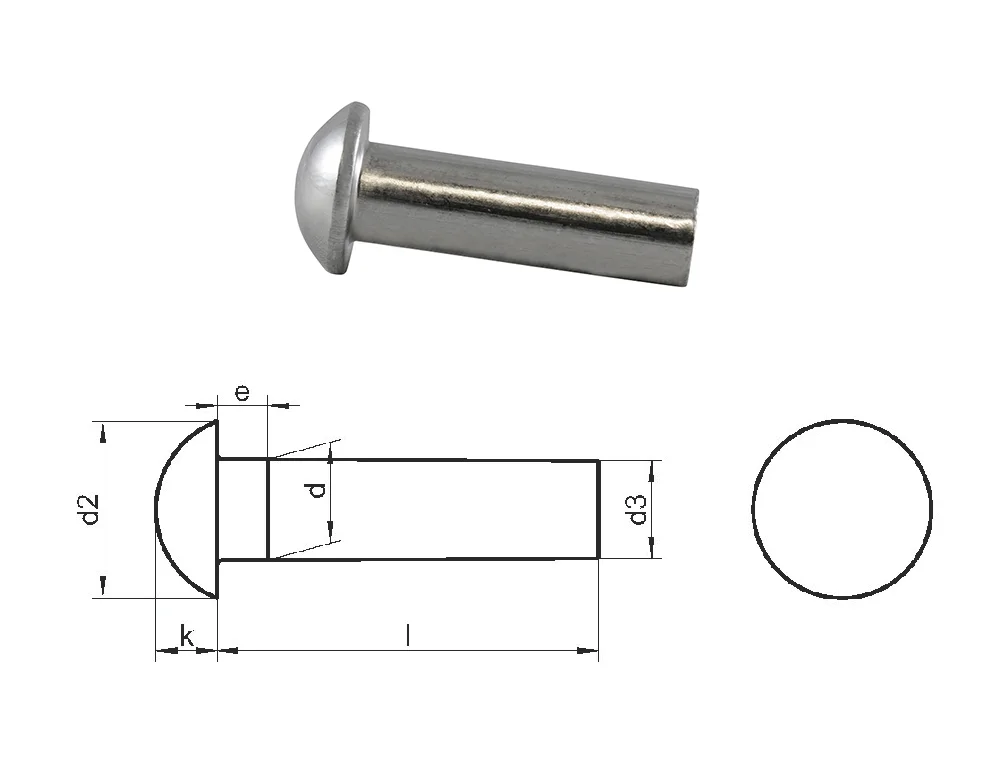

d2 | 14.5 | 18 | 21.5 | 26 | 30 | 31 | 31.5 | 34.5 | 38 | 42 | 42.5 |
d3 | 9.4 | 11.3 | 13.2 | 15.2 | 17.1 | 18.1 | 19.1 | 20.9 | 22.9 | 25.8 | 28.6 |
k | 3 | 4 | 5 | 6.5 | 8 | 9 | 10 | 11 | 12 | 13.5 | 15 |
e | 5 | 6 | 7 | 8 | 9 | 9.5 | 10 | 11 | 12 | 13.5 | 15 |
L | d1 | ||||||||||
10 | 12 | 14 | 16 | 18 | 19 | 20 | 22 | 24 | 27 | 30 | |
30 | + | + | + | + | + | + | + | ||||
35 | + | + | + | + | + | + | + | + | |||
40 | + | + | + | + | + | + | + | + | + | + | |
45 | + | + | + | + | + | + | + | + | + | + | |
50 | + | + | + | + | + | + | + | + | + | + | + |
55 | + | + | + | + | + | + | + | + | + | + | + |
60 | + | + | + | + | + | + | + | + | + | + | + |
65 | + | + | + | + | + | + | + | + | + | + | + |
70 | + | + | + | + | + | + | + | + | + | + | + |
75 | + | + | + | + | + | + | + | + | + | + | + |
80 | + | + | + | + | + | + | + | + | + | + | + |
85 | + | + | + | + | + | + | + | + | + | + | |
90 | + | + | + | + | + | + | + | + | + | + | |
95 | + | + | + | + | + | + | + | + | + | + | |
100 | + | + | + | + | + | + | + | + | + | + | |
110 | + | + | + | + | + | + | + | + | |||
120 | + | + | + | + | + | + | + | + | |||
130 | + | + | + | + | + | + | + | ||||
140 | + | + | + | + | + | + | + | ||||
150 | + | + | + | + | + | + | + | ||||
160 | + | + | + | + | |||||||
170 | + | + | + | + | |||||||
180 | + | + | + | + | |||||||
190 | + | + | + | + | |||||||
200 | + | + | + | + |
