Быстросъемные шайбы DIN 6799 применяется в основном в машиностроительной сфере, промышленности, строительной сфере, где необходимо надежно зафиксировать элементы с валом при помощи пазов. Изготавливается из нержавеющей аустенитной стали А2. Применяется при необходимости для создания неподвижности и прочности конструкции, узлов. Представляет собой «подкову» с внутренними пазами. Имеют простую систему установки. Создается надежное и неподвижное соединение и исключить давление головы метизы на поверхность. При использовании шайбы увеличивается соприкосновение с элементом. При использовании шайбы значительно снижается риск самопроизвольного раскручивания метиза. Поверхность надежно защищена от механических повреждений. Такие шайбы обладают высокими антикоррозийными свойствами.Внутренний диаметр от 1.2 до 24 мм. Внешний диаметр от 3.25 до 44.6 мм. Толщина от 0.3 до 2мм. Обладают высокой надежностью, износостойкостью, долговечностью.

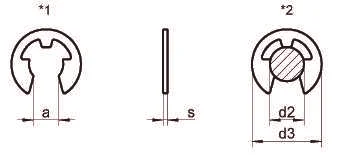

d2 | Для Ø | d3 | s | a | Материал |
---|---|---|---|---|---|
1.2 | 1,4 - 2 | 3.25 | 0.3 | 1.01 | |
1.5 | 2 - 2,5 | 4.25 | 0.4 | 1.28 | |
1.9 | 2,5 - 3 | 4.8 | 0.5 | 1.61 | |
2.3 | 3 - 4 | 6.3 | 0.6 | 1.94 | |
3.2 | 4 - 5 | 7.3 | 0.6 | 2.7 | |
4 | 5 - 7 | 9.3 | 0.7 | 3.34 | |
5 | 6 - 8 | 11.3 | 0.7 | 4.11 | |
6 | 7 - 9 | 12.3 | 0.7 | 5.26 | |
7 | 8 - 11 | 14.3 | 0.9 | 5.84 | |
8 | 9 - 12 | 16.3 | 1 | 6.52 | |
9 | 10 - 14 | 18.8 | 1.1 | 7.63 | |
10 | 11 - 15 | 20.4 | 1.2 | 8.32 | |
12 | 13 - 18 | 23.4 | 1.3 | 10.45 | |
15 | 16 - 24 | 29.4 | 1.5 | 12.61 | |
19 | 20 - 31 | 37.6 | 1.75 | 15.92 | |
24 | 25 - 38 | 44.6 | 2 | 21.88 |
