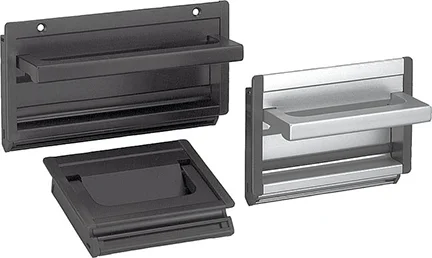

Материал: Чашка и ручка из алюминиевого профиля.
Колпачки из полиамида.
Форма А, крепление при помощи резинового профиля.
Форма В, крепление при помощи 2 стальных болтов с потайной головкой.
Исполнение: Чашка и ручка обработанные, лощёные, лощёная, чёрного цвета или натуральный цвет анодированный. Профильная резина чёрного цвета. Болты крепления оцинкованы.
Указание: Ручки чашечные откидные формы А можно устанавливать на металлических полотнах толщиной от 1 до 2,5 мм без крепления на винтах с помощью двух профилей из мягкого пластика.
Ручки чашечные откидные формы В можно альтернативно крепить снаружи при помощи двух винтов с потайной головкой.
Два перекрестных паза для болтов M4 делают возможным соединение с корпусом и служат вспомогательным креплением для монтажа дополнительных деталей.
Монтаж: После установки нижнего резинового профиля необходимо нажать на оба боковых каппа на чашке. Теперь рукоятка помещается под 45 ° над нижним краем монтажного отверстия и затем удерживается стенкой корпуса.
В зависимости о типа конструкции второй резиновый профиль устанавливается в верхний паз или осуществляется крепление при помощи двух болтов с потайной головкой.
| Номер артикула | Цвет основы |
A | L | Допустимая нагрузка Н |
|
|---|---|---|---|---|---|
| T K0795.250083 | натуральный цвет анодированный | 250 | 296,4 | 1000 | |
| T K0795.300083 | натуральный цвет анодированный | 300 | 346,4 | 1000 | |
| T K0795.400083 | натуральный цвет анодированный | 400 | 446,4 | 1000 | |
| T K0795.500083 | натуральный цвет анодированный | 500 | 546,4 | 1000 | |
| T K0795.250081 | чёрное порошковое покрытие | 250 | 296,4 | 1000 | |
| T K0795.300081 | чёрное порошковое покрытие | 300 | 346,4 | 1000 | |
| T K0795.400081 | чёрное порошковое покрытие | 400 | 446,4 | 1000 | |
| T K0795.500081 | чёрное порошковое покрытие | 500 | 546,4 | 1000 | |
| T K0795.2500827 | красный RAL3003 c порошковым покрытием | 250 | 296,4 | 1000 | |
| T K0795.3000827 | красный RAL3003 c порошковым покрытием | 300 | 346,4 | 1000 | |
| T K0795.4000827 | красный RAL3003 c порошковым покрытием | 400 | 446,4 | 1000 | |
| T K0795.5000827 | красный RAL3003 c порошковым покрытием | 500 | 546,4 | 1000 | |
| T K0795.2500884 | красный RAL3020 c порошковым покрытием | 250 | 296,4 | 1000 | |
| T K0795.3000884 | красный RAL3020 c порошковым покрытием | 300 | 346,4 | 1000 | |
| T K0795.4000884 | красный RAL3020 c порошковым покрытием | 400 | 446,4 | 1000 | |
| T K0795.5000884 | красный RAL3020 c порошковым покрытием | 500 | 546,4 | 1000 | |
