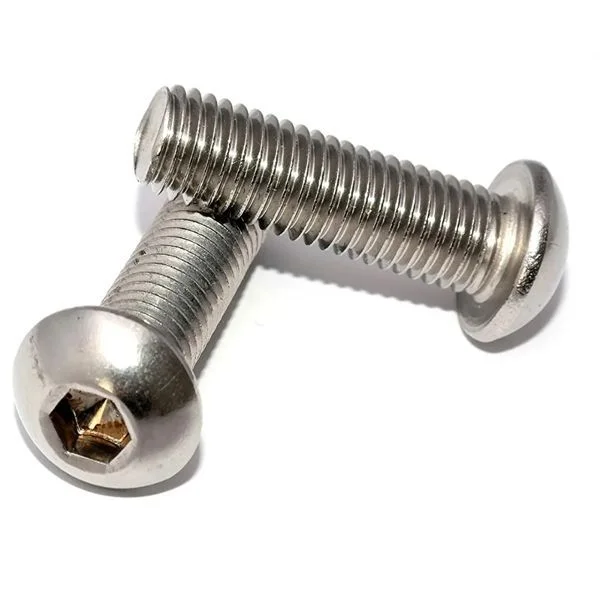

ISO 7380 Винт с полукруглой головкой (с внутренним шестигранником)

Винт с полукруглой головкой и внутренним шестигранником или углублением по ключ со шлицем TORX ISO 7380 (международный стандарт). Достаточно часто винт ISO 7380 называют винт высокопрочный (особопрочный) с шестигранным углублением под ключ.






Показать по:
Показать по:

Общее описание

Винт с полукруглой головкой и внутренним шестигранником или углублением по ключ со шлицем TORX ISO 7380 (международный стандарт). Достаточно часто винт ISO 7380 называют винт высокопрочный (особопрочный) с шестигранным углублением под ключ. Винт изготавливается двух типов (видов): полукруглая голова и внутренний шестигранник тип ULS, а также плоская голова с фланцем и внутренний шестигранник тип ULF. Данный винт изготавливается классом прочности 10,9. Таким образом, его можно использовать в промышленности в условиях больших нагрузок на разрыв или срез резьбы. Винт ISO 7380 ULS ULF изготавливается только с полной резьбой. С помощью шлица звездочка или TORX а также с помощью шестигранного углубления под ключ позволяется выдерживать большие нагрузки при закручивании и откручивании винта. Шлиц Torx позволяет считать данные метизы антивандальными. Винт не имеет соответствие российскому стандарту ГОСТ.

Применение винта ISO 7380

В первую очередь винты, изготовленные из нержавеющей стали и латуни применяются при монтаже в приборах и станках. Это связано с тем, что требуется применение непроводящих и немагнитных материалов. Также высокопрочные винты 7380 используются для крепления в различные металлы и твердые пластмассы, а также для соединения различных деталей, узлов, элементов - в такой сфере как приборостроение, машиностроение, станкостроение и строительство. Их используют для соединения деталей в станках, а также в различных производственных и промышленных приборах и оборудовании. Винт высокопрочный ISO7380 применяется в строительной сфере и при монтаже. Также винт с плоской головой и полукруглой головой ISO 7380 используется часто в мебельном производстве, особенно при сборке корпусной и мягкой мебели – для кресел и стульев. Винт высокопрочные ISO 7380 ULS ULF часто применяется в автомобильной промышленности. Это связано с особенностью шлица TORX или шестигранного углубления под ключ имбусовый DIN 911.

Для того, чтобы установить винт ISO 7380 в металлическую или пластиковую конструкцию необходимо предварительно высверленное отверстие под данный винт, а также должна быть нарезана резьба. Особопрочные винты ISO 7380 ULS ULF применяются совместно с гайками (такими как DIN 934, DIN 6915) и шайбами (DIN 125, DIN 9021, ISO 7089, DIN 6916).

Производство

Высокопрочные винты ISO 7380 ULS ULF изготавливаются из высокоуглеродистой стали класса прочности 10,9. Стальные винты могут быть выполнены с различными покрытиями, такими как гальваническое белое и желтое цинкование (желтопассивированные), никелированное покрытие (никель), а также покрытие, выполненное толстым слоем. Несомненно, достаточно часто используются оксидированные винты ISO 7380 кл. пр. 10,9 без покрытия – стальные, черные.

Винты высокопрочные ISO 7380 ULS ULF также изготавливаются из нержавеющей аустенитной стали А2 AISI 304, AISI 305 - их можно использовать при сварке, винты отлично проходят термическую и механическую обработку, не подвержены коррозии, а также винты из этой стали не токсичны, не проводят ток и не магнитят. Винты ISO 7380 A2 выполнены в соответствии с отечественным стандартом стали 12Х18Н9Т.

Винты с полукруглой и плоской головкой ISO 7380 ULS ULF изготавливаются из нержавеющей термоустойчивой (жаропрочной), кислотостойкой стали А4 AISI 316, AISI 316L – российский стандарт стали 10Х17Н13М2Т. Данные винты не магнитны, они - ток непроводящие. ISO 7380 A4 применяется в кислотной и щелочной среде, например в креплении деталей, а также при монтаже приборов и оборудования в хлорированной и морской среде, при установки в бассейнах. Таким образом, одно из основных применений винта ISO 7380 A4 в приборостроении и судостроении. Также винты применяются в щелочной и кислотной среде, в монтаже оборудования пищевого производства, текстильной и химической промышленности.

Винты ISO 7380 ULS ULF изготавливаются также из полиамида РА 6,6 (пластик) в основном белого цвета. Также могут изготавливаться других цветов, например черный полиамид, зеленый, красный или синий полиамид – при этом данная позиция будет являться заказной и сроки поставки составят ориентировочно 6 недель. Полиамидные винты ISO 7380 не подвержены коррозии, обладают низкой воспламеняемостью – при короткой термической нагрузке до 200 С, при высокой механической, термической нагрузке до 105 С. При работе с изолирующими материалами винты ISO 7380 полиамидные РА 6,6 могут использоваться без повреждений до температуры - 35 С. В уже установленном состоянии винты ISO 7380 полиамид могут выдерживать понижение температуры до – 60 С. Данные пластиковые винты будут устойчивы к маслам, жирам и горючему, к воздействию алкоголя, фреона и большей доле чистящих средств. В связи с этим данные пластиковые винты ISO 7380 часто применяют в сельскохозяйственной промышленности.

Винты ISO 7380 ULS ULF также изготавливаются из латуни – сплава на основе меди с цинком. Латунные винты ISO 7380 могут быть выполнены как без дополнительного покрытия так и с никелированным и хромированным покрытием. Данные винты хорошо подвержены резке, а также обработке давлением как в холодном так и в горячем состоянии. Латунные винты ISO 7380 обладают анти коррозийными свойствами, в связи с чем часто используются в сельскохозяйственной области, промышленной и морской сфере. Если Вам требуются немагнитные свойства или чтобы крепеж не проводил ток – латунные винты ISO7380 отлично подойдут для этих целей.

Высокопрочные винты ISO 7380 ULS ULF могут проходить с метрической и с дюймовой резьбой (американского и британского типа).

Стандартные диаметры для метрической резьбы ISO 7380 – М3 / М4 / М5 / М6 / М8 / М10 / М12 / М14 / М16.

Данные винты также проходят с дюймовой резьбой: американский тип крупный шаг UNC, мелкий шаг UNF; британский тип крупный шаг BSW, мелкий шаг BSF. Самые распространенные и часто используемые диаметры дюймового винта ISO 7380- №1 / №2 / №3 / № 4 / №5 / №6 / №8 / №10 – 3/16’’/ №12 / ¼’’ / 5/16’’ / 3/8’’ / 7/16’’ / ½’’ / 9/16’’ / 5/8’’ / ¾’’ / 7/8’’ / 1’’ / 1 1/8’’ / 1 ¼’’/ 1 ½’’ / 1 ¾’’ / 2’’ / 2 ¼’’ / 2 ½’’ / 2 ¾’’ / 3’’.

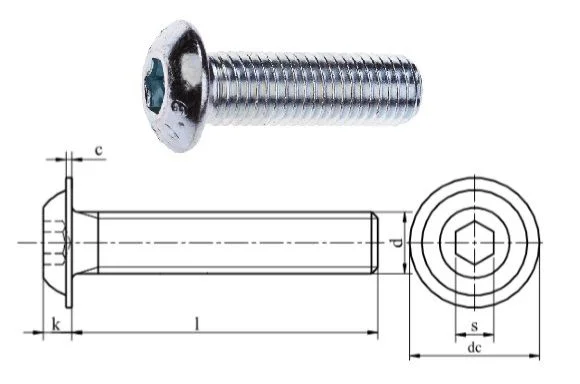

Таблица размеров

k 1.65 2.2 2.75 3.3 4.4 5.5
d1 5.7 7.6 9.5 10.5 14.0 17.5
s 2.0 2.5 3.0 4.0 5.0 6.0

L(мм) d
M3 M4 M5 M6 M8 M10
5
6
8
10
12
16
20
25
30
35
40
50
