Шайба плоская увеличенная DIN 9021

Плоская увеличенная шайба DIN 9021 применяется в строительстве и машиностроении для уменьшения давления на рабочую поверхность. Благодаря увеличенному внешнему диаметру используются при работе с не очень прочными металлами, обеспечивая уменьшение прогиба и вырывания метрического изделия. Шайба плоская, шайба увеличенная DIN 9021. Все крепления, особенно наружные, где бы они не применялись, в жилых помещениях, или производственных, должны выглядеть эстетично. Однако, бывает, что многие конструкционные соединения, не видны, или не имеют определенного значения, в таких случаях применяются обычные соединительные элементы из высокопрочной стали, имеющей оцинкованное покрытие, защищающее от коррозии. Шайба плоская, увеличенная является самым распространенным крепежным элементом, применяющимся вместе с крепежными изделиями. У нее кольцеобразная форма.

Показать по:
Показать по:

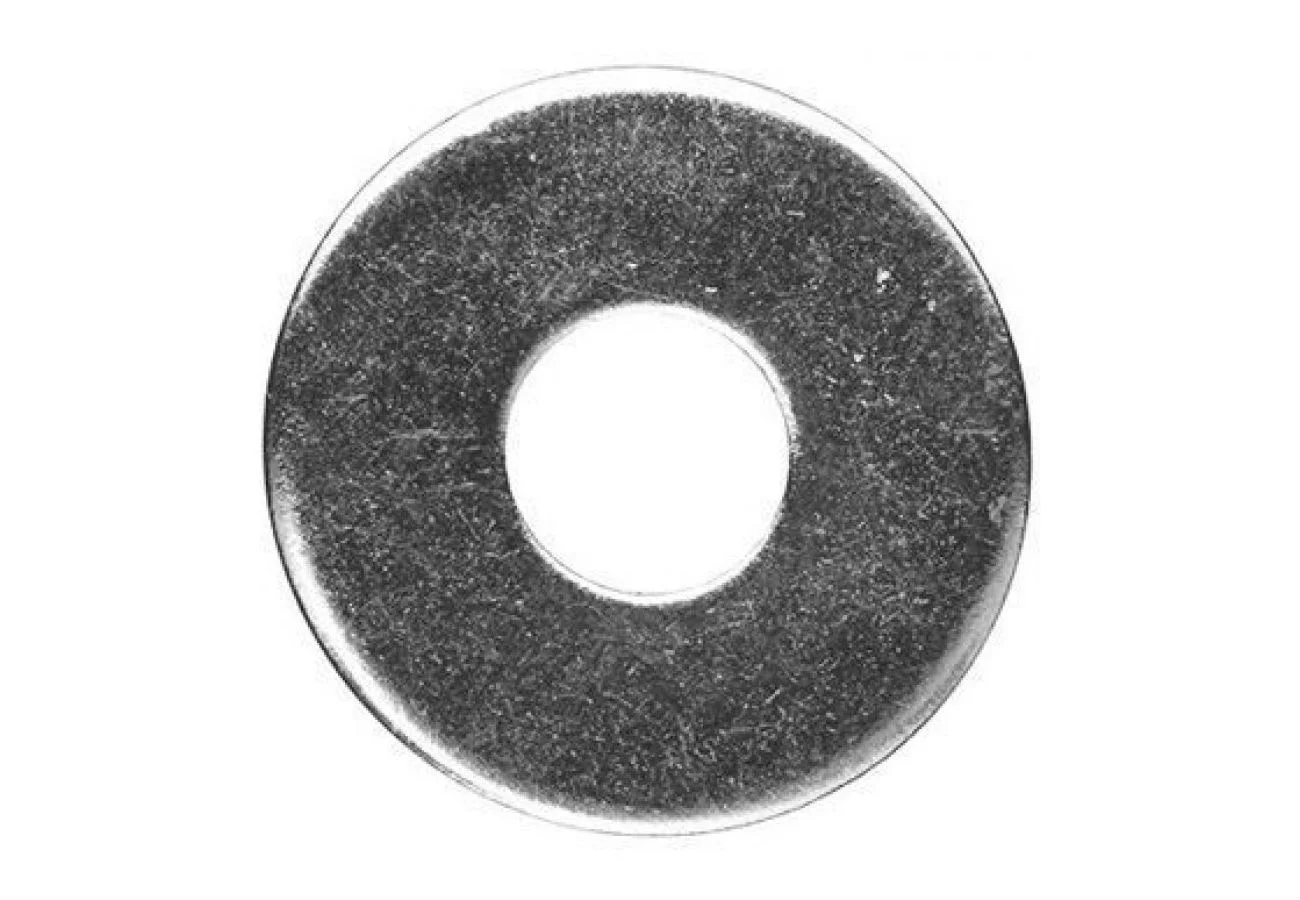

DIN 9021 Шайба плоская, увеличенная

Шайбы являются вспомогательными элементами резьбового соединения и их применение широко используется в агрегатах и узлах автомобильной техники. Шайбы составляют большую часть всего используемого крепежа. Техника постоянно совершенствуется, что способствует увеличению количества и качества крепежных деталей.

Шайба DIN 9021 представляет собой простейшую деталь почти всех механизмов, металлическую подкладку, элемент в виде плоского кольца, диск, имеющий отверстие. Ее можно назвать деталью крепежных соединений, которая подкладывается под гайки, головки болтов, винтов, шурупов, шпилек и других цилиндрических крепежных изделий, чтобы предотвратить само отвинчивание подобных конструкций, в качестве прижимного крепления, к тому же она защищает поверхность от повреждения.

Главное предназначение шайбы плоской увеличенной это снизить уровень напряжения, которое возникает при скреплениях болтов и гаек, и предотвратить деформацию, которая может возникнуть при соединениях, для уменьшения трения торцевой поверхности гайки.

Самой распространенной областью применения плоской увеличенной шайбы является площадь под соединениями, что сокращает деформацию смежных деталей, снижает требования в соблюдении точности изготовляемых отверстий. Шайбы DIN 9021 бывают металлическими или пластмассовыми, применяются во всех сферах производства. Размеры шайбы подбираются, учитывая размер гайки. Плоская шайба фиксирует детали соединений, особенно, когда размеры отверстий не совпадают. Увеличенная шайба более серьезный метиз, он применяется в сложных соединениях. Их применяют во время регулирования операций, благодаря тому, что особенность шайб заключается в их тарированном размере в толщину. Такая шайба изготовлена из конструкционной, высокопрочной стали, покрыта гальванической или горячей оцинковкой, благодаря большой толщине, увеличивается момент затяжки, что делает крепеж более надежным. Ее используют в соединениях деревянных и металлических поверхностей.

Шайбу ДИН 9021 используют для увеличения зоны давления на детали, соприкасающиеся при креплениях. Тонколистовые материалы снижают давление опорной плоскости. Такая шайба сделана из нержавеющей стали типа А2 и А4 аустенитной, устойчивой к кислотам, стали, и углеродистой стали. Также возможно применение латуни, алюминия, пластмассы.

Плоские шайбы необходимы, когда есть опасность провала головок болтов или других деталей с резьбой, например, шайба "гровер", корончатая. Оцинкованная плоская увеличенная шайба, содержащая гальваническое покрытие, выдерживает условия внешней среды, то есть, на нее не влияет сырость, покрытие защищает металлическую поверхность от коррозии, прочность крепления не страдает. Благодаря шайбам, крепежные устройства очень надежные, устойчивые, которые применяются при сложных монтажных операциях.

Плоские шайбы самые распространенные, они служат для предохранения деталей от задира гайки при закреплении, увеличивают площадь между элементами и гайками, уменьшают давление на элементе. Размеры внешнего диаметра больше резьбы, что увеличивает опорную поверхность. Фирмы производят различные плоские шайбы согласно стандарту Германии (DIN), Японии, Англии и США. Надежное качество и умеренная цена.

Таблица размеров на винт с цилиндрической скругленной головкой (прямой шлиц) DIN 85

d d1 d2 s
M2.5 2.7 8 0.8
M3 3.2 9 0.8
M4 4.3 12 1.0
M5 5.3 15 1.2
M6 6.4 18 1.6
M7 7.4 22 2.0
M8 8.4 24 2.0
M10 10.5 30 2.5
M12 13.0 37 3.0
M16 17.0 50 3.0
M20 22.0 60 4.0
