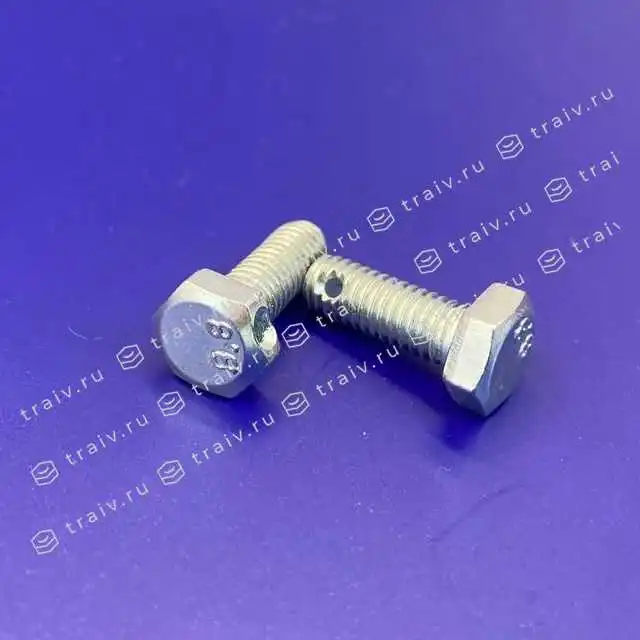

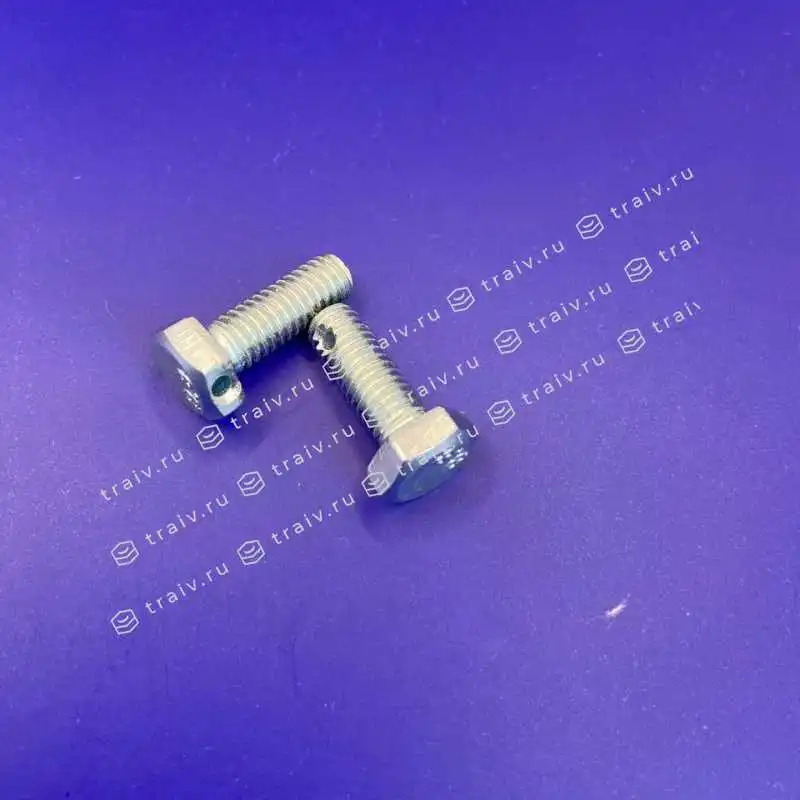

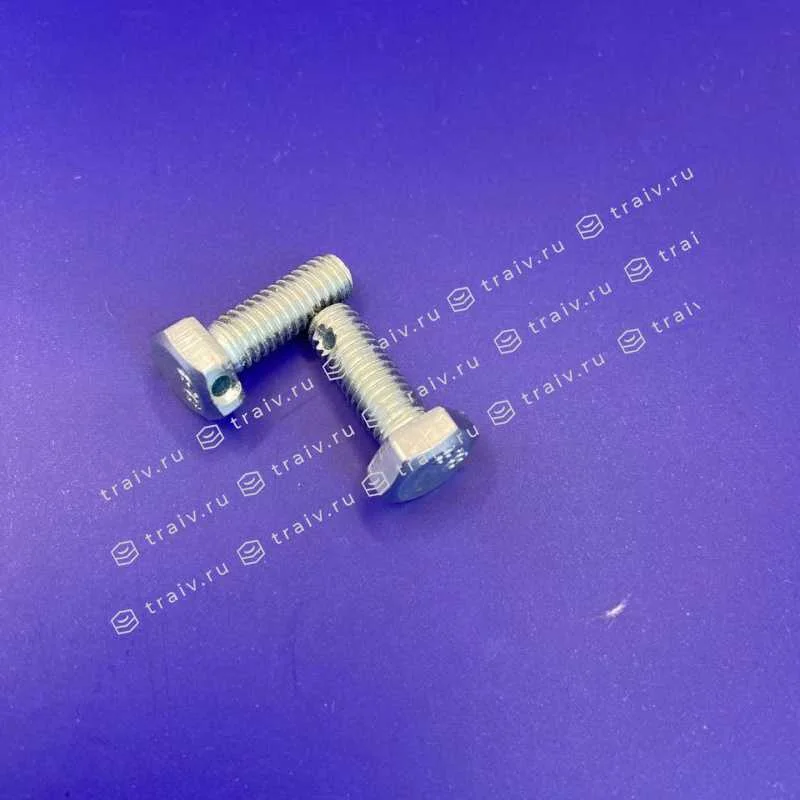

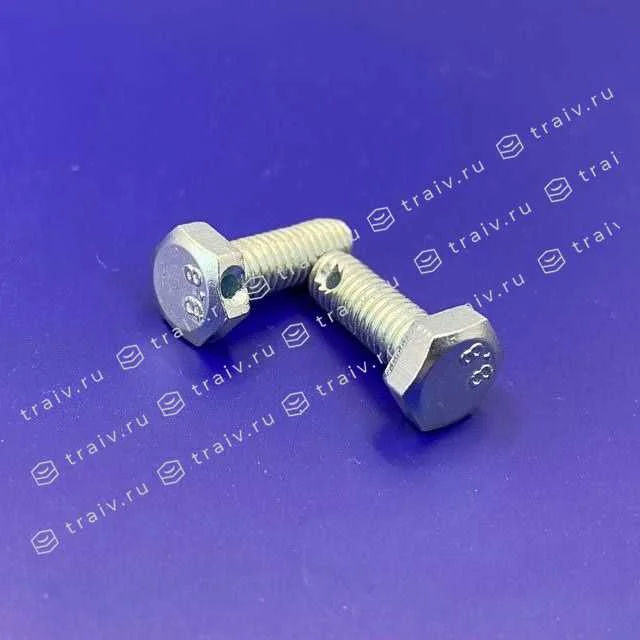

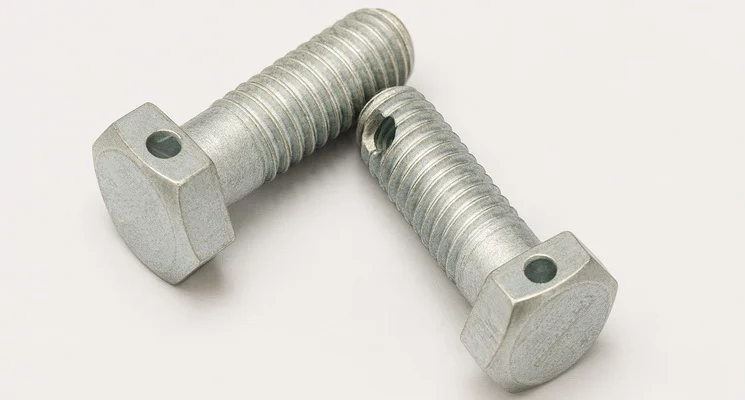

Изготовление болтов 2 и 3 исполнения

Цена

По запросу

Заказать в 1 клик

Сроки

от 3 дней

Подробнее

Скачать PDF - презентация производства

Точность операций

до ±0,1 мм (от задачи)

Тип обработки

Ручная, полу-автоматическая

Диаметр изделий

Ø от 3 до 80 мм

Материал

Сталь углеродистая, вкл. закаленную, легированную, нержавеющую, цветные металлы, полиамид и иные полимеры

Метизный завод «Трайв» предоставляет услуги по изготовлению болтов 2 и 3 исполнения. С высокой степенью повторяемости, как в штучных, так и серийных партиях от > 10 000 шт. Ассортимент болтов второго и третьего исполнений определен стандартами ГОСТ и чертежами заказчиков.

Собственное производство

Полный цикл производства метизных решений по чертежам и стандартам. От микро-крепежа до М 100.

Инжиниринговый центр

Реинжиниринг, проектирование и технологическое сопровождение вашего заказа под ключ.

Гарантии

ОТК контроль качества выпускаемой продукции на всех этапах. Выдаем паспорт на изделие и сертификат на материал.

Особенности и преимущества технологии

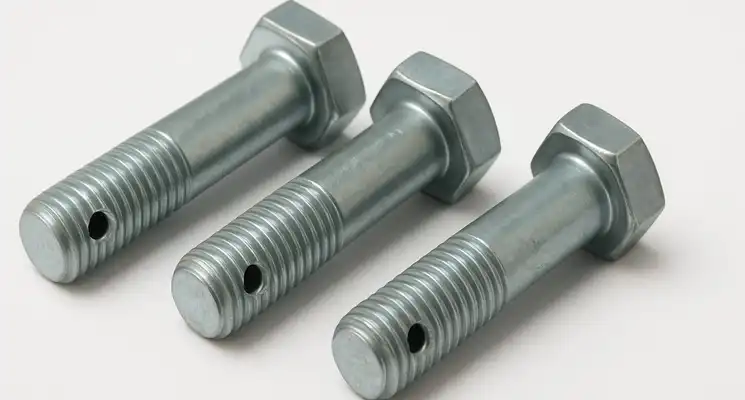

Болты 2-го исполнения

Имеют диаметральное отверстие в резьбовой части стержня.
Используются совместно с корончатыми или прорезными гайками (ГОСТ 5918-73, ГОСТ 5919-73).
После совмещения прорези гайки с отверстием вставляется шплинт и фиксируется отгибанием усиков. Это защищает соединение от самоотвинчивания.

Заказать консультацию

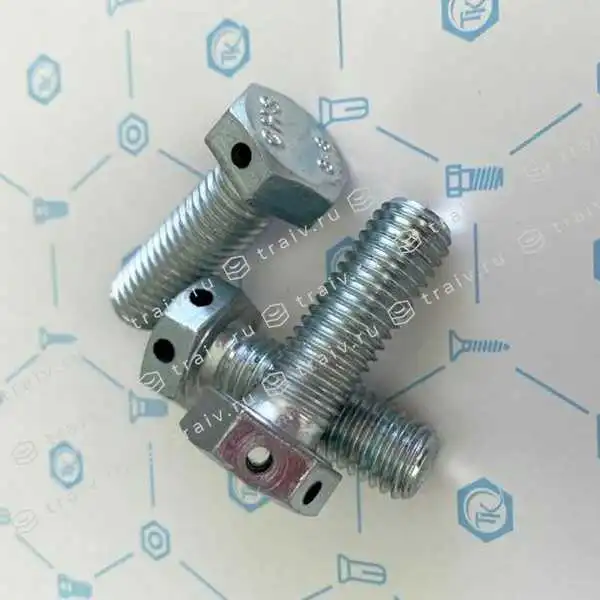

Болты 3-го исполнения

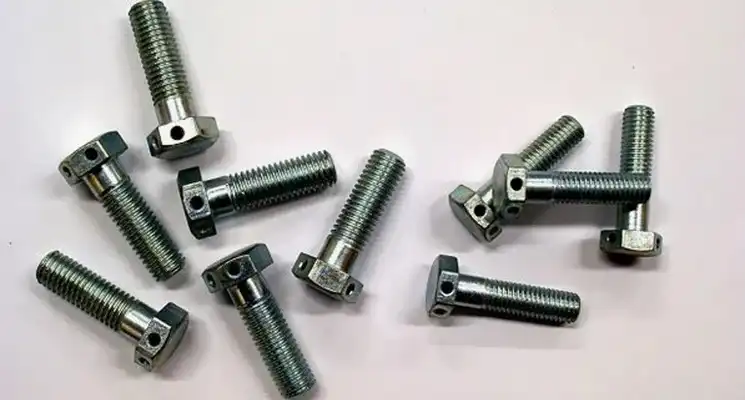

Имеют два пересекающихся диаметральных отверстия в головке.
Предназначены для фиксации контровочной проволокой, которая продевается через отверстие и крепится к неподвижным элементам или к соседним болтам.
Такой способ применяется там, где критична безопасность (авиация, транспорт, энергетика).

Получить расчет

Заказать изготовление болтов 2 и 3 исполнения

Различные классы прочности - от 4.8 до 12.9
Разнообразные материалы - углеродистые марки сталей, нержавеющие стали, цветные металлы, полиамид и иные полимеры
Любые виды покрытий - цинк-ламельное, тефлоновое, антифрикционное и прочие

Болты 2-го и 3-го исполнения используются в ответственных узлах конструкций, где недопустимо самопроизвольное раскручивание резьбового соединения. Оба типа крепежа обеспечивают дополнительный уровень безопасности и долговечности соединений. Благодаря этому они нашли широкое применение в авиационной, транспортной и энергетической отраслях, где отказ соединения может привести к серьезным последствиям.

Заказать консультацию

Сравнительная таблица болтов 2-го и 3-го исполнения

Параметр	Болты 2-го исполнения	Болты 3-го исполнения
Назначение фиксации	Предотвращение самопроизвольного отвинчивания гайки на болте.	Предотвращение самопроизвольного проворачивания самого болта после затяжки.
Конструктивная особенность	Диаметральное отверстие в резьбовой части стержня под шплинт.	Два пересекающихся диаметральных отверстия в головке под контровочную проволоку.
Совместимые элементы	Корончатая/прорезная гайка + шплинт; совмещение прорези с отверстием, затем шплинтовка.	Контровочная проволока, фиксируемая за неподвижные элементы/соседние болты по схеме связки.
Примеры применения	Ступичные и тормозные узлы, крепёж крышек/кожухов редукторов, фланцевые соединения, ответственные резьбовые пары на транспорте и в энергетике.	Авиационные и транспортные агрегаты, корпусные детали, крышки подшипников, элементы с вибрацией и ударными нагрузками, где критично сохранить положение болта.
Ключевое преимущество	Простая и надёжная защита гайки от отвинчивания, визуальный контроль шплинта.	Жёсткая связка болта с конструкцией, высокая помехоустойчивость к вибрации и циклическим нагрузкам.
Стоимость изготовления	По запросу	По запросу

Время изготовления крепежных элементов составляет от 5 до 25 рабочих дней. Показатель зависит от требуемого объема продукции и степени загруженности производства.

Наше оборудование

Токарно-обрабатывающий центр SКM NL2500SY

Токарно-обрабатывающий центр SКM NL2000M

Токарно-обрабатывающий центр SКM NL1500M

Автоматический ленточнопильный станок IRON MAC CUT-280CHA

Токарно-винторезный станок KC 51B/1500 (C6251×1500)

Автомат продольного точения TCM-20SII

Правильно-отрезной станок

Фрезерный обрабатывающий центр SVL-1360

Автомат продольного точения TQ-125I (Shute) c ЧПУ Mitsubishi M80

Ударно-точечный маркиратор SIC-Marking EC9

Точильно-шлифовальный станок ТШ-2Д-П с ПУАМ

Ленточный гриндер ГЧ-16

Гидравлический резьбонакатной станок JDY-50 JIN DAH YANG

Оборудование для цинк-ламельного покрытия

Линия холодной высадки

Автоматическая проходная печь для термической обработки металлоизделий

Сертификаты

Все сертификаты

СТ-1 / Реестр Минпромторг

ISO 9001:2015

ГОСТ, DIN, ISO

ГОСТ, DIN, ISO (приложение №1)

Крепеж EU / Reyher

Толщина покрытия

Отзывы и рекомендации наших клиентов

Преимущества производства в «Трайв»

ГОСТ, ОСТ, ТУ и ваши стандарты

Изделия с классом прочности до 12.9

Нестандартные резьбы

Редкие стали и сплавы

Испытания и контроль качества

Любые покрытия

Отправить заявку

Наша производственная площадка

Доставка по РФ и СНГ

Метизный завод «Трайв» предлагает профессиональную услугу — изготовление болтов 2 и 3 исполнения в строгом соответствии с требованиями ГОСТ. Такие изделия применяются в ответственных соединениях, где особенно важна надежность и долговечность фиксации. Мы изготавливаем болты 2 и 3 исполнения на заказ по чертежам и техническим требованиям заказчика, обеспечивая высокое качество продукции и своевременные поставки.

Технология изготовления болтов 2 и 3 исполнения

Производство ведется на современном оборудовании с использованием высокопрочных сталей и термообработки.

Болт исполнение 2 имеет отверстие в резьбовой части для шплинта и используется совместно с прорезными или корончатыми гайками.
Болт исполнение 3 оснащается отверстием под шплинт в головке, что также позволяет надежно фиксировать соединение.

Технологический процесс включает холодную или горячую высадку заготовки, резьбонарезание, сверление отверстий, термообработку и нанесение защитных покрытий (цинк, цинк-ламель, тефлон и др.), что обеспечивает высокую коррозионную стойкость и длительный срок службы.

Преимущества болтов 2 и 3 исполнения

повышенная надежность фиксации за счет шплинтовой фиксации;
устойчивость к самоотвинчиванию даже при вибрациях и динамических нагрузках;
возможность применения в экстремальных условиях эксплуатации;
соответствие российским и международным стандартам.

Области применения

Болты второго исполнения и болты третьего исполнения широко используются:

в авиационной и транспортной промышленности;
в энергетическом машиностроении;
в строительстве и мостовых конструкциях;
при сборке ответственных узлов техники и механизмов.

Их применение гарантирует повышенную безопасность соединений и устойчивость к высоким нагрузкам.

Заказать изготовление болтов 2 и 3 исполнения на заводе «Трайв»

Метизный завод «Трайв» изготавливает болты второго и третьего исполнения как по стандартам ГОСТ, так и по индивидуальным чертежам заказчика на современном высокоточном оборудовании. Мы предлагаем гибкие условия сотрудничества, конкурентные цены и оперативное производство.

Заказать услугу «болты 2 и 3 исполнения изготовить» вы можете, связавшись с нашими специалистами по телефону или заполнив заявку на сайте.

Надежные крепежные решения — это наша специализация. Обращайтесь в «Трайв» и убедитесь в качестве на собственном опыте!
