Фрезерование пазов и уступов

Фрезерование пазов и уступов – способ механической обработки, который предусматривает выемку материала режущим инструментом и позволяет получать углубления заданных размеров. Она используется при производстве станочных валов, запчастей автомобилей и других изделий. Рабочим инструментом служит фреза, вид и размеры которой определяют параметры паза.

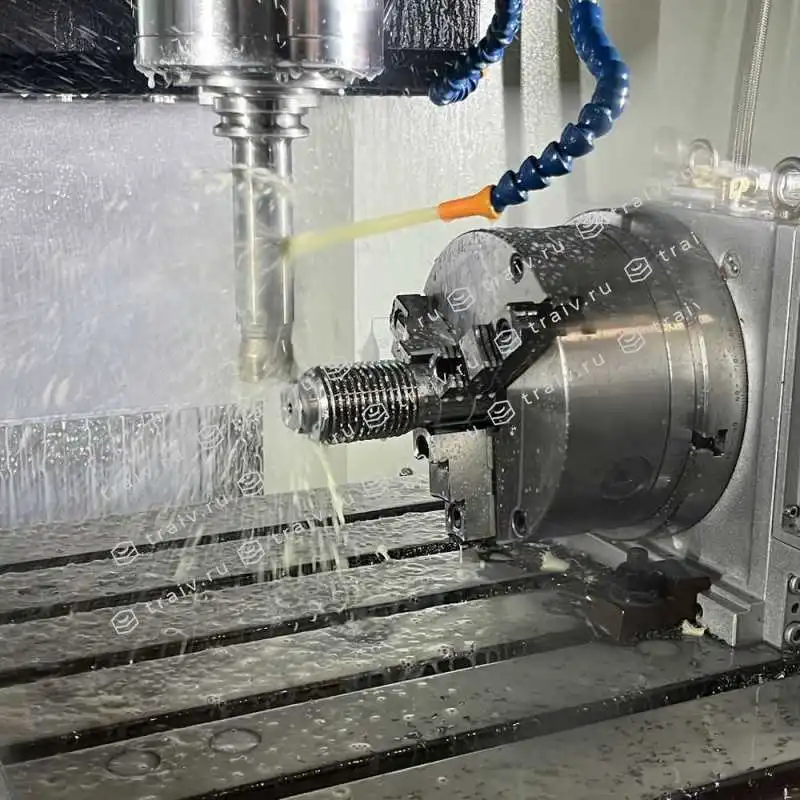

Метизный завод «Трайв» оказывает услуги по изготовлению деталей любой сложности с выемками из металлов и полимеров. Для фрезерования уступов и пазов мы используем современные обрабатывающие центры SVL-1360 с дополнительной 4 осью и станки с ЧПУ. Благодаря автоматизации процесса обеспечивается оперативность при изготовлении заказов любого объема, повторяемость при серийном производстве и точность позиционирования ±0,004.

Сфера применения и виды выемок

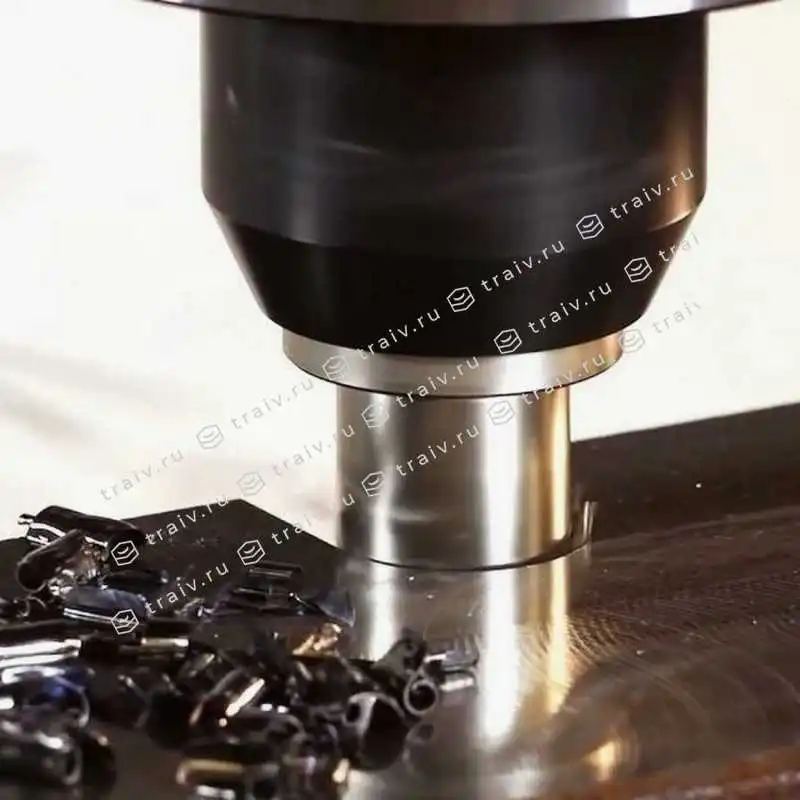

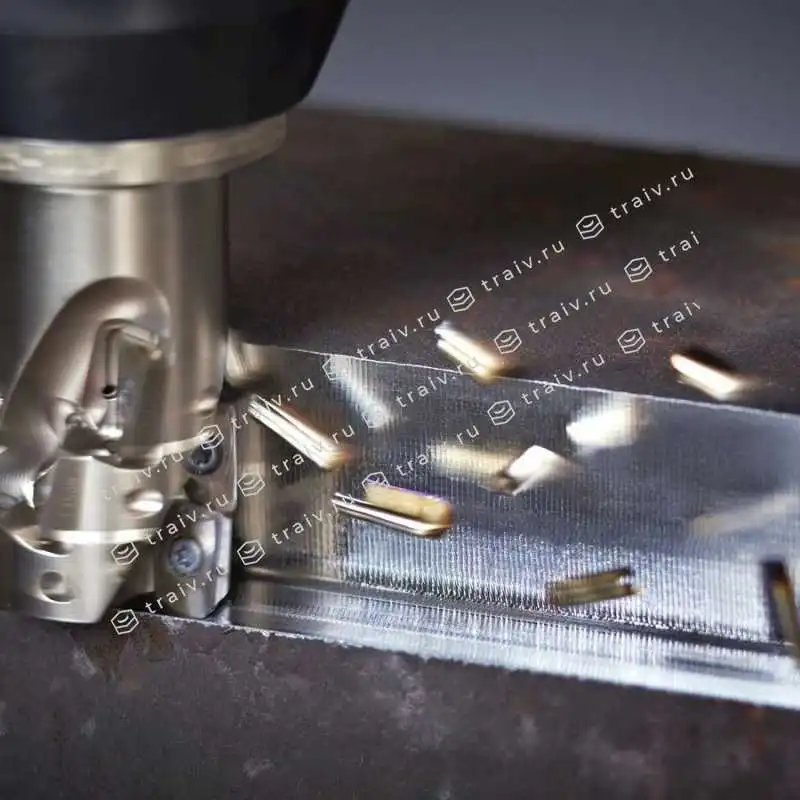

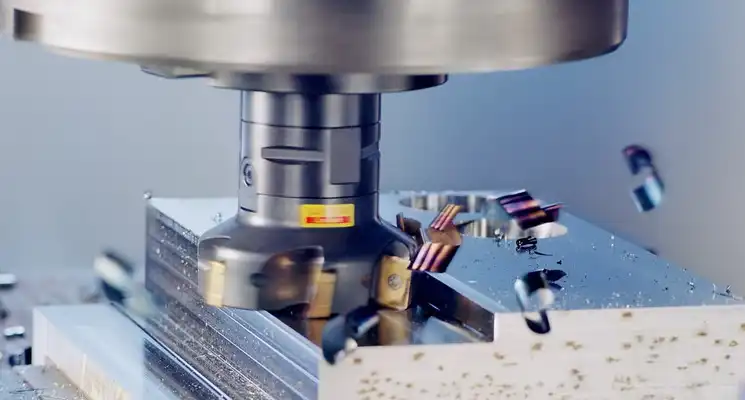

Уступы используют при сопряжениях деталей, для формирования посадочных мест или повышения прочности соединений отдельных элементов. Они представляют собой выемку, которая образуется двумя перпендикулярными друг к другу плоскостями. Для получения применяют торцевые, концевые или дисковые фрезы, выбор зависит от материала заготовок и размера уступа.

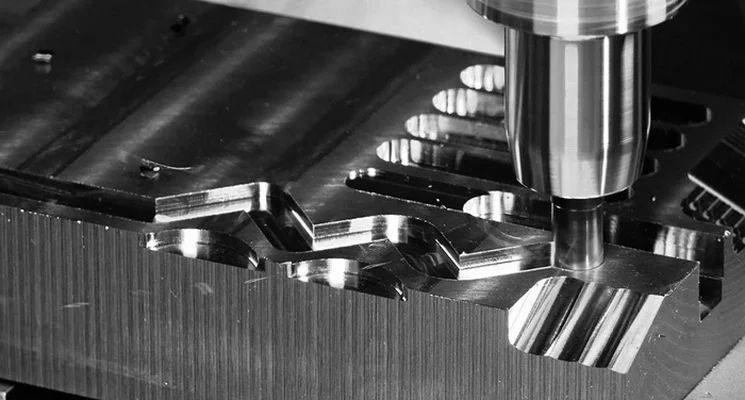

Пазы также обрабатываются на фрезерных станках и выполняются в виде углублений, которые ограничиваются фасонными или плоскими поверхностями. Как элементы деталей и готовых изделий они востребованы в разных отраслях промышленности.

По назначению и функциям пазы бывают:

• Шпоночные. Предусматривают установку шпонок, которые обеспечивают передачу крутящего момента от вала к деталям. Фрезерование шпоночных пазов востребовано при изготовлении элементов конструкции турбин, трансмиссий и генераторов.
• Крепежные. Используются для надежной фиксации элементов шасси, приспособлений на фрезерных и токарных станках, компонентов двигателей и головок болтов.
• Направляющие. Способствуют движению деталей в нужном направлении. Один из примеров – направляющие скольжения.

Фрезерная обработка пазов используется при производстве кровельных и облицовочных материалов. Выемки разных форм гарантируют надежность и герметичность крепления. При изготовлении мебели пазы обеспечивают фиксацию каркасов во время сборки, в электронике служат нишей для прокладки проводов и способствуют охлаждению за счет отвода тепла. По отношению к деталям, обрабатываемым на фрезерном станке, они могут быть сквозные, закрытые без выхода на стороны и открытые с выходом на одну из сторон.

По форме различают следующие типы пазов:

Технология изготовления и выбор фрез зависят от типа, размеров и других характеристик пазов. Также нужно учитывать возможности фрезерного станка и материал обрабатываемых заготовок.

Выбор фрез и особенности изготовления

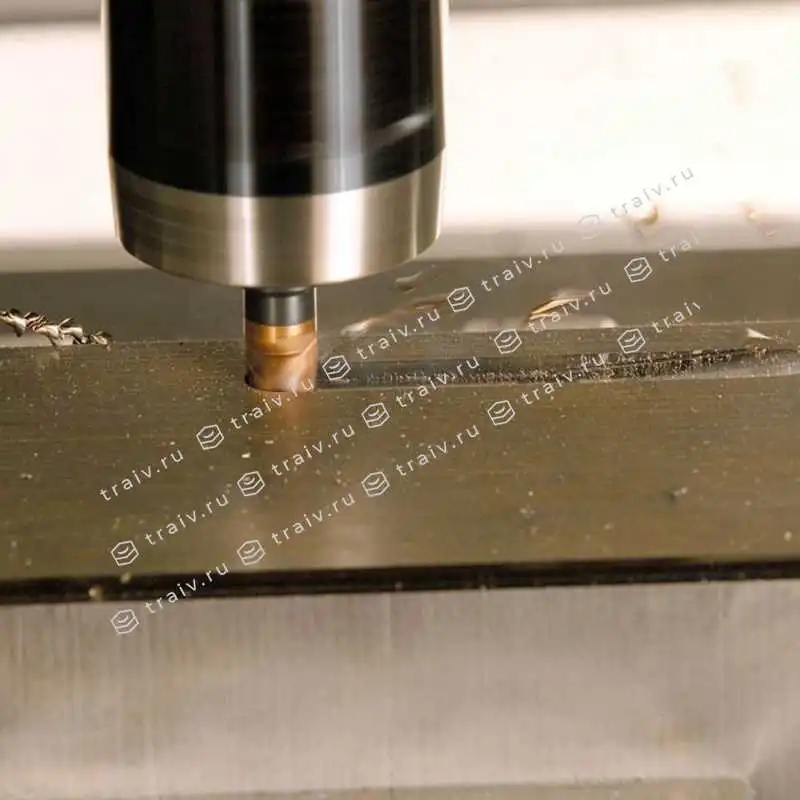

При использовании фрезерных станков для обработки уступов, пазов и канавок обычно применяют дисковые или концевые фрезы. Каждый вид имеет свои преимущества, недостатки и особенности применения. Конструкция концевых фрез предусматривает наличие конического или цилиндрического хвостовика. Возможна также комплектация твердосплавными пластинами, которые повышают производительность работ. Для изготовления инструмента используется быстрорежущая сталь.

Особенности применения:

• используются для формирования закрытых или сквозных прямоугольных пазов;
• требуют правильного выбора направления вращения;
• подходят при низких требованиях к точности;
• допускают возникновения вибраций и вызывают сложности при подготовке глубоких выемок.

Большей точностью и производительностью при работе на фрезерных станках отличаются дисковые трехсторонние или пазовые фрезы с цельной или сборной конструкцией. Они востребованы при обработке открытых пазов, позволяют получать рез значительной глубины, имеют широкий диапазон настройки ширины.

Пазовые фрезы производятся из быстрорежущих сталей, имеют цельную конструкцию и выпускаются в двух вариантах. Первый – для пазов с точностью по 9 или 10 квалитету, второй – для шпоночных с указанием допустимых показателей отклонений по ширине при посадке шпонок. Для углублений Т-образных или типа «ласточкин хвост» применяют фасонные фрезы нужного профиля, способные обеспечить безупречное качество обработки.

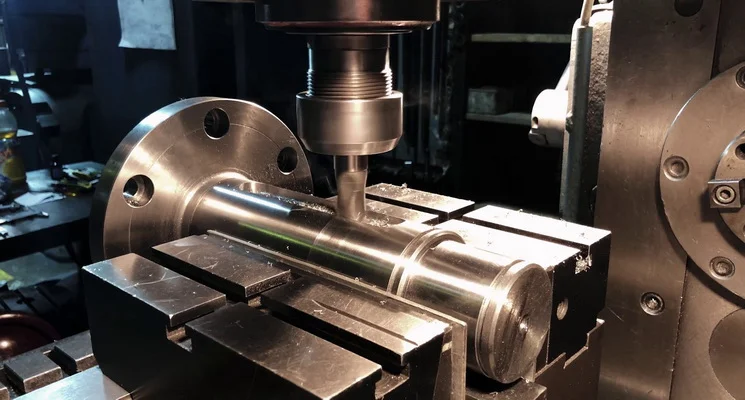

Особые требования предъявляются к выбору инструмента и режима при фрезеровании шпоночных пазов и канавок. От качества и точности их обработки зависит посадка деталей, соединяемых с телами вращения, а также продолжительность и стабильность работы узлов и механизмов. Шпоночные пазы могут быть:

• Сквозные и открытые. Для фрезерования используют дисковые фрезы.
• Закрытые и полузакрытые. Для таких углублений, особенно на длинных валах, выбирают концевые или специальные шпоночные фрезы.

Типы фрез для обработки пазов

Точность фрезерования шпоночных и других пазов определяется соответствием требованиям ГОСТ по допускам, размерам, геометрии и шероховатости. Для достижения нужного результата работу выполняют за несколько проходов инструментом меньшего диаметра.

Выгода с гарантией качества

Компания «Трайв» принимает заказы на фрезеровку изделий любой сложной формы со шпоночными, Т-образными, прямоугольными и трапециевидными пазами и различными видами уступов. Работы выполняются на фрезерных станках с ЧПУ и современных обрабатывающих центрах с минимальным участием оператора в процессе обработки, что исключает «человеческий фактор» и вероятность брака. Настройку оборудования осуществляют квалифицированные сотрудники с профильным образованием и большим опытом.

Мы предлагаем:

• изготовление крепежа и деталей по ГОСТ и представленным заказчиком чертежам, эскизам и образцам;
• фрезерование штучных экземпляров и серийное производство со 100% повторяемостью;
• возможность обработки заготовок из разных марок стали, чугуна, цветных металлов, сплавов и полимеров.

Для оформления заказа на фрезеровку шпоночных и других пазов и уступов достаточно оставить заявку в специальной форме на сайте или по телефону. Смета на оплату услуг составляется на основе технического задания с учетом специфики готовой продукции и пожеланий заказчика. Во все регионы РФ осуществляется доставка, а в Санкт-Петербурге и Москве заказ можно забрать со склада самостоятельно.
