    Концевая фрезеровка на станках с ЧПУ
    Для выборки канавок и пазов, получения уступов со сложным контуром, обработки ступенчатых плоскостей применяют концевую фрезеровку.

    Она выполняется концевыми фрезами и может использоваться при работе материалами разной прочности и твердости – черными и цветными металлами, древесиной, пластиком, полиуретаном и композитом.

    Компания «Трайв» выполняет концевую фрезеровку на высокопроизводительных станках с ЧПУ. Благодаря наличию современных обрабатывающих центров SKM серии NL возможно изготовление с высокой точностью валов, пресс-форм, зубчатых шестерен и других деталей с конфигурацией любой сложности.

    Особенности концевого фрезерования

    Концевая фрезеровка – вид обработки, при которой поверхностный слой материала срезается режущими кромками инструмента. Она востребована в строительстве, на производстве измерительных приборов, в металлургии и других отраслях промышленности.

    С помощью концевых фрез разного типа получают шпоночные канавки и выемки любой глубины и формы. Возможно также изготовление закрытых пазов, объемное копирование деталей и другие технологические операции. Конструкция рабочего инструмента предусматривает наличие режущих зубьев сбоку и на концах. Такое конструктивное решение обеспечивает максимальную точность и высокое качество готовых изделий.

    Виды и варианты применения

    Основные элементы фрез для концевой фрезеровки – рабочая часть с острыми режущими гранями разного размера и хвостовик, предназначенный для закрепления инструмента в шпинделе. Оснастка с крупными зубьями используется для получистовой обработки. С нормальным размером – применяется для чистовой. Количество зубьев влияет на качество полученных деталей, может составлять до 12.

    По геометрии режущих кромок фрезы для концевой фрезеровки разделяют на следующие группы:

    • Угловые. Обеспечивают возможность получения пазов и обработки наклонных поверхностей. Для более продолжительной работы закругляют вершины.
    • Шпоночные. Используются для создания пазов под шпонки. Для них характерны два режущих зубца и торцевые острые кромки.
    • Т-образные. Отличаются сложной конструкцией с зубьями, которые ориентированы в разные стороны. Служат при выполнении выемок пазов в виде буквы «Т».
    • Сферические. Отличаются высокими показателями гибкости. Незаменимы, если требуется обрабатывать заготовки со сложной конфигурацией.
    • Копировальные. Служат для получения пресс-форм и штампов. Могут иметь конический или цилиндрический профиль.
    • Радиусные. Режущая часть выполнена в виде обратных дуг и обеспечивает возможность фрезерования закругленных кромок. Они помогают выполнять врезку деталей под заданным углом или обрабатывать наклонные поверхности.

    Материалом для концевых фрез служат быстрорежущая сталь и твердые сплавы. В первом случае получают универсальный инструмент, который помогает обрабатывать разные виды металлов и сплавов. Однако такую оснастку нельзя использовать для концевой фрезеровки на большой скорости и при высоких температурах, она не сможет обеспечить нужное качество обработки. В этом случае применяют твердосплавные фрезы. Они могут обрабатывать детали из хрупких и твердых металлов с высокими показателями чистоты и гладкости поверхности и сохраняют функциональность в сложных условиях.

    Правила выбора концевых фрез

    Перед выполнением концевой фрезеровки выбирают инструмент для работы. Он должен выполнять обработку в определенном режиме с минимальной погрешностью и обеспечить получение заготовок заданной формы. При этом учитывают:

    • вид материала обрабатываемых деталей;
    • требуемый уровень точности обработки;
    • условия проведения фрезерования.

    К важным показателям также относятся количество зубьев и размеры фрезы – длина, глубина реза, диаметр и профиль. По конструкции инструмент делают цельным из быстрорежущей стали, твердых сплавов и комбинации металлов или сборным, который дополняется съемными твердосплавными пластинами. В этом случае можно работать с заготовками из закаленных и труднообрабатываемых марок стали.

    Концевая фрезеровка требует наличия современного оборудования, определенных навыков и знаний у оператора. Ее точность и качество также зависят от правильного выбора инструмента и своевременной смены при износе

    Воспользуйтесь услугами нашей компании. Все работы по концевой фрезеровке проводятся на высокотехнологичных обрабатывающих центрах с ЧПУ, которые обеспечивают оптимальное сочетание стоимости и качества обработки заготовок. Оборудование под управлением квалифицированных операторов обеспечивает изготовление деталей с конструктивными элементами любой сложности и максимальной точности. При серийном производстве программное обеспечение гарантирует 100% повторяемость изделий. Для заказа оставьте заявку на сайте или позвоните по телефону.

    Фотографии
    Наше оборудование
    Фрезерный обрабатывающий центр SVL-1360
    Ударно-точечный маркиратор SIC-Marking EC9
    Точильно-шлифовальный станок ТШ-2Д-П с ПУАМ

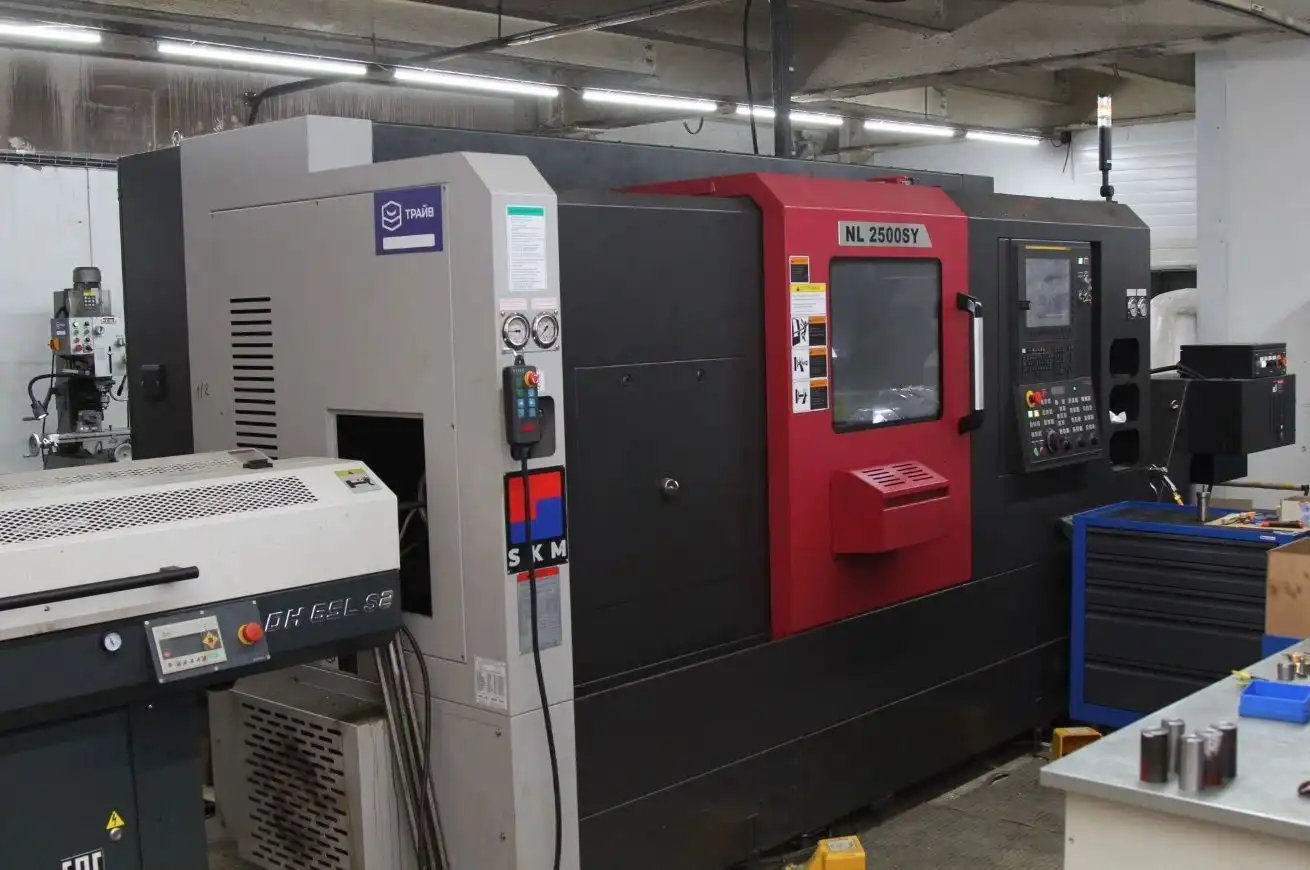

    Токарный обрабатывающий центр SKM модели NL 2500SY с улавливателем деталей

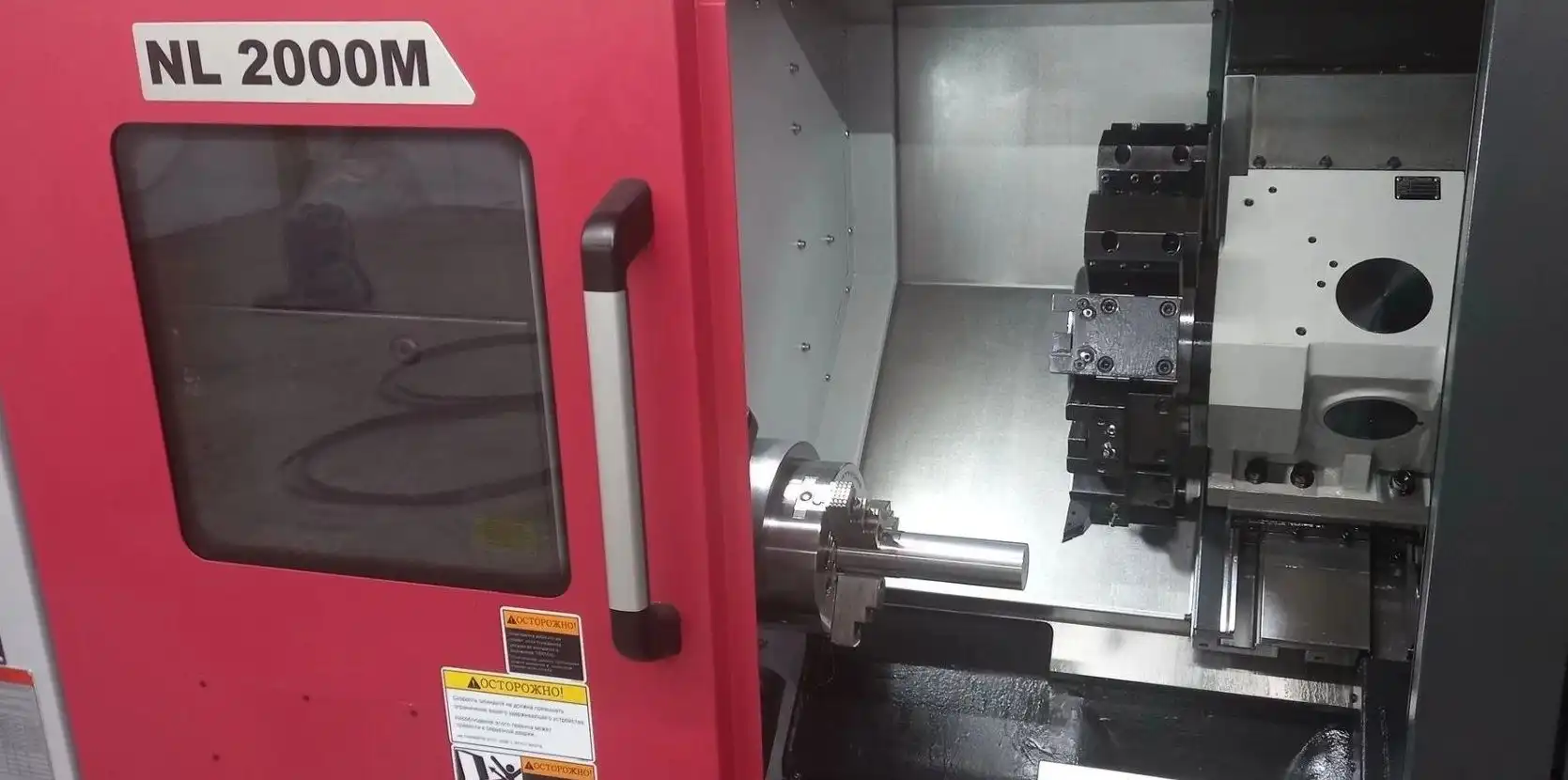

    Токарный обрабатывающий центр SKM модели NL 2000М с улавливателем деталей
    Токарный обрабатывающий центр SKM модели NL 1500 с улавливателем деталей
    Токарно-винторезный станок с УЦИKC51B/1500 (C6251×1500)
    Сверлильно-фрезерный станок JMD-45LPF
    Правильно-отрезной станок
    Оборудование для цинк-ламельного покрытия
    Линия холодной высадки
    Ленточный гриндер ГЧ-16
    Гидравлический резьбонакатной станок, JDY-50

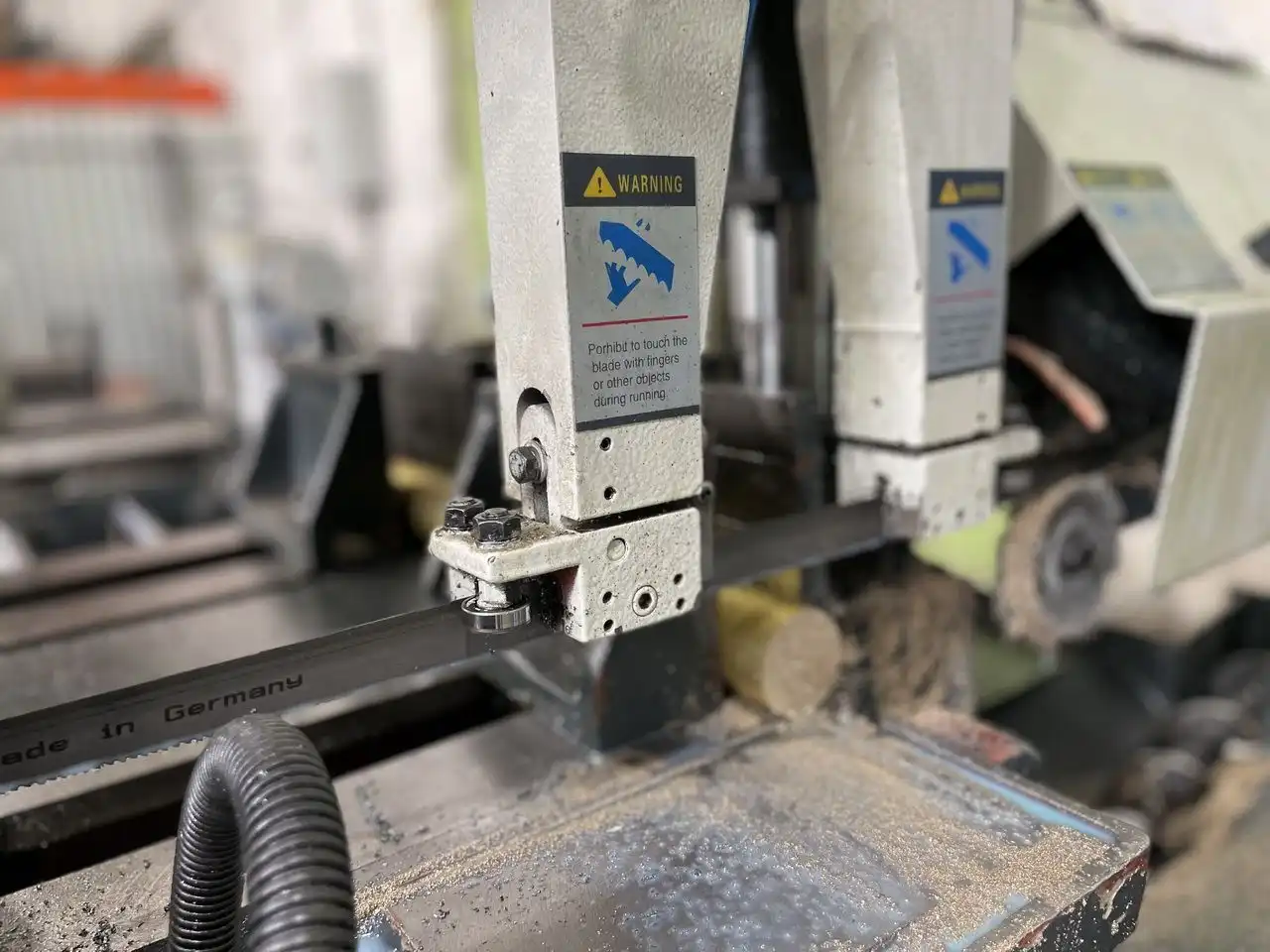

    Автоматический ленточнопильный станок по металлу колонного типа IRON MAC CUT -280CHA
    Автоматическая проходная печь для обработки
    Автомат продольного точения TQ-125I (Shute) c ЧПУ Mitsubishi M80
    Автомат продольного точения TCM-20SII

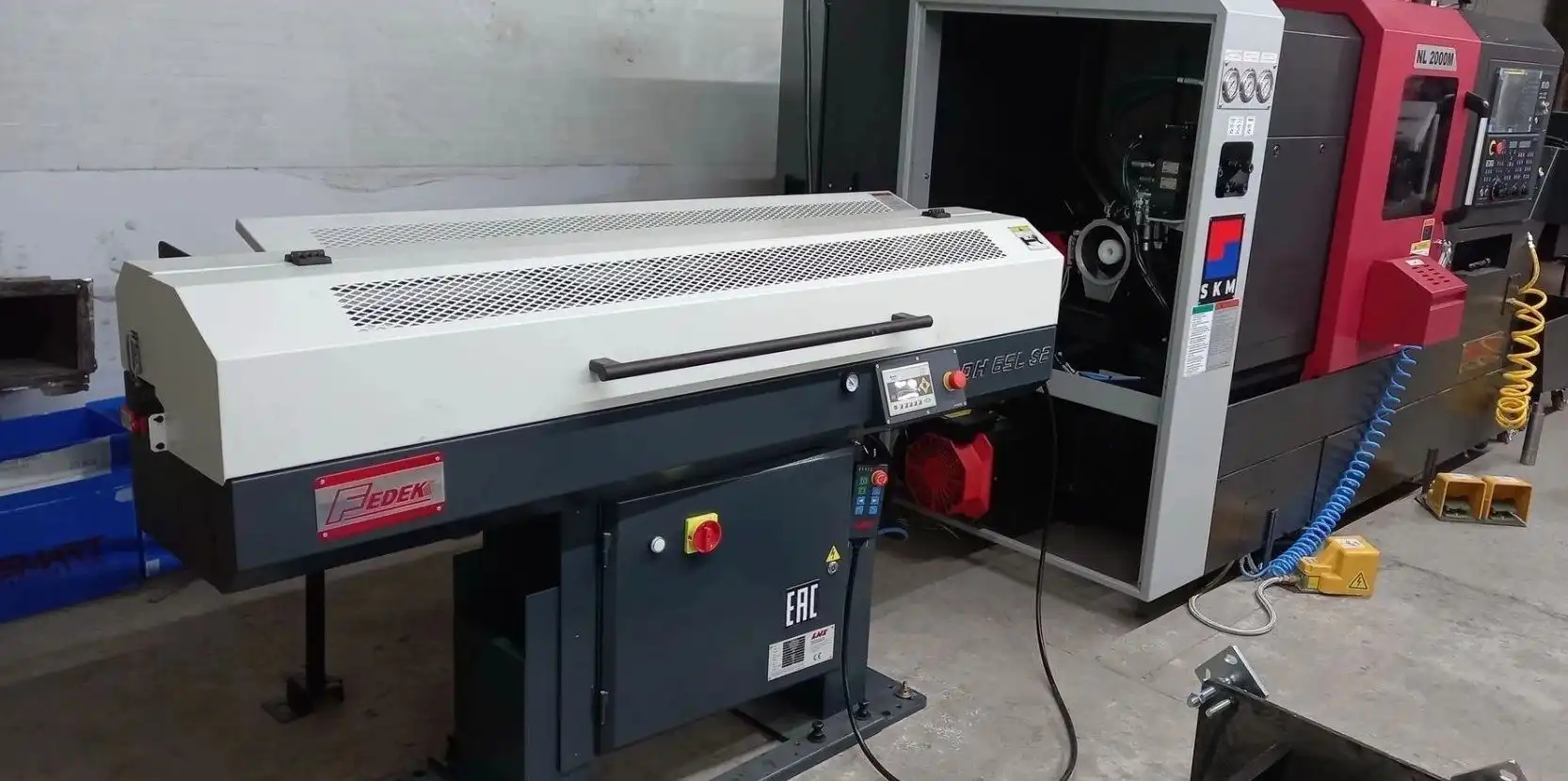

    DH65L S2 Автоподатчик прутка Fedek с проставкой
