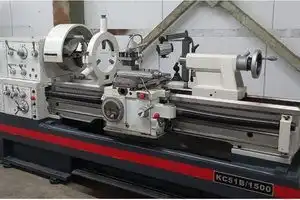

Токарно-винторезный станок KC 51B/1500 (C6251×1500)

Токарно-винторезный станок KC 51B/1500 (C6251×1500) – это высокотехнологичное оборудование, спроектированное для максимальной точности и удобства в использовании. Подходящий для обработки самых разных материалов, от стали и чугуна до нержавеющей стали, цветных металлов и легких сплавов, станок KC стоит в центре инноваций в области токарных работ.

Технические характеристики и возможности

Обработка сложных деталей:

Станок идеально подходит для токарной обработки наружных и внутренних поверхностей сложных деталей типа тел вращения со ступенчатым и криволинейным профилем.

Операции:

• Нарезание различных типов резьбы: метрической, модульной, дюймовой и питчевой;
• Создание фасонных, конических и цилиндрических поверхностей;
• Подрезание торцов для идеальной геометрии деталей;
• Сверление, растачивание и зенкование отверстий с превосходной точностью;
• Точение наружных поверхностей.

Технологические особенности

Станок обладает широким диапазоном частот вращения шпинделя и подач, что обеспечивает максимальную эффективность и точность работы со всеми видами твердосплавных и быстрорежущих инструментов.

Применение в промышленности

Станки серии КС 51B не случайно заслуживают звание лидеров в своем сегменте. Они широко используются в автомобильной, машиностроительной промышленности, а также в ремонтных мастерских, механических цехах и учебных заведениях. Благодаря возможности выполнять сложнейшие операции точения, сверления и растачивания с высочайшей точностью и производительностью, станки серии КС являются незаменимым инструментом в условиях как единичного, так и массового производства.

Узлы станка 51B/1500

Шпиндельная бабка - Все шестерни коробки для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.

Цельнолитая чугунная станина- Станина станка изготовлена из высококачественного чугуна. Цельнолитая конструкция обеспечивает жесткость, виброустойчивость, повышенное сопротивление при точении на удар и обработке сталей повышенной твердости по сравнению с «тумбовым» исполнением. Литейные ребра жесткости гасят вибрации при обработке на больших подачах.

Задняя бабка - Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий. Цена деления лимба перемещения пиноли задней бабки от рукоятки – 1 мм.

Резцедержатель - Приспособление для крепления металлорежущего инструмента и оснастки обеспечивает перемещение инструмента в заданных направлениях. В целях безопасности работы на станке резцедержатель оснащен защитным экраном. Сечение устанавливаемого резца для наружного точения – 25 х 25 мм. Угол поворота резцедержателя - ±90°.

Коробка скоростей - Коробка скоростей имеет большой диапазон регулирования и разработана в соответствии с мировыми стандартами станкостроения. С её помощью регулируют скорость вращения шпинделя. Закаленные и отшлифованные шестерни обеспечивают надежную работу, плавность переключения.

Коробка подач - С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. Также на передней панели имеется кнопка аварийного отключения станка.

Увеличенное отверстие в шпинделе станка - В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 80 мм (для моделей КС 51 В / 56 В) значительно расширяет технологические возможности обрабатываемых прутков.

Данный станок отлично дополняет парк производства «Трайв», расширяя наши возможности и сокращая время выполнения многих операций.

Характеристики токарно-винторезного станка KC 51B/1500 (C6251×1500)
