ГОСТ 4751-73 Рым-болт, болт с проушиной, болт с кольцом
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЫМ-БОЛТЫ
Технические условия
Screw rings. Specifications
Дата введения 1974-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 10.05.73 № 1169
2. Срок проверки - 1993 г., периодичность - 5 лет
3. ВЗАМЕН ГОСТ 4751-67
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта |
---|---|
ГОСТ 9.014-78 |
5.6 |
ГОСТ 9.301-86 |
2.15, 3.1 |
ГОСТ 9.302-88 |
4.6 |
ГОСТ 515-77 |
5.3 |
ГОСТ 1050-88 |
2.1 |
ГОСТ 1759.0-87 |
215 |
ГОСТ 2991-85 |
5.3 |
ГОСТ 7505-89 |
2.3 |
ГОСТ 9012-59 |
4.2 |
ГОСТ 10549-80 |
2.10 |
ГОСТ 14192-96 |
5.8 |
ГОСТ 15150-69 |
Вводная часть |
ГОСТ 16093-81 |
2.10, приложение |
ГОСТ 24705-81 |
2.10, приложение |
5. Проверен в 1988 г. Ограничение срока действия снято Постановлением Госстандарта СССР от 16.12.88 № 4162
6. ПЕРЕИЗДАНИЕ (июнь 1998 г.) с Изменениями N 1, 2, 3, 4, утвержденными в мае 1979 г., январе 1983 г., декабре 1988 г., августе 1990 г. (ИУС 7-79, 5-83, 3-89, 11-90)
Настоящий стандарт распространяется на рым-болты, предназначенные для подъема, опускания или удержания на весу изделий при монтажных и такелажных работах для всех условий эксплуатации по ГОСТ 15150.
(Измененная редакция, Изм. № 4).
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

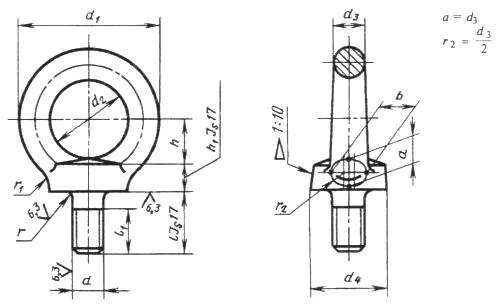

1.1. Конструкция и основные размеры рым-болтов должны соответствовать указанным на чертеже и в табл. 1.
Таблица 1
Размеры в мм
Условное обозначение резьбы |
Применяемость |
|
|
|
|
|
|
|
|
, не менее |
|
|
Масса 1 шт.,кг |
М8 |
36 |
20 |
8 |
20 |
10 |
12 |
6 |
18 |
12 |
4 |
0,05 |
||
М10 |
45 |
25 |
10 |
25 |
12 |
16 |
8 |
21 |
15 |
2 |
0,12 |
||
М12 |
54 |
30 |
12 |
30 |
14 |
18 |
10 |
25 |
19 |
6 |
0,19 |
||
М16 |
63 |
35 |
14 |
36 |
16 |
20 |
12 |
32 |
25 |
0,31 |
|||
М20 |
72 |
40 |
16 |
40 |
19 |
24 |
14 |
38 |
29 |
8 |
0,50 |
||
М24 |
90 |
50 |
20 |
50 |
24 |
29 |
16 |
45 |
35 |
3 |
12 |
0,87 |
|
М30 |
108 |
60 |
24 |
63 |
28 |
37 |
18 |
55 |
44 |
15 |
1,58 |
||
М36 |
126 |
70 |
28 |
75 |
32 |
43 |
22 |
63 |
51 |
18 |
2,43 |
||
М42 |
144 |
80 |
32 |
85 |
38 |
50 |
25 |
72 |
58 |
4 |
20 |
3,72 |
|
М48 |
162 |
90 |
36 |
95 |
42 |
52 |
30 |
82 |
68 |
22 |
5,54 |
||
М56 |
180 |
100 |
40 |
105 |
48 |
60 |
34 |
95 |
78 |
25 |
8,09 |
||
М64 |
198 |
110 |
44 |
115 |
52 |
65 |
40 |
110 |
93 |
10,95 |
|||
М72х6 |
234 |
130 |
52 |
135 |
62 |
75 |
45 |
115 |
98 |
5 |
35 |
18,54 |
|
М80х6 |
270 |
150 |
60 |
160 |
70 |
88 |
50 |
125 |
108 |
25,40 |
|||
М100х6 |
324 |
180 |
72 |
190 |
85 |
105 |
60 |
150 |
133 |
40 |
43,82 |
Пример условного обозначения рым-болта с резьбой М8 без покрытия:
Рым-болт М8 ГОСТ 4751-73
То же, с мелкой резьбой М100х6, с покрытием 01 (цинковое с хроматированием), толщиной 9 мкм:
Рым-болт М 100 х 6.019 ГОСТ 4751-73
(Измененная редакция, Изм. № 1, 2).
1.2. Грузоподъемность рым-болтов должна соответствовать указанным в табл. 2.
Таблица 2
Условное обозначение резьбы |
Грузоподъемность на 1 рым-болт, кг, + |
||||
---|---|---|---|---|---|
при направлении строп |
|||||
по вертикальной оси рым-болта |
под углом 45° от вертикальной оси рым-болта |
||||
в плоскости кольца |
с отклонением от плоскости кольца |
||||
|
|
|
|||
М8 |
120 |
80 |
40 |
||
М10 |
200 |
125 |
65 |
||
М12 |
300 |
175 |
90 |
||
М16 |
550 |
250 |
125 |
||
М20 |
850 |
325 |
150 |
||
М24 |
1250 |
500 |
250 |
||
М30 |
2000 |
700 |
350 |
||
М36 |
3000 |
1000 |
500 |
||
М42 |
4000 |
1300 |
650 |
||
М48 |
5000 |
1650 |
800 |
||
М56 |
6200 |
2000 |
1000 |
||
М64 |
7500 |
2500 |
1250 |
||
М72х6 |
10000 |
3500 |
1750 |
||
М80х6 |
14000 |
4500 |
2250 |
||
М100х6 |
20000 |
6500 |
3250 |
Примечания:
1. При подъеме груза направление строп под углом от вертикальной оси рым-болта свыше 45° не допускается.
2. Для установки в одной плоскости колец двух ввинченных до упора рым-болтов допускается применение плоских шайб толщиной:
- до 1 мм - под рым-болты с резьбой М8-М12;
- не более половины шага резьбы - под рым-болты с резьбой свыше М12.
1.3. Конструкция и размеры гнезд под рым-болты приведены в приложении.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Рым-болты должны быть изготовлены из стали марки 20 или 25 (подгруппа а) по ГОСТ 1050 штамповкой. Допускается изготовление ковкой.
Соответствие материала предусмотренным маркам должно быть подтверждено сертификатом предприятия-изготовителя металла.
(Измененная редакция, Изм. № 1).
2.2. (Исключен, Изм. № 1).
2.3. Технические требования к штампованным поковкам по ГОСТ 7505, класс точности - II, степень сложности - СЗ.
Примечание. При изготовлении рым-болтов свободной ковкой в подкладных штампах допускается увеличивать плюсовые допуски в 2 раза.
(Измененная редакция, Изм. № 1).
2.4. На внутренней окружности кольца допускается лыска, получаемая после зачистки заусенцев, при условии сохранения размера в пределах допусков п. 2.3.
2.5. Заварка или заделка дефектов не допускается.
2.6. Рым-болты после штамповки или ковки должны быть нормализованы и очищены от окалины.
2.7. Твердость нормализованных рым-болтов должна соответствовать указанной в табл. 3.
Таблица 3
Твердость НВ рым-болтов с размером резьбы |
||
---|---|---|
Марка стали |
от М8 до М64 |
от М72х6 до М100х6 |
20 |
105-149 |
95-121 |
25 |
134-187 |
105-149 |
Допускается одна повторная термообработка.
2.8. На кольце рым-болта центровые отверстия не допускаются.
2.9. Надрезы на обработанной части хвостовика не допускаются.
2.10. Резьба - по ГОСТ 24705 с полем допуска 8g по ГОСТ 16093. Размеры фасок и сбегов резьбы - по ГОСТ 10549. Величина сбега резьбы для угла заборной части инструмента - 20°.
Примечание. При применении покрытия должны быть обеспечены указанные размеры и шероховатость.
2.11. Резьба не должна иметь сорванных ниток, заусенцев и вмятин.
2.12. Допуск перпендикулярности оси резьбы на длине 100 мм относительно опорной плоскости кольца:
0,10 мм - для рым-болтов с резьбой от М8 до М16;
0,05 мм от М20 до М100х6.
2.13. Допуск симметричности оси резьбы относительно общих плоскостей симметрии рым-болта:
Т 1 мм - для рым-болтов с резьбой от М8 до М12;
Т 2 мм от М16 до М48;
Т 4 мм от М56 до М100х6.
2.12-2.13. (Измененная редакция, Изм. № 2).
2.14. Рым-болты должны выдерживать испытание на прочность нагрузкой, равной удвоенной номинальной грузоподъемности.
Допускаемое отклонение этой нагрузки ±5 %.
2.15. Рым-болты могут изготовляться с покрытием. Виды и условные обозначения покрытий - по ГОСТ 1759.0.
Технические требования к покрытиям и качеству поверхности рым-болтов перед покрытием - по ГОСТ 9.301.
(Измененная редакция, Изм. № 1).
3. ПРАВИЛА ПРИЕМКИ
3.1. Предприятие-изготовитель должно проводить приемо-сдаточные испытания рым-болтов. При приемо-сдаточных испытаниях рым-болты проверяют:
до механической обработки:
- на соответствие требованиям п. 1.1 в части размеров, получаемых объемной штамповкой или ковкой и пп. 2.3, 2.4: в случае изготовления свободной ковкой в подкладных штампах - каждый рым-болт; в случае изготовления объемной штамповкой - 5 % от партии, но не менее 5 шт.;
- на соответствие требованиям пп. 2.5 и 2.6 каждый рым-болт;
- на соответствие требованиям п. 2.7 10 % от партии, но не менее 5 шт.;
после механической обработки:
- на соответствие требованиям п. 1.1 (размеры , и и ) пп. 2.8-2.14 каждый рым-болт;
- на соответствие требованиям п. 2.15 - по ГОСТ 9.301.
Примечание. Партия состоит из рым-болтов одного размера, изготовленных из стали одной марки, совместно прошедших термообработку.
(Измененная редакция, Изм. № 1).
3.2. При получении неудовлетворительных результатов испытаний рым-болтов хотя бы по одному из показателей проводят повторные испытания удвоенного числа образцов, взятых от той же партии, по полной программе. Результаты повторных испытаний являются окончательными и распространяются на всю партию.
(Введен дополнительно, Изм. № 2).
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. На соответствие требованиям п. 2.3 проверяют внешним осмотром без применения увеличительных приборов.
Допускается применение луп до трехкратного увеличения.
(Измененная редакция, Изм. № 2).
4.2. Твердость (п. 2.7) определяют по ГОСТ 9012 на образующей опорной части кольца.
4.3. Резьбу (п. 2.10) проверяют предельными калибрами.
4.4. Отклонение от перпендикулярности оси резьбового хвостовика к опорной поверхности кольца (п. 2.12) проверяют угловым шаблоном или щупом по просвету между опорной поверхностью кольца и торцевой поверхностью контрольного калибра.
4.5. Соответствие рым-болтов требованиям п. 2.4 проверяют испытанием на растяжение с выдержкой под нагрузкой в течение 10 мин.
Нагрузка должна быть приложена по оси стержня рым-болта.
Приложение нагрузки должно быть плавным, без рывков.
После снятия нагрузки в рым-болтах не должно быть остаточных деформаций, трещин и надрывов.
Отсутствие остаточных деформаций определяют контролем размеров по оси рым-болтов до и после испытания.
Отсутствие трещин и надрывов проверяют внешним осмотром с помощью лупы, имеющей не менее чем четырехкратное увеличение.
4.6. Толщину слоя покрытия (п. 2.15) проверяют на кольце рым-болта. Методы проверки качества и толщины покрытия - по ГОСТ 9.302.
4.7. (Исключен, Изм. № 2).
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Каждый рым-болт на образующей опорной части кольца должен иметь следующую маркировку:
- товарный знак предприятия-изготовителя;
- условное обозначение резьбы.
Для рым-болтов с резьбой М8-М16 допускается выполнять маркировку только товарного знака предприятия; в этом случае условное обозначение резьбы маркируют на бирке для партии.
5.2. Маркировку выполняют давлением или штамповкой. Допускается наносить маркировку ударным способом.
5.3. Рым-болты упаковывают в плотные дощатые неразборные ящики по ГОСТ 2991, выложенные внутри упаковочной бумагой марки Б по ГОСТ 515.
5.4. В каждый ящик упаковывают рым-болты одной партии.
5.5. Масса брутто каждого ящика не должна превышать 60 кг.
5.6. Консервация - по ГОСТ 9.014.
5.7. Каждая партия рым-болтов должна сопровождаться документом, содержащим:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение рым-болтов;
- количество рым-болтов;
- результаты контрольных испытаний.
5.8. Маркировка транспортной тары - по ГОСТ 14192.
5.9. На каждом ящике наносят:
- товарный знак предприятия-изготовителя;
- условное обозначение рым-болтов;
- брутто и нетто в килограммах.
ПРИЛОЖЕНИЕ
(Рекомендуемое)
ГНЕЗДА ПОД РЫМ-БОЛТЫ
1. Конструкция и размеры гнезд под рым-болты в изделиях из черных металлов должны соответствовать указанным на чертеже и в таблице.
мм
Условное обозначение резьбы |
|
|
,не менее |
М8 |
13 |
5 |
19 |
М10 |
15 |
6 |
22 |
М12 |
17 |
26 |
|
М16 |
22 |
7 |
33 |
М20 |
28 |
9 |
39 |
М24 |
32 |
10 |
47 |
М30 |
38 |
11 |
57 |
М36 |
45 |
12 |
65 |
М42 |
52 |
14 |
74 |
М48 |
60 |
84 |
|
М56 |
68 |
97 |
|
М64 |
75 |
112 |
|
М72х6 |
85 |
17 |
117 |
М80х6 |
95 |
127 |
|
М100х6 |
115 |
152 |
(Измененная редакция, Изм. № 2, 4).
2. Резьба - по ГОСТ 24705 с полем допусков H по ГОСТ 16093. Резьба не должна иметь сорванных ниток.
3. Допуск перпендикулярности оси резьбы на длине 100 мм относительно опорной поверхности гнезда:
0,2 мм - для рым-болтов с резьбой от М8 до М16;
0,1 мм - для рым-болтов с резьбой от М20 до М100х6.
(Измененная редакция, Изм. № 2, 3).
4. Гнезда под рым-болты должны быть чистыми, без раковин и подрезов.
5. Размер опорной плоской поверхности гнезда, имеющий обозначение шероховатости Ra 12,5 мкм должен быть не менее диаметра опорной поверхности рым-болта.
(Измененная редакция, Изм. № 1, 4).
Соответствует DIN 580 и ISO 3266.
