ГОСТ 2224-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ

ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:

3 ВВЕДЕН ВЗАМЕН ГОСТ 2224-72
4 ПЕРЕИЗДАНИЕ. Май 2001 г.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 1995-01-01

Настоящий стандарт распространяется на кованые и штампованные коуши для крепления концов стальных канатов подъемно-транспортных устройств климатических исполнений У, ТУ, ХЛ, ТВ и ТС категорий размещения 1, 2, 3 по ГОСТ 15150.
Стандарт не распространяется на коуши, применяемые на атомных электростанциях, в авиастроении, судостроении, морском и речном такелаже, а также при подъеме судов.
Требования настоящего стандарта являются обязательными.

1 Основные параметры и размеры

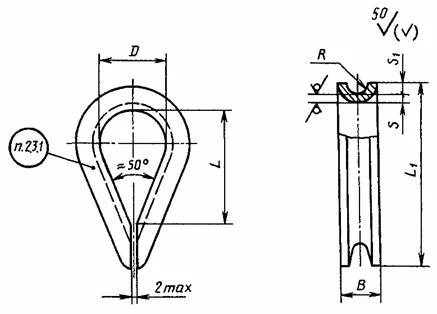

1.1. Основные параметры и размеры коушей должны соответствовать указанным на рисунке и в таблице. Коды ОКП коушей приведены в приложении 1. Размеры коушей по стандарту ИСО 2262 приведены в приложении 2.

Размеры в миллиметрах

Пример условного обозначения коуша D= 45 мм:

Коуш 45 ГОСТ 2224-93

То же, коуша, предназначенного для эксплуатации при температуре окружающей среды ниже минус 40 °С климатического исполнения ХЛ категории размещения 1 по ГОСТ 15150:

Коуш 45 ХЛ 1 ГОСТ 2224-93

1.2 Предельные отклонения размеров:D- H14; остальных -.
1.3 Коуши выбирают по диаметру каната независимо от его технической характеристики.

2 Технические требования

2.1 Коуши должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2 Требования к материалам
2.2.1 Коуши, предназначенные для эксплуатации при температуре окружающего воздуха не ниже 40 °С, должны изготовляться из стали марок: Ст3сп5, Ст3Гпс5 по ГОСТ 14637; С255, С285, С345 по ГОСТ 27772; 09Г2-12, 09Г2С-12 по ГОСТ 19281; К260В, К270В; К310В, К330В, К350В 5-й и 6-й категорий по ГОСТ 16523. Допускается применение стали Ст3пс5 толщиной до 10 мм, Ст3пс4 толщиной до 6 мм по ГОСТ 14637.
Коуши, предназначенные для эксплуатации при температуре окружающего воздуха ниже минус 40 °С, должны быть изготовлены из низколегированных сталей, имеющих нормированные значения ударной вязкости при нижней температуре эксплуатации.
Допускается изготовление коушей из стали других марок, обеспечивающих физико-механические свойства не ниже, чем для указанных марок стали.
2.2.2 Качество материалов, используемых при изготовлении коушей, должно быть подтверждено сертификатами предприятия-изготовителя.
2.2.3 Поковки коушей должны соответствовать группе 1 по ГОСТ 8479, припуски на механическую обработку и допуски на размеры поковок по ГОСТ 7505.
2.2.4 Поверхности штамповок и поковок не должны иметь трещин, складок, плен и других пороков, распространяющихся за пределы допуска на изготовление коушей.
2.2.5 Поковки и штамповки должны подвергаться отпуску.
2.2.6 По требованию потребителя коуши должны иметь покрытие. Вид и толщина покрытия - по ГОСТ 9.306.
2.3 Маркировка
2.3.1 На каждом коуше с размеромD=40 мм и более в месте, указанном на чертеже, должны быть нанесены наименование или товарный знак предприятия-изготовителя и обозначения коуша по настоящему стандарту.
2.3.2 Маркировка коушей с размеромDменее 40 мм должна выполняться на бирках каждой партии коушей.
2.3.3 Транспортная маркировка груза должна соответствовать требованиям ГОСТ 14192.
2.4 Упаковка
2.4.1 Перед упаковкой каждый коуш должен быть подвергнут временной противокоррозионной защите в соответствии с ГОСТ 9.104 по варианту временной защиты ВЗ-1 или ВЗ-4. Консервация должна предохранять коуши от коррозии в течение 12 мес. Вариант внутренней упаковки определяется документацией изготовителя, утвержденной в установленном порядке.
2.4.2 Коуши должны быть упакованы в деревянные ящики по ГОСТ 2991. Ящики должны быть выложены внутри водонепроницаемым материалом. Масса ящика брутто - не более 50 кг.
2.4.3 В ящик упаковывают коуши одного типоразмера.
2.4.4 Допускается по требованию потребителя упаковка в один деревянный ящик коушей разных типоразмеров, упакованных в картонные ящики. В каждый картонный ящик укладывают коуши одного типоразмера. На картонном ящике должны быть указаны обозначение коушей по настоящему стандарту и количество коушей.
2.4.5 На деревянном ящике стойкой краской должны быть нанесены:
а) наименование или товарный знак предприятия-изготовителя;
б) обозначение коушей по настоящему стандарту;
в) количество упакованных коушей;
г) штамп технического контроля предприятия-изготовителя с указанием даты приемки;
д) номер или фамилия упаковщика;
е) дата упаковки.
2.4.6 В каждый ящик должен быть вложен документ со сведениями, содержащимися в 2.4.6, и указанием количества коушей каждого типоразмера.
2.4.7 При отправке коушей в районы Крайнего Севера и труднодоступные районы должны соблюдаться требования ГОСТ 15846.

3 Приемка

3.1 Для проверки качества изготовления коушей и их соответствия требованиям настоящего стандарта предприятие-изготовитель должно проводить приемосдаточные испытания.
3.2 При приемосдаточных испытаниях у каждого коуша проверяют размеры, точность изготовления и качество поверхностей. Кроме того, проверке подлежит правильность применения материалов, состояние маркировки, тары и упаковки каждой партии коушей, отгружаемых потребителю.
Проверка состояния маркировки коушей с размеромD=40 мм и более проводится на каждом коуше. К одной партии относятся коуши одного типоразмера и изготовленные из одной плавки стали.

4 Методы контроля

4.1 Размеры, точность изготовления и качество поверхностей следует проверять визуально с помощью универсального мерительного инструмента (линейка, штангенциркуль и т. п.), а также специальными шаблонами и приспособлениями.
4.2 Проверку правильности применения материалов следует проводить путем сравнения сертификатов на материалы с требованиями настоящего стандарта и конструкторской документации.
4.3 Контроль наличия и качества маркировки и упаковки следует проводить визуально.

5 Транспортирование и хранение

5.1 Коуши транспортируют упакованными в ящики согласно 2.4 настоящего стандарта всеми видами транспорта в открытых и крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.
Допускается транспортирование в контейнерах, а также транспортными пакетами по ГОСТ 24597, ГОСТ 26663.
5.2 Условия транспортирования в открытых транспортных средствах ОЖ 1, в крытых транспортных средствах - ОЖ 2 по ГОСТ 15150.
5.3 Условия хранения коушей - 5 (ОЖ 4) по ГОСТ 15150.

6 Указания по эксплуатации

Перед началом эксплуатации коуши необходимо расконсервировать в соответствии с требованиями ГОСТ 9.014.

7 Гарантии изготовителя

7.1 Изготовитель должен гарантировать соответствие коушей требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации, установленных настоящим стандартом.
7.2 Гарантийный срок эксплуатации коушей должен быть не менее гарантийного срока эксплуатации крана, где применяются коуши.

ПРИЛОЖЕНИЕ 1
(справочное)

Перечень кодов ОКП коушей

ПРИЛОЖЕНИЕ 2
(справочное)

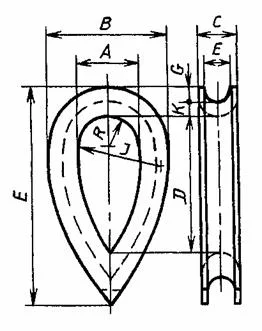

Размеры коушей для стальных тросов по стандарту ИСО 2262

MM

ИНФОРМАЦИОННЫЕ ДАННЫЕ
