ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА МЕТРИЧЕСКАЯ

ПРОФИЛЬ

ГОСТ 9150-81

(СТ СЭВ 180-75)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости
РЕЗЬБА МЕТРИЧЕСКАЯ
Профиль

Basic norms of interchangeability.
Metric screw, thread.
Profile
ГОСТ
9150-81[СТ СЭВ 180-75]Взамен
ГОСТ 9150-59
[в части профиля]
ГОСТ 9000-73
[в части профиля]

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1981 г. № 2084 срок введения установлен

с 01.01.82

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на метрические резьбы и устанавливает номинальный профиль и размеры его элементов.
Стандарт полностью соответствует СТ СЭВ 180-75.

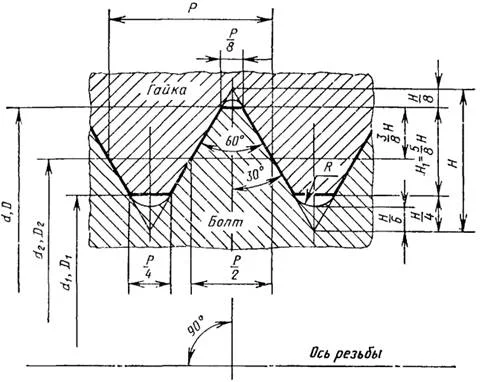

2. Номинальный профиль резьбы и размеры его элементов должны соответствовать указанным на чертеже и в таблице.
Примечания:
1. Форма впадины резьбы болта не регламентируется и может быть как закругленной, так и плоскосрезанной. Закругленная форма впадины является предпочтительной.
2. Форма впадины резьбы гайки не регламентируется.

d- наружный диаметр наружной резьбы (болта);D- наружный диаметр внутренней резьбы (гайки);d2- средний диаметр болта;D2<- средний диаметр гайки;d1- внутренний диаметр болта;D1- внутренний диаметр гайки;Р- шаг резьбы;H- высота исходного треугольника;R- номинальный радиус закругления впадины болта;H1- рабочая высота профиля
