ГОСТ 3070-88 Канат стальной двойной свивки
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Взамен
ГОСТ 3070-74
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 09.09.88
№ 3132
Дата введения 01.07.90
Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.04.92 № 428

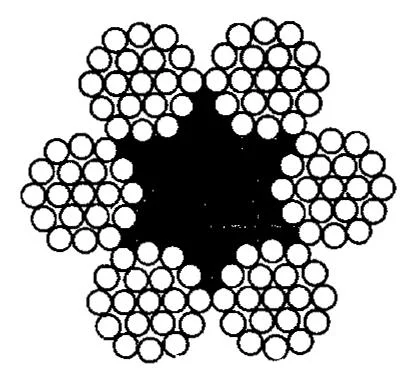

Настоящий стандарт распространяется на стальные двойной свивки канаты с точечным касанием проволок в прядях типа ТК с органическим сердечником.
Стандарт не распространяется на канаты, применяемые на кранах грузоподъемных.Канаты подразделяются:
По назначению:
- грузовые Г
по механическим свойствам:
- марка ВК,
- марка В,
- марка 1.
по виду покрытия поверхности проволок в канате:
- из проволоки без покрытия,
из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж;
- по направлению свивки каната:
- правой,
- левой Л
ГОСТ 3070-88 С. 2
По сочетанию направлений свивки элементов каната:
- крестовой;
по способу свивки:
- раскручивающиеся,
- нераскручивающиеся Н;
По точности изготовления:
- нормальной,
- повышенной Т.
По степени уравновешенности:
- рихтованные Р,
- нерихтованные.
Таблица 1
|
Диаметр, мм |
Расчетная площадь сечения всех проволок в канате, мм2 |
Ориентировочная масса 1000 м смазанного каната, кг |
Маркированная группа, Н/мм2 (кгс/мм2) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
каната |
проволоки |
1570(160) |
1670(170) |
1770(180) |
||||||
|
центральной |
в слоях |
Расчетное разрывное усилие, Н, не менее |
||||||||
|
6 проволок |
108 проволок |
суммарное всех проволок в канате |
каната в целом |
суммарное всех проволок в канате |
каната в целом |
суммарное всех проволок в канате |
каната в целом |
|||
|
3,3 |
0,22 |
0,20 |
3,62 |
35,5 |
|
|
|
|
6385 |
5490 |
|
3,6 |
0,24 |
0,22 |
4,38 |
42,9 |
- |
- |
- |
- |
7725 |
6640 |
|
3,9 |
0,26 |
0,24 |
5,20 |
51,0 |
- |
- |
- |
- |
9170 |
7885 |
|
4,2 |
0,28 |
0,26 |
6,10 |
59,8 |
- |
- |
- |
- |
10750 |
9245 |
|
4,5 |
0,30 |
0,28 |
7,07 |
69,3 |
- |
- |
- |
- |
12450 |
10700 |
|
4,8 |
0,32 |
0,30 |
8,12 |
79,6 |
12700 |
10900 |
13500 |
11600 |
14300 |
12250 |
|
5,5 |
0,36 |
0,34 |
10,42 |
102,6 |
16300 |
14000 |
17350 |
14900 |
18350 |
15750 |
|
5,8 |
0,38 |
0,36 |
11,67 |
114,5 |
18250 |
15650 |
19400 |
16650 |
20550 |
17650 |
|
6,5 |
0,45 |
0,40 |
14,53 |
142,5 |
22750 |
19550 |
24200 |
20800 |
25600 |
22000 |
|
8,1 |
0,55 |
0,50 |
22,64 |
222,0 |
35450 |
30450 |
37700 |
32400 |
39900 |
34300 |
|
9,7 |
0,65 |
0,60 |
32,52 |
319,0 |
50950 |
43800 |
54150 |
46550 |
57350 |
49300 |
|
13,0 |
0,85 |
0,80 |
57,70 |
565,5 |
90450 |
77750 |
96100 |
82600 |
101500 |
87250 |
Продолжение Таблицы 1
|
Диаметр, мм |
Расчетная площадь сечения всех проволок в канате, мм2 |
Ориентировочная масса 1000 м смазанного каната, кг |
Маркированная группа, Н/мм2 (кгс/мм2) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
каната |
проволоки |
1860(190) |
1960(200) |
2060(210) |
2160(220) |
|||||||
|
центральной |
в слоях |
Расчетное разрывное усилие, Н, не менее |
||||||||||
|
6 проволок |
108 проволок |
суммарное всех проволок в канате |
каната в целом |
суммарное всех проволок в канате |
каната в целом |
суммарное всех проволок в канате |
каната в целом |
суммарное всех проволок в канате |
каната в целом |
|||
|
3,3 |
0,22 |
0,20 |
3,62 |
35,5 |
6740 |
5795 |
7095 |
6100 |
7445 |
6400 |
7800 |
6705 |
|
3,6 |
0,24 |
0,22 |
4,38 |
42,9 |
8155 |
7010 |
8580 |
7375 |
9010 |
7745 |
9440 |
8115 |
|
3,9 |
0,26 |
0,24 |
5,20 |
51,0 |
9680 |
8320 |
10150 |
8725 |
10700 |
9200 |
11200 |
9630 |
|
4,2 |
0,28 |
0,26 |
6,10 |
59,8 |
11350 |
9760 |
11950 |
10250 |
12550 |
10750 |
13150 |
11300 |
|
4,5 |
0,30 |
0,28 |
7,07 |
69,3 |
13150 |
11300 |
13850 |
11900 |
14550 |
12500 |
15200 |
13050 |
|
4,8 |
0,32 |
0,30 |
8,12 |
79,6 |
15100 |
12950 |
15900 |
13650 |
16700 |
14350 |
17500 |
15050 |
|
5,5 |
0,36 |
0,34 |
10,42 |
102,6 |
19400 |
16650 |
20400 |
17500 |
21400 |
18400 |
22450 |
19300 |
|
5,8 |
0,38 |
0,36 |
11,67 |
114,5 |
21700 |
18650 |
22850 |
19650 |
24001 |
20600 |
25150 |
21600 |
|
6,5 |
0,45 |
0,40 |
14,53 |
142,5 |
27060 |
23250 |
28450 |
24450 |
29900 |
25700 |
31300 |
26900 |
|
8,1 |
0,55 |
0,50 |
22,64 |
222,0 |
42150 |
36200 |
44350 |
38100 |
46550 |
40000 |
- |
- |
|
9,7 |
0,65 |
0,60 |
32,52 |
319,0 |
60550 |
52050 |
63700 |
54750 |
66900 |
57500 |
- |
- |
|
13,0 |
0,85 |
0,80 |
57,70 |
565,5 |
107400 |
92350 |
113000 |
97150 |
- |
- |
- |
- |
Примечания:
1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. При этом канат из оцинкованной проволоки группы Ж диаметром 13,0 мм маркировочной группы 1960 Н/мм (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.
Канаты, разрывное усилие которых указано справа от жирной линии, изготовляют из проволоки без покрытия, по согласованию изготовителя c потребителем канаты изготовляют из оцинкованной проволоки.
2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.
3. Диаметр каната рассчитан с учетом обеспечения зазора между прядями.
(Измененная редакция, Изм. № 1).
Соответствует DIN 3060.
