ГОСТ 10549-80 Выход резьбы. Сбеги, недорезы, проточки и фаски
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВЫХОД РЕЗЬБЫ
Сбеги, недорезы , проточки и фаски
ГОСТ 10549 -80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВЫХОД РЕЗЬБЫ Сбеги, недорезы , проточки и фаски
Screw thread runout . Washout threads , |
ГОСТ |
Дата введения 01 .01 .82
1 . Настоящий стандарт устанавливает размеры сбега резьбы при выходе инструмента или при наличии на инструменте заборной части, размеры недореза при выполнении резьбы в упор, форму и размеры проточек для выхода резьбообразующего инструмента, размеры фасок - для резьбы метрической, трубной цилиндрической, трубной конической, конической дюймовой с углом профиля 60 ° и трапецеидальной.
(Измененная редакция, Изм. №1 ).
2 . Размеры сбегов и недорезов для наружной метрической резьбы должны соответствовать указанным на черт. 1 , 4 (при выполнении резьбы нарезанием), на черт. 2 , 3 , 5 (при выполнении резьбы накатыванием) и в табл. 1 .
Допускается применять угол 60 °
Черт. 1
Черт. 2
Черт. 3
Черт. 4
Черт. 5
Черт. 6
Форма и размеры проточек для наружной метрической резьбы должны соответствовать указанным на черт , 6 и в табл. 1. Размеры фасок наружной метрической резьбы указаны на черт. 1 и в табл. 1.
Таблица 1
Размеры в миллиметрах
| Шаг резьбыP | Сбегx, не более | Недорез a, не более | Проточка | Фаска z | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| при угле заборной части инструмента | Тип 1 | Тип 2 | df | при сопряжении с внутренней резьбой с проточкой типа 2 | для всех других случаев | |||||||||||
| нормальный | уменьшенный | нормальная | узкая | |||||||||||||
| 20° | 30° | 45° | f | R | R1 | f | R | R1 | f | R2 | ||||||
| 0 ,2 | 0 ,4 | 0 ,3 | 0 ,2 | 0 ,5 | 0 ,4 | - | - | - | - | - | - | - | - | - | - | 0 ,2 |
| 0 ,25 | 0 ,5 | 0 ,6 | 0 ,5 | |||||||||||||
| 0 ,3 | 0 ,4 | 0 ,7 | ||||||||||||||
| 0 ,35 | 0 ,6 | 0 ,3 | 0,8 | 0 ,6 | d- 0 ,6 | 0 ,3 | ||||||||||
| 0 ,4 | 0 ,7 | 0 ,5 | 1 ,0 | 0 ,8 | 1 ,0 | 0 ,3 | 0 ,2 | |||||||||
| 0 ,45 | 0 ,8 | d- 0 ,7 | ||||||||||||||
| 0 ,5 | 1 ,0 | 0,6 | 0 ,4 | 1 ,6 | 1,0 | 1 ,6 | 0 ,5 | 0,3 | 1 ,0 | 0 ,3 | 0 ,2 | d- 0 ,8 | 0 ,5 | |||
| 0 ,6 | 1 ,2 | 0 ,7 | d- 0 ,9 | |||||||||||||
| 0 ,7 | 1 ,3 | 0 ,8 | 0 ,5 | 2 ,0 | 1 ,6 | 2 ,0 | 1 ,6 | 0,5 | 0,3 | d- 1,0 | ||||||
| 0 ,75 | 1 ,5 | d- 1,2 | 1 ,0 | |||||||||||||
| 0 ,8 | 0 ,9 | 0,6 | 3 ,0 | 3,0 | 1 ,0 | 0 ,5 | ||||||||||
| 1 | 1 ,8 | 1 ,2 | 0 ,7 | 2 ,0 | 2 ,0 | 3 ,6 | 2 ,0 | d- 1,5 | 2 ,0 | |||||||
| 1,25 | 2 ,2 | 1 ,5 | 0 ,9 | 4 ,0 | 2 ,5 | 4 ,0 | 2 ,5 | 1 ,0 | 0 ,5 | 4 ,4 | 2 ,5 | d- 1,8 | 2 ,5 | 1 ,6 | ||
| 1 ,5 | 2 ,8 | 1 ,6 | 1 ,0 | 4,6 | d- 2 ,2 | 3 ,0 | ||||||||||
| 1,75 | 3 ,2 | 2 ,0 | 1 ,2 | 5 ,4 | 3 ,0 | d- 2 ,5 | 3 ,5 | |||||||||
| 2 | 3 ,5 | 2 ,2 | 1 ,4 | 5 ,0 | 3 ,0 | 5 ,0 | 1 ,6 | 3,0 | 5 ,6 | d- 3 ,0 | 2 ,0 | |||||
| 2 ,5 | 4 ,5 | 3 ,0 | 1 ,6 | 6 ,0 | 4 ,0 | 6 ,0 | 1 ,0 | 4 ,0 | 7 ,3 | 4 ,0 | d- 3 ,5 | 5 ,0 | 2 ,5 | |||
| 3 | 5 ,2 | 3 ,5 | 2 ,0 | 7 ,6 | d- 4 ,5 | 6 ,5 | ||||||||||
| 3 ,5 | 6 ,3 | 4 ,0 | 2 ,2 | 8 ,0 | 5 ,0 | 8 ,0 | 2 ,0 | 5 ,0 | 1 ,6 | 10 ,2 | 5 ,5 | d- 5 ,0 | 7,5 | |||
| 4 | 7 ,1 | 4 ,5 | 2 ,5 | 10,3 | d- 6 ,0 | 8,0 | 3,0 | |||||||||
| 4 ,5 | 8 ,0 | 5 ,0 | 3,0 | 10 ,0 | 6 ,0 | 10 ,0 | 3 ,0 | 6 ,0 | 1 ,0 | 12 ,9 | 7 ,0 | d- 6 ,5 | 9 ,5 | |||
| 5 | 9 ,0 | 5 ,5 | 3 ,2 | 13 ,1 | d- 7 ,0 | 10 ,5 | 4 ,0 | |||||||||
| 5 ,5 | 10 ,0 | 6 ,0 | 3 ,5 | 12 ,0 | 8 ,0 | 12 ,0 | 8 ,0 | 2 ,0 | 15,0 | 8 ,0 | d- 8 ,0 | |||||
| 6 | 11 ,0 | 4 ,0 | 16 ,0 | 8 ,5 | d- 9 ,0 | |||||||||||
|
Примечания : 1 . Проточки типа 2 снижают концентрацию напряжений под головкой, но уменьшают площадь опорной поверхности. 2 . Размеры проточек для заданного шага резьбы допускается устанавливать по ближайшему табличному шагу резьбы. 3 . Для деталей из высокопрочных материалов с σв> 1400 МПа и в случаях, если проточка, кроме технологических, несет и конструктивные функции, допускается применять проточки, не установленные настоящим стандартом. 4 . Допускается применять размеры сбегов, недорезов и проточек по ГОСТ 27148 . |
||||||||||||||||

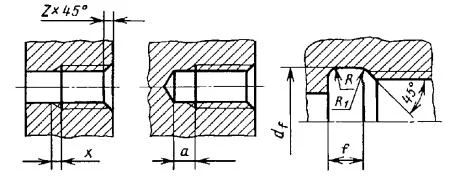

3 . Размеры сбегов и недорезов для внутренней метрической резьбы должны соответствовать указанным на черт. 7 и в табл. 2 .
Форма и размеры проточек для внутренней метрической резьбы должны соответствовать указанным на черт. 8 и в табл. 2. Размеры фасок внутренней метрической резьбы указаны на черт. 7 и в табл. 2.
2,3 . (Измененная редакция, Изм. № 1 ).
Допускается применять угол 60 °
Черт. 7
Черт. 8
Таблица 2
В миллиметрах
| Шаг резьбыP | Сбегx, не более | Недорезa, не более | Проточка | Фаскаz | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип 1 | Тип 2 | df | при сопряжении с внутренней резьбой с проточкой типа 2 | для всех других случаев | |||||||||||
| нормальный | уменьшенный | нормальный | уменьшенный | нормальная | узкая | ||||||||||
| f | R | R1 | f | R | R1 | f | R2 | ||||||||
| 0 ,2 | 0 ,5 | 0,3 | 1 ,2 | 1 ,0 | - | - | - | - | - | - | - | - | - | - | 0 ,2 |
| 0 ,25 | 0 ,6 | 0 ,4 | 1 ,5 | 1 ,2 | |||||||||||
| 0,3 | 0 ,7 | 0 ,5 | |||||||||||||
| 0 ,35 | 0 ,8 | 2 ,0 | 1 ,8 | ||||||||||||
| 0,4 | 0 ,9 | 0 ,6 | 0 ,3 | ||||||||||||
| 0 ,45 | 1 ,1 | 0,7 | |||||||||||||
| 0 ,5 | 1 ,2 | 0 ,8 | 3 ,5 | 3 ,0 | 2 ,0 * | 0 ,5 | 0 ,3 | 1 ,0 * | 0 ,3 | 0 ,2 | d+ 0,3 | 0 ,5 | |||
| 0 ,6 | 1 ,5 | 1 ,0 | 3 ,5 | 3 ,0 | - | - | - | - | - | - | - | ||||
| 0 ,7 | 1,8 | 1 ,2 | |||||||||||||
| 0 ,75 | 1 ,9 | 1 ,3 | 4 ,0 | 3 ,2 | 3 ,0 * | 1 ,0 | 0 ,5 | 1 ,6 * | 0 ,5 | 0 ,3 | d+ 0 , 4 | 1 ,0 | |||
| 0 ,8 | 2 ,1 | 1 ,4 | - | - | - | - | - | - | - | ||||||
| 1 | 2 ,7 | 1 ,8 | 5 ,0 | 3 ,8 | 4 ,0 | 1 ,0 | 0 ,5 | 2,0 | 0 ,5 | 0 ,3 | 3 ,6 | 2 ,0 | d+ 0 ,5 | 2 ,0 | |
| 1 ,25 | 3,3 | 2 ,2 | 5 ,0 | 1 ,6 | 3,0 | 1 ,0 | 0 ,5 | 4 ,5 | 2 ,5 | 2 ,5 | 1 ,6 | ||||
| 1 ,5 | 4,0 | 2 ,7 | 6 ,0 | 4 ,5 | 6 ,0 | 1 ,0 | 5 ,4 | 3 ,0 | d+ 0 ,7 | ||||||
| 1 ,75 | 4,7 | 3 ,2 | 7 ,0 | 5 ,2 | 7 ,0 | 4 ,0 | 1 ,0 | 6 ,2 | 3 ,5 | 3 ,0 | |||||
| 2 | 5 ,5 | 3 ,7 | 8 ,0 | 6 ,0 | 8,0 | 2 ,0 | 6,5 | d+ 1 , 0 | 2 ,0 | ||||||
| 2,5 | 7 ,0 | 4 ,7 | 10 ,0 | 7 ,5 | 10 | 3 ,0 | 5 ,0 | 1 ,6 | 8 ,9 | 5 ,0 | 4 ,0 | 2 ,5 | |||
| 3 | - | 5 ,7 | - | 9 ,0 | 6,0 | 1 ,0 | 11 ,4 | 6 ,5 | d+ 1 , 2 | ||||||
| 3 ,5 | 6 ,6 | 10 ,5 | 7 ,0 | 13 ,1 | 7 ,5 | 5 ,5 | 3,0 | ||||||||
| 4 | 7 ,6 | 12 ,5 | 12 | 8 ,0 | 2 ,0 | 14 ,3 | 8 ,0 | d+ 1 , 5 | |||||||
| 4 ,5 | 8 ,5 | 14 ,0 | 14 | 10 | 3,0 | 16 ,6 | 9 ,5 | 7 ,0 | 4,0 | ||||||
| 5 | 9 ,5 | 16 ,0 | 16 | 18 ,4 | 10 ,5 | d+ 1 ,8 | |||||||||
| 5 ,5 | - | - | 12 | 18 ,7 | 8 ,0 | ||||||||||
| 6 | 18 ,9 | d+ 2 ,0 | 8 ,5 | ||||||||||||
|
* Ширина проточек дана для диаметров 6 мм и более. Примечан ия : 1 . Проточки типа 2 снижают концентрацию напряжений под головкой. 2 . Размеры проточек для заданного шага резьбы допускается устанавливать по ближайшему табличному шагу резьбы. 3 . Для деталей из высокопрочных материалов с σв> 1400 МПа и в слу чаях, если проточка, кроме технологических, несет и конструктивные функции, допускается применять проточки, не установленные настоящим стандартом. 4 . Допускается применять размеры сбегов, недорезов и проточек по ГОСТ 27148 . |
|||||||||||||||
4 . Размеры сбегов, недорезов, проточек и фасок для трубной цилиндрической резьбы должны соответствовать указанным на черт. 9 , 10 и в табл. 3 , 4 .
Для наружной резьбы
Черт. 9
Для внутренней резьбы
Черт. 10
Таблица 3
Размеры в миллиметрах
| Обозначение размера резьбы | Число шагов на длине 25,4 мм | Сбег x, не более, при угле заборной части инструмента | Недорез a, не более | Проточка | Фаска z | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| нормальный | уменьшенный | нормальная | узкая | df | ||||||||||
| f | R | R 1 | f | R | R 1 | |||||||||
| 20 ° | 30 ° | |||||||||||||
| 1/3 | 28 | 1 ,6 | 1 ,0 | 2 ,5 | 1 ,6 | 2 ,5 | 1,0 | 0 ,5 | 1 ,6 | 0 ,5 | 0 ,3 | 8,0 | 1 ,0 | |
| 1/16 | 6 ,0 | |||||||||||||
| 1/4 | 19 | 2 ,4 | 1 ,5 | 4 ,0 | 2 ,5 | 4 ,0 | 2 ,5 | 1 ,0 | 0 ,5 | 11 ,0 | 1 ,6 | |||
| 3/8 | 14 ,5 | |||||||||||||
| 1/2 | 14 | 3 ,2 | 2 ,0 | 5 ,0 | 3 ,0 | 5,0 | 1,6 | 3 ,0 | 18 ,0 | 2 ,0 | ||||
| 5/8 | 20 ,0 | |||||||||||||
| 3/4 | 23 ,5 | |||||||||||||
| 7/8 | 27 ,0 | |||||||||||||
| 1 | 11 | 4 ,1 | 2 ,5 | 6 ,0 | 4 ,0 | 6 ,0 | 1 ,0 | 4 ,0 | 29 ,5 | 2 ,5 | ||||
| 11/8 | 34 ,0 | |||||||||||||
| 11/4 | 38 ,0 | |||||||||||||
| 13/8 | 40 ,5 | |||||||||||||
| 11/2 | 44 ,0 | |||||||||||||
| 13/4 | 50 ,0 | |||||||||||||
| 2 | 56 ,0 | |||||||||||||
| 21/4 | 62 ,0 | |||||||||||||
| 21/2 | 71 ,5 | |||||||||||||
| 23/4 | 78 ,0 | |||||||||||||
| 3 | 84 ,0 | |||||||||||||
| 31/2 | 96 ,5 | |||||||||||||
| 31/4 | 90 ,5 | |||||||||||||
| 4 | 109 ,0 | |||||||||||||
| 41/2 | 122 ,0 | |||||||||||||
| 5 | 134 ,5 | |||||||||||||
| 51/2 | 147 ,0 | |||||||||||||
| 6 | 160 ,0 | |||||||||||||
Таблица 4
Размеры в миллиметрах
| Обозначение размера резьбы | Число шагов на длине 25,4 мм | Сбег x, не более | Недорез a, не более | Проточка | Фаска z | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| нормальный | уменьшенный | нормальный | уменьшенный | нормальная | узкая | df | |||||||
| f | R | R 1 | f | R | R 1 | ||||||||
| 1/8 | 28 | 2 ,2 | 1 ,4 | 4 | 2 ,5 | 4 | 1 ,0 | 0 ,5 | 2 ,5 | 10 | 0 ,5 | 10 ,0 | 1 ,0 |
| 1/16 | 8 ,0 | ||||||||||||
| 1/4 | 19 | 3 ,3 | 2 ,0 | 5 | 3,0 | 5 | 1 ,6 | 3 ,0 | 13 ,5 | ||||
| 3/8 | 17,0 | ||||||||||||
| 1/2 | 14 | 4 ,8 | 3 ,0 | 8 | 5 ,0 | 8 | 2 ,0 | 1 ,0 | 5 ,0 | 1 ,6 | 0 ,5 | 21 ,5 | 1,6 |
| 5/8 | 23,5 | ||||||||||||
| 3/4 | 27 ,0 | ||||||||||||
| 7/6 | 31 ,0 | ||||||||||||
| 1 | 11 | 6 ,0 | 4 ,0 | 10 | 6 ,0 | 10 | 3,0 | 6 ,0 | 1 ,0 | 34,0 | |||
| 11/8 | 39 ,0 | ||||||||||||
| 11/4 | 43 ,0 | ||||||||||||
| 13/8 | 45 ,0 | ||||||||||||
| 11/2 | 48 ,5 | ||||||||||||
| 13/4 | 54 ,5 | ||||||||||||
| 2 | 60 ,5 | ||||||||||||
| 21/4 | 66 ,5 | ||||||||||||
| 21/2 | 76 ,0 | ||||||||||||
| 23/4 | 82 ,5 | ||||||||||||
| 3 | 89 ,0 | ||||||||||||
| 31/2 | 101 ,0 | ||||||||||||
| 31/4 | 95 ,0 | ||||||||||||
| 4 | 114 ,0 | ||||||||||||
| 41/2 | 126 ,5 | ||||||||||||
| 5 | 139 ,0 | ||||||||||||
| 51/2 | 152 ,0 | ||||||||||||
| 6 | 165 ,0 | ||||||||||||
|
Примечан ие . Ширина узких проточек может быть уменьшена до 1 ,5 шага. |
|||||||||||||
5 . Размеры сбегов, недорезов, проточек и фасок для трубной конической резьбы по ГОСТ 6211 должны соответствовать указанным на черт. 11 и в табл. 5 .
Черт. 11
Таблица 5
Размеры в миллиметрах
| Обозначение размера резьбы | Число шагов на длине 25,4 мм | Наружная резьба | Внутренняя резьба | Фаска z | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сбег x, при угле заборной части инструмента 20 °, не более | Недорезa, не более | Проточка | Сбег x, не более | Недорез a, не более | Проточка | |||||||||
| f | R | R1 | df | f | R | R1 | df | |||||||
| 1/8 | 28 | 2 ,0 | 3 ,5 | 2 | 0 ,5 | 0 ,3 | 8,0 | 3,0 | 5 ,5 | 3 | 1 ,0 | 0 ,5 | 10 ,0 | 1 ,0 |
| 1/16 | 6 ,0 | 8 ,0 | ||||||||||||
| 1/4 | 19 | 3 ,0 | 5 ,0 | 3 | 1,0 | 0 ,5 | 11 ,0 | 4 ,0 | 8 ,0 | 5 | 1 ,6 | 13 ,5 | 1 ,6 | |
| 3/8 | 14 ,0 | 17 ,0 | ||||||||||||
| 1/2 | 14 | 3 ,5 | 6 ,5 | 4 | 18 ,0 | 5 ,5 | 11 ,0 | 7 | 21 ,5 | |||||
| 3/4 | 23 ,5 | 27 ,0 | ||||||||||||
| 1 | 4 ,5 | 8 ,0 | 5 | 1 ,6 | 29 ,5 | 7 ,0 | 14 ,0 | 8 | 2 ,0 | 1 ,0 | 34 ,0 | 2 ,0 | ||
| 11/4 | 38 ,0 | 42 ,5 | ||||||||||||
| 11/2 | 44 ,0 | 48 ,5 | ||||||||||||
| 2 | 11 | 56 ,0 | 60 ,0 | |||||||||||
| 21/2 | 71 ,0 | 76 ,0 | ||||||||||||
| 3 | 84 ,0 | 88 ,5 | ||||||||||||
| 31/2 | 9 ,8 | 101,2 | ||||||||||||
| 4 | 109 ,0 | 114 ,0 | ||||||||||||
| 5 | 134 ,5 | 139 ,5 | ||||||||||||
| 6 | 160 ,0 | 165 ,0 | ||||||||||||
|
Примечание . Ширина узких проточек для внутренней резьбы может быть уменьшена до 1 ,5 шага. |
||||||||||||||
6 . Размеры сбегов, недорезов, проточек и фасок для конической дюймовой резьбы с углом профиля 60° по ГОСТ 6111 должны соответствовать указанным на черт. 12 и в табл. 6 .
Черт. 12
Таблица 6
Размеры в миллиметрах
| Обозначение размера резьбы | Число шагов на длине 25,4 мм | Наружная резьба | Внутренняя резьба | Фаска z | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Сбег x, при угле заборной части инструмента 20 °, не более | Недорез a, не более | Проточка | Сбег x, не более | Недорез a, не более | Проточка | |||||||||
| f | R | R1 | df | F | R | R1 | df | |||||||
| 1/16 | 27 | 2,5 | 3,5 | 2 | 0,5 | 0,3 | 6 | 3,0 | 6 | 3 | 1,0 | 0,5 | 8,5 | 1,0 |
| 1/8 | 8 | 10,5 | ||||||||||||
| 1/4 | 18 | 3,5 | 5,5 | 3 | 1,0 | 0,5 | 11 | 4,0 | 9 | 4 | 14,0 | 1,6 | ||
| 3/8 | 14 | 17,5 | ||||||||||||
| 1/2 | 14 | 4,5 | 6,0 | 4 | 18 | 5,5 | 11 | 6 | 1,6 | 1,0 | 22,0 | |||
| 3/4 | 23 | 27,0 | ||||||||||||
| 1 | 11 | 5,5 | 7,0 | 5 | 1,5 | 29 | 6,5 | 14 | 7 | 34,0 | 2,0 | |||
| 11/4 | 38 | 42,5 | ||||||||||||
| 11/2 | 44 | 48,5 | ||||||||||||
| 2 | 55 | 60,5 | ||||||||||||
7 . Размеры проточек и фасок для наружной и внутренней трапецеидальной одноходовой резьбы должен соответствовать указанным на черт. 13 и в табл. 7 .
Черт. 13
Таблица 7
В миллиметрах
| Шаг резьбы | Проточка | Фаска z | ||||
|---|---|---|---|---|---|---|
| f | R | R 1 | Наружная резьба df | Внутренняя резьба df | ||
| 1 ,5 | 2 ,5 | 1,0 | 0 ,5 | d- 2 ,0 | d+ 1 ,0 | 1 ,0 |
| 2 | 3 | d- 3 ,0 | 1 ,6 | |||
| 3 | 5 | 1 ,6 | d- 4 ,2 | 2 ,0 | ||
| 4 | 6 | 1 ,0 | d- 5 ,2 | d+ 1,1 | 2 ,5 | |
| 5 | 8 | 2 ,0 | d- 7 ,0 | d+ 1 ,6 | 3 ,0 | |
| 6 | 10 | 3 ,0 | d- 8 ,0 | 3 ,5 | ||
| 7 | 12 | d- 9 ,0 | 4 ,0 | |||
| 8 | d- 10 ,2 | d+ 1 ,8 | 4 ,5 | |||
| 9 | 14 | d- 11 ,2 | 5 ,0 | |||
| 10 | 16 | d- 12 ,5 | 5 ,5 | |||
| 12 | 18 | d- 14,5 | d+ 2 ,1 | 6 ,5 | ||
| 14 | 20 | 5 ,0 | 2 ,0 | d- 16 ,5 | d+ 2,5 | 8 ,0 |
| 16 | 25 | d- 19 ,5 | d+ 2 ,8 | 9 ,0 | ||
| 18 | d- 22 ,5 | d+ 3 ,0 | 10,0 | |||
| 20 | d- 24 ,0 | 11 ,0 | ||||
| 22 | 30 | d- 26 ,0 | 12 ,0 | |||
| 24 | d- 28 ,0 | d+ 3 ,5 | 13 ,0 | |||
| 28 | 40 | d- 32 ,0 | 16 ,0 | |||
| 32 | d- 36 ,5 | 17 ,0 | ||||
| 36 | 50 | d- 45 ,5 | d+ 4 ,0 | 20 ,0 | ||
| 40 | d- 44 ,5 | 21 ,0 | ||||
| 44 | 60 | d- 48 ,5 | 25 ,0 | |||
| 48 | d- 52 ,8 | |||||
|
Примечание . Для многозаходной трапецеидальной резьбы ширину проточки принимают равной ширине проточки однозаходной резьбы, шаг которой равен ходу многозаходной резьбы. Размеры остальных элементов принимать по табл. 7 . |
||||||
(Измененная редакция, Изм. №1 ).
8 .(Исключен, Изм. №1 ).
9 . Допускается применять вместо проточек, указанных на черт. 9 - 13 и в табл. 3 - 7 , пр и f≤ 2 мм симметричные проточки (без фаски) с радиусом закругления с обеих сторон, равнымR.
10 . Для наружной трубной цилиндрической резьбы при выполнении резьбы на проход, а также при выполнении резьбы в упор, в случае применения нормального недореза и нормальной ширины проточки, рекомендуется применять резьбообразующий инструмент с углом заборной части 20 °, в случае применения уменьшенного недореза и узкой проточки - с углом заборной части 30 °.
Для внутренней трубной цилиндрической резьбы при выполнении резьбы в упор, в случае применения нормального недореза и нормальной ширины проточки, рекомендуется применять резьбообразующий инструмент с длиной заборной части не более трех шагов, в случае применения уменьшенного недореза и узкой проточки - с длиной заборной части не более двух шагов.
11 .(Исключен, Изм. №1 ).
12 . Предельные отклонения размеров проточек df и f назначают исходя из конструктивных требований к изготовляемым деталям.
(Введендополнительно, Изм. №1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09 .07 .80 № 3501
3. ВЗАМЕН ГОСТ10549 -63
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 6211-69 | 5 , 6 |
| ГОСТ 27148-86 | 2 , 3 |
5. Ограничение срока действия снято по Протоколу №3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5 -6-93 )
6. ИЗДАНИЕ с Изменением №1 , утвержденным в декабре 1986 г. (ИУС 3-87 ).
Скачать ГОСТ 10549-80 в формате PDF
Скачать ГОСТ 10549-80 в формате DOCДата первого показа: 26.12.2018 14:37:46
Дата публикации: 26.12.2018 14:27:31
Назад в раздел
